UL/CSA, сервокабели, кабели для электродвигателей и обратной связи

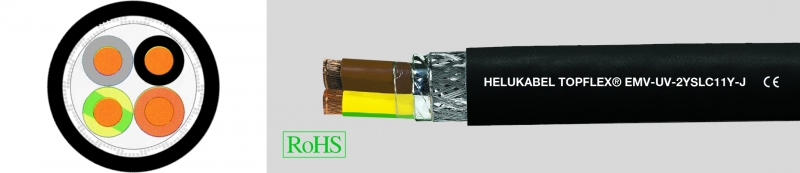

TOPFLEX®-EMV-UV-2YSLC11Y-J UL/CSA, кабель для двигателей 0,6/1kВ, для частотных преобразователей, с двойным экраном, с разметкой метража
Производитель —
Оценка (средняя 3)
Технические характеристики
Специальный PUR-кабель для соединения с частотным преобразователем в соответствии с UL AWM станд. 20234 и CSA AWM на основании DIN VDE 0250
Температурный диапазон
подвижно от -5 °C до +70 °C
стационарно от -40...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPFLEX®-EMV-UV-2YSLC11Y-J UL/CSA, кабель для двигателей 0,6/1kВ, для частотных преобразователей, с двойным экраном, с разметкой метража
- Специальный PUR-кабель для соединения с частотным преобразователем в соответствии с UL AWM станд. 20234 и CSA AWM на основании DIN VDE 0250
-
Температурный диапазонподвижно от -5 °C до +70 °Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеUL 1000 В
-
Испытательное напряжение4000 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Минимальный радиус изгибастационарно для внеш. Ø:до 12 мм: 5xØ кабеля>12-20 мм: 7,5xØ кабеля>20 мм: 10xØ кабеляподвижно для внеш. Ø:до 12 мм: 10xØ кабеля>12-20 мм: 15xØ кабеля>20 мм: 20xØ кабеля
-
Сопротивление связив зависимости от сечениямакс. 250 Ом/км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил из полиэтилена (PE)
- Цвета жил: черный, коричневый, серый
- Жила заземления — желто зеленая
- Концентрическая скрутка жил
- 1. Экран из специальной пленки, покрытой алюминием
- 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 85%
- Внешняя оболочка – PUR-материал
- Цвет оболочки – черный (RAL 9005)
- С разметкой метража
- Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 разд. 11
- Внешняя PUR-оболочка с низким коэфф. трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
- Низкая рабочая емкость
- Малое сопротивление связи, высокая ЭМС-совместимость
- Устойчив к УФ-лучам
- Предназначен для использования на открытом воздухе
-
Экран, PE-изоляция малой емкости. TOPFLEX®-EMV-UV-2YSLCYK-J обеспечивает низкиепотери при передаче по сравнению с PVC-кабелями.
- Оптимальное экранирование
- PE-изоляция обеспечивает минимальные диэлектрические потери, двойную электрическую прочность, более долгий срок службы и низкие токи помех в экране
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающая, не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
Кабель TOPFLEX®-EMV-UV-2YSLC11Y-J с внешней PUR-оболочкой для частотных преобразователей обеспечивает ЭМС в зданиях и сооружениях, приборах и технологическом оборудовании, где существует опасность недопустимого воздействия электромагнитных полей. Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках при стационарной и гибкой прокладке. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станках. Применяется в манипуляторах, для приводов промышленных механизмов SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используется во взрывоопасных зонах.
ЭМС = электромагнитная совместимость. Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана. CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Рабочая емкость | Сопротивление связи | Нагрузочная способность по току **) с 3 нагруженными жилами в ампер | Вес меди кг / км | Вес пр. кг / км | AWG-номер | ||
| Жила / Жила пр. nF / km | Жила / Экран пр. nF / km | при 1 MHz Ohm/km | при 30 MHz Ohm/km | |||||||
| 22389 | 4 G 1,5 | 10,3 | 70 | 110 | 21 | 95,0 | 230,0 | 16 | ||
| 22390 | 4 G 2,5 | 12,3 | 80 | 130 | 18 | 210 | 31 | 150,0 | 300,0 | 14 |
| 22391 | 4 G 4 | 13,9 | 90 | 150 | 11 | 210 | 40 | 235,0 | 485,0 | 12 |
| 22392 | 4 G 6 | 15,3 | 90 | 150 | 6 | 150 | 52 | 320,0 | 630,0 | 10 |
| 22393 | 4 G 10 | 19,5 | 120 | 200 | 7 | 180 | 72 | 533,0 | 860,0 | 8 |
| 22394 | 4 G 16 | 23,3 | 140 | 230 | 9 | 190 | 96 | 789,0 | 1290,0 | 6 |
| 22395 | 4 G 25 | 27,4 | 120 | 211 | 4 | 95 | 127 | 1180,0 | 1800,0 | 4 |
| 22396 | 4 G 35 | 30,3 | 150 | 260 | 3 | 85 | 158 | 1662,0 | 2610,0 | 2 |
| 22397 | 4 G 50 | 35,5 | 190 | 320 | 2 | 40 | 192 | 2345,0 | 2950,0 | 1 |
| 22398 | 4 G 70 | 40,2 | 190 | 320 | 2 | 45 | 246 | 3196,0 | 3950,0 | 2/0 |
| 22399 | 4 G 95 | 44,5 | 250 | 410 | 1 | 50 | 295 | 4316,0 | 5300,0 | 3/0 |
| 22566 | 4 G 120 | 50,3 | 344 | 5435,0 | 6600,0 | 4/0 | ||||
| 22567 | 4 G 150 | 56,1 | 395 | 6394,0 | 7040,0 | 300 kcmil | ||||
| 22568 | 4 G 185 | 58,0 | 450 | 7639,0 | 8380,0 | 350 kcmil | ||||
