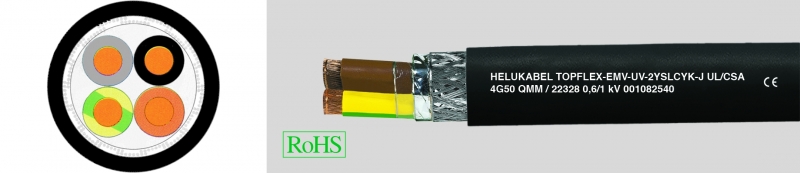

TOPFLEX®-EMV-UV-2YSLCYK-J UL/CSA, кабель для двигателей 0,6/1kВ, для частотных преобразователей, с двойным экраном, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для соединения с частотным преобразователем в соответствии со станд. Style 2570
Температурный диапазон
подвижно от -5 °C до +70 °C
стационарно от -40 °C до +70 °C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPFLEX®-EMV-UV-2YSLCYK-J UL/CSA, кабель для двигателей 0,6/1kВ, для частотных преобразователей, с двойным экраном, с разметкой метража
- Специальный кабель для соединения с частотным преобразователем в соответствии со станд. Style 2570
-
Температурный диапазонподвижно от -5 °C до +70 °Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеUL — 1000 В
- Испытательное напряжение 4000 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Сопротивление связив зависимости от сечения проводникамакс. 250 Ом/км
-
Минимальный радиус изгибастационарно для внеш. Ø:до 12 мм: 5xØ кабеля>от 12 до 20 мм: 7,5xØ кабеля>20 мм: 10xØ кабеляподвижно для внеш. Ø:до 12 мм: 10xØ кабеля>12-20 мм: 15xØ кабеля>20 мм: 20xØ кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из полиэтилена (PE)
- Цвета жил: желто-зеленый, коричневый, черный и серый
- Концентрическая скрутка жил
- 1. Экран из специальной пленки, покрытой алюминием
- 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 80%
- Специальная внешняя PVC-оболочка, черная (RAL 9005)
- C разметкой метража
- Низкая рабочая емкость
- Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 разд. 11
- Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
- Устойчив к УФ-лучам
- Пригоден для использования на открытом воздухе
- За счет специальной PE-изоляции жил и малой емкости экрана обеспечивает низкие потери при передаче мощности по сравнению с PVC-кабелями
- Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
- PE-изоляция обеспечивает минимальные диэлектрические потери, двойную электрическую прочность, длительный срок службы и низкие токи помех в экране
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
Кабель TOPFLEX®-EMV-UV-2YSLCYK-J UL/CSA для частотных преобразователей обеспечивает ЭМС в зданиях и сооружениях, приборах и технологическом оборудовании, где существует опасность недопустимого воздействия электромагнитных полей. Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках при стационарной и гибкой прокладке. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на передающих линиях, в упаковочной промышленности и станках. Применяется в манипуляторах, в промышленных механизмах для насосов, вентиляторов, ленточных транспортеров и т.п. Используют во взрывоопасных зонах.
ЭМС = электромагнитная совместимость
Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана. CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Рабочая емкость | Сопротивление связи | Нагрузочная способность по току **) с 3 нагруженными жилами в ампер | Вес меди кг / км | Вес пр. кг / км | AWG-номер | ||
| Жила / Жила пр. nF / km | Жила / Экран пр. nF / km | при 1 MHz Ohm/km | при 30 MHz Ohm/km | |||||||
| 22320 | 4 G 1,5 | 10,4 | 18 | 95,0 | 140,0 | 16 | ||||
| 22321 | 4 G 2,5 | 12,5 | 80 | 130 | 18 | 210 | 26 | 150,0 | 300,0 | 14 |
| 22322 | 4 G 4 | 14,2 | 90 | 150 | 11 | 210 | 34 | 235,0 | 485,0 | 12 |
| 22323 | 4 G 6 | 15,2 | 90 | 150 | 6 | 150 | 44 | 320,0 | 630,0 | 10 |
| 22324 | 4 G 10 | 19,5 | 120 | 200 | 7 | 180 | 61 | 533,0 | 860,0 | 8 |
| 22325 | 4 G 16 | 22,9 | 140 | 230 | 9 | 190 | 82 | 789,0 | 1290,0 | 6 |
| 22326 | 4 G 25 | 27,1 | 120 | 210 | 4 | 95 | 108 | 1236,0 | 1860,0 | 4 |
| 22327 | 4 G 35 | 29,6 | 150 | 260 | 3 | 85 | 135 | 1662,0 | 2610,0 | 2 |
| 22328 | 4 G 50 | 35,2 | 190 | 320 | 2 | 40 | 168 | 2345,0 | 2950,0 | 1 |
| 22329 | 4 G 70 | 41,4 | 190 | 320 | 2 | 45 | 207 | 3196,0 | 3950,0 | 2/0 |
| 22330 | 4 G 95 | 46,0 | 250 | 410 | 1 | 50 | 250 | 4316,0 | 5300,0 | 3/0 |
| 22331 | 4 G 120 | 50,8 | 292 | 5435,0 | 6600,0 | 4/0 | ||||
| 22332 | 4 G 150 | 58,3 | 335 | 6394,0 | 7040,0 | 300 kcmil | ||||
| 22333 | 4 G 185 | 65,5 | 382 | 7639,0 | 8380,0 | 350 kcmil | ||||
