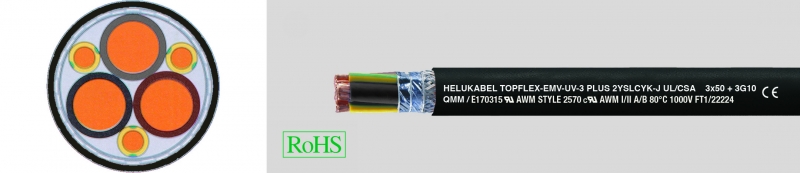

TOPFLEX®-EMV-UV-3 PLUS 2YSLCYK-J UL/CSA, кабель для двигателей 0,6/1kВ, для частотных преобразователей, с двойным экраном, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для соединения с частотным преобразователем в соответствии со станд. Style 2570
Температурный диапазон
подвижно от -5 °C до +70 °C
стационарно от -40 °C до +70 °C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPFLEX®-EMV-UV-3 PLUS 2YSLCYK-J UL/CSA, кабель для двигателей 0,6/1kВ, для частотных преобразователей, с двойным экраном, с разметкой метража
- Специальный кабель для соединения с частотным преобразователем в соответствии со станд. Style 2570
-
Температурный диапазонподвижно от -5 °C до +70 °Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеUL 1000 V
- Испытательное напряжение 4000 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Сопротивление связив зависимости от сечения проводникамакс. 250 Ом/км
-
Минимальный радиус изгибастационарно для внеш. Ø:до 12 мм: 5xØ кабеля>12-20 мм: 75xØ кабеля>20 мм: 10xØ кабеляподвижно для внеш. Ø:до 12 мм: 10xØ кабеля>12-20 мм: 15xØ кабеля>20 мм: 20xØ кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил из полиэтилена (PE)
- Цвета жил: черный, коричневый, серый и желто-зеленый (жилы заземления скручены по тройкам)
- Конструкция жил 3+3
- Концентрическая скрутка жил
- 1. Экран из специальной пленки, покрытой алюминием
- 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие прибл. 80%
- Специальная внешняя PVC-оболочка, черная (RAL 9005)
- С разметкой метража
- Низкая рабочая емкость
- Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 разд. 11
- Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
- Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
- Вариант 3 PLUS по сравнению с 4-жильными исполнениями, с точки зрения свойств ЭМС, имеет дополнительно улучшенную, симметричную 3-жильную структуру. Жила заземления равномерно скручена по тройкам с заполнителем. Так образуется концентрическая структура
- Минимальное сечение, равное 0,75 мм², соответствует требованиям DIN EN 60204 ч. 1
- Устойчив к УФ-лучам
- Пригоден для прокладки на открытом воздухе
- За счет специальной PE-изоляции жил и малой емкости экрана обеспечивает низкие потери при передаче мощности по сравнению с PVC-кабелями
- PE-изоляция обеспечивает минимальные диэлектрические потери, двойную электрическую прочность, длительный срок службы и низкие токи помех в экране
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках при стационарной и гибкой прокладке. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на передающих линиях, в упаковочной промышленности и станках. Применяется в манипуляторах, в промышленных механизмах для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используют во взрывоопасных зонах.
ЭМС = электромагнитная совместимость
Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обеих концах оплетки экрана. CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Сопротивление связи | Нагрузочная способность по току **) с 3 нагруженными жилами в ампер | Вес меди кг / км | Вес пр. кг / км | AWG-номер | |
| при 1 MHz Ohm/km | при 30 MHz Ohm/km | |||||||
| 22193 | (3 x 1,5 + 3 G 0,25) | 10,0 | 18 | 86,0 | 140,0 | 16 | ||
| 22194 | (3 x 2,5 + 3 G 0,5) | 11,4 | 18 | 210 | 26 | 144,0 | 220,0 | 14 |
| 22195 | (3 x 4 + 3 G 0,75) | 13,0 | 11 | 210 | 34 | 224,0 | 323,0 | 12 |
| 22196 | (3 x 6 + 3 G 1,0) | 15,0 | 6 | 150 | 44 | 298,0 | 420,0 | 10 |
| 22197 | (3 x 10 + 3 G 1,5) | 18,4 | 7 | 180 | 61 | 491,0 | 615,0 | 8 |
| 22198 | (3 x 16 + 3 G 2,5) | 21,0 | 9 | 190 | 82 | 723,0 | 819,0 | 6 |
| 22199 | (3 x 25 + 3 G 4,0) | 25,3 | 4 | 95 | 108 | 1138,0 | 1325,0 | 4 |
| 22223 | (3 x 35 + 3 G 6,0) | 27,8 | 3 | 85 | 135 | 1535,0 | 1718,0 | 2 |
| 22224 | (3 x 50 + 3 G 10,0) | 32,6 | 2 | 40 | 168 | 2208,0 | 2399,0 | 1 |
| 22225 | (3 x 70 + 3 G 10,0) | 38,1 | 2 | 45 | 207 | 2871,0 | 3056,0 | 2/0 |
| 22226 | (3 x 95 + 3 G 16,0) | 41,0 | 1 | 50 | 250 | 3953,0 | 4162,0 | 3/0 |
| 22227 | (3 x 120 + 3 G 16,0) | 46,4 | 292 | 4836,0 | 5075,0 | 4/0 | ||
| 22228 | (3 x 150 + 3 G 25,0) | 53,5 | 335 | 5412,0 | 6128,0 | 300 kcmil | ||
| 22229 | (3 x 185 + 3 G 35,0) | 59,5 | 382 | 6969,0 | 7189,0 | 350 kcmil | ||
| 22230 | (3 x 240 + 3 G 42,5) | 65,1 | 8540,0 | 9540,0 | 500 kcmil | |||
