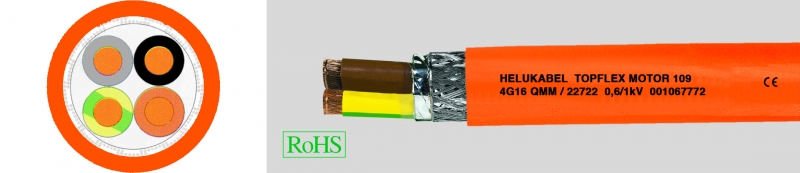

TOPFLEX® Motor 109, низкоёмкостный кабель для двигателей 0,6/1kВ, повышенная токовая нагрузка, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель питания двигателей для частотных преобразователей
Температурный диапазон
подвижно от -5 °C до +70 °C
стационарно от -40 °C до +80 °C
Допустимая рабочая температура
на проводнике...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPFLEX® Motor 109, низкоёмкостный кабель для двигателей 0,6/1kВ, повышенная токовая нагрузка, с разметкой метража
- Специальный кабель питания двигателей для частотных преобразователей
-
Температурный диапазонподвижно от -5 °C до +70 °Cстационарно от -40 °C до +80 °C
-
Допустимая рабочая температурана проводнике +90 °C
-
Номинальное напряжениеU0/U 600/1000 В
-
Максимально допустимое рабочее напряжениеОднофазный и трехфазный переменный ток700/1200 ВПостоянный ток900/1800 В
- Испытательное напряжение 2500 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Сопротивление связив зависимости от сечения проводникамакс. 250 Ом/км
-
Рабочая емкостьв зависимости от сечения проводникажила/жила – от 70 до 250 нФ/кмжила/экран – от 110 до 410 нФ/км
-
Минимальный радиус изгибаподвижно:до 12 мм: 10x Ø кабеля>12 до 20 мм: 15x Ø кабеля>20 мм: 20x Ø кабелястационарно:до 12 мм: 5x Ø кабеля>12 до 20 мм: 7,5x Ø кабеля>20 мм: 10x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из специального полимера
- Маркировка жил в соответствии с DIN VDE 0293-308
-
Маркировка жил:до 5 жил – цветовая маркировкаот 7 жил – черные, промаркированные цифрами
- Жила заземления – желто-зеленая
- Концентрическая скрутка жил
-
1. Экран со специальной алюминиевой фольгой2. Экран с оплеткой из луженой медной проволоки, оптимальное покрытие прибл. 80%
- Специальная PUR-оболочка, оранжевая (RAL 2003)
- С разметкой метража
- Специальная полимерная изоляция обеспечивает минимальные диэлектрические потери, двойную электрическую прочность, более долгий срок службы и низкие токи помех в экране, а также повышенную токовую нагрузку
- Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
- Устойчив к ультрафиолетовому излучению
- Предназначен для использования на открытом воздухе
- Этот экранированный кабель имеет PE-изоляцию, отличается малой емкостью экрана. Благодаря этому он обеспечивает низкие потери при передаче мощности по сравнению с PVC-кабелями
- Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
- Конструкция соответствует требованиям VdS 3501:2006-04
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PUR-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 разд. 11
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Этот кабель питания для двигателей обеспечивает ЭМС в зданиях и сооружениях, различного рода технологическом оборудовании, когда существует опасность нежелательного воздействия электромагнитных полей.
Используется в упаковочной, автомобильной и пищевой промышленности, на экологически чистых производствах, в станкостроении и в промышленном оборудовании, а также в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров. Может применяться при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений и прокладки на открытом воздухе.
Допускается использование во взрывоопасных зонах.
ЭМС = электромагнитная совместимость
Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 22724 | 3 G 1,5 | 9,4 | 72,0 | 200,0 | 16 |
| 22707 | 4 G 1,5 | 10,4 | 95,0 | 230,0 | 16 |
| 22708 | 5 G 1,5 | 11,2 | 117,0 | 258,0 | 16 |
| 22709 | 7 G 1,5 | 13,2 | 148,0 | 281,0 | 16 |
| 22710 | 3 G 2,5 | 11,2 | 137,0 | 270,0 | 16 |
| 22711 | 4 G 2,5 | 12,5 | 150,0 | 300,0 | 16 |
| 22712 | 5 G 2,5 | 13,5 | 200,0 | 352,0 | 16 |
| 22713 | 7 G 2,5 | 16,0 | 230,0 | 473,0 | 16 |
| 22714 | 4 G 4 | 14,2 | 235,0 | 485,0 | 16 |
| 22715 | 5 G 4 | 15,4 | 321,0 | 567,0 | 16 |
| 22716 | 7 G 4 | 18,2 | 352,0 | 603,0 | 16 |
| 22717 | 4 G 6 | 15,2 | 320,0 | 633,0 | 16 |
| 22718 | 5 G 6 | 16,8 | 439,0 | 679,0 | 16 |
| 22719 | 7 G 6 | 20,0 | 501,0 | 771,0 | 16 |
| 22720 | 4 G 10 | 19,5 | 533,0 | 860,0 | 16 |
| 22721 | 5 G 10 | 21,6 | 711,0 | 1029,0 | 16 |
| 22722 | 4 G 16 | 23,1 | 789,0 | 1290,0 | 16 |
| 22723 | 4 G 25 | 27,1 | 1236,0 | 1862,0 | 16 |
