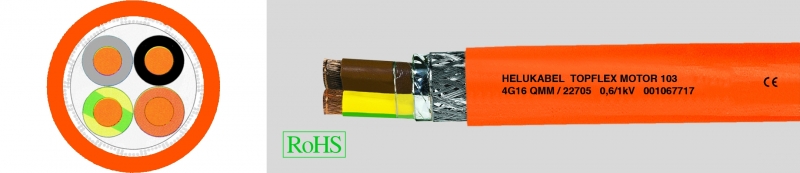

TOPFLEX®-MOTOR-EMV 103, кабель для подключения двигателей с низкой ёмкостью на 0,6/1kВ, повышенные токовые нагрузки, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для соединения с частотным преобразователем в соответствии с UL-AWM станд. 21179
Температурный диапазон
подвижно от -5 °C до +70 °C
стационарно от -40 °C до +80 °C
Допустимая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPFLEX®-MOTOR-EMV 103, кабель для подключения двигателей с низкой ёмкостью на 0,6/1kВ, повышенные токовые нагрузки, с разметкой метража
- Специальный кабель для соединения с частотным преобразователем в соответствии с UL-AWM станд. 21179
-
Температурный диапазонподвижно от -5 °C до +70 °Cстационарно от -40 °C до +80 °C
-
Допустимая рабочая температурана проводнике +90 °C
-
Номинальное напряжениеVDE U0/U 600/1000 ВU0/U 600/1000 В
- Испытательное напряжение 2500 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Сопротивление связив зависимости от сечения проводникамакс. 250 Ом/км
-
Рабочая емкостьв зависимости от сечения проводникажила/жила – от 70 до 250 нФ/кмжила/экран – от 110 до 410 нФ/км
-
Минимальный радиус изгибастационарно для внеш. Ø:до 12 мм: 5xØ кабеля>12-20 мм: 7,5xØ кабеля>20 мм: 10xØ кабеляподвижно для внеш. Ø:до 12 мм: 10xØ кабеля>12-20 мм: 15xØ кабеля>20 мм: 20xØ кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил из специального полимера
- Маркировка жил в соответствии с DIN VDE 0293-308
-
Цвета жил:до 5 жил: цветоваяот 7 жил: черные жилы с цифровой маркировкой жил белого цвета
- Жила заземления – желто-зеленая
- Концентрическая скрутка жил
- 1. Экран из специальной пленки, покрытой алюминием
- 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие прибл. 80%
- Специальная внешняя PVC-оболочка, оранжевая (RAL 2003)
- С разметкой метража
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Специальная полимерная изоляция обеспечивает минимальные диэлектрические потери, двойную электрическую прочность, длительный срок службы и низкие токи помех в экране, а также повышенную токовую нагрузку
- Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 разд. 11
-
Малое сопротивление связиобеспечивает высокую электромагнитную совместимость
- Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
- Конструкция соответствует требованиям VdS 3501:2006-04
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Кабель для подключения двигателей в соответствии с двумя нормами UL/CSA обладает повышенной устойчивостью к токовым нагрузкам и обеспечивает оптимальную ЭМС. Применяется в зданиях и сооружениях, технологических установках и в местах, где существует вероятность воздействия электромагнитных полей. Используется в упаковочной, автомобильной и пищевой промышленности, на экологически чистых производствах, в станкостроении и в промышленном оборудовании. Предназначен для приводов промышленных механизмов SIMOVERT для насосов, вентиляторов, ленточных транспортеров. Может применяться при средних механических нагрузках, при стационарной и гибкой прокладке. Предназначен для сухих и влажных помещений. Допустимо использование во взрывоопасных зонах. ЭМС = электромагнитная совместимость
Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 22689 | (3 G 1,5) | 9,4 | 72,0 | 200,0 | 16 |
| 22690 | (4 G 1,5) | 10,4 | 95,0 | 230,0 | 16 |
| 22691 | (5 G 1,5) | 11,2 | 117,0 | 258,0 | 16 |
| 22692 | (7 G 1,5) | 13,2 | 148,0 | 281,0 | 16 |
| 22693 | (3 G 2,5) | 11,2 | 137,0 | 270,0 | 14 |
| 22694 | (4 G 2,5) | 12,5 | 150,0 | 300,0 | 14 |
| 22695 | (5 G 2,5) | 13,5 | 200,0 | 352,0 | 14 |
| 22696 | (7 G 2,5) | 16,0 | 230,0 | 473,0 | 14 |
| 22697 | 4 G 4 | 14,2 | 235,0 | 485,0 | 12 |
| 22698 | (5 G 4) | 15,4 | 321,0 | 567,0 | 12 |
| 22699 | (7 G 4) | 18,2 | 352,0 | 603,0 | 12 |
| 22700 | 4 G 6 | 15,2 | 320,0 | 633,0 | 10 |
| 22701 | (5 G 6) | 16,8 | 439,0 | 679,0 | 10 |
| 22702 | (7 G 6) | 20,0 | 501,0 | 771,0 | 10 |
| 22703 | (4 G 10) | 19,5 | 533,0 | 860,0 | 8 |
| 22704 | (5 G 10) | 21,6 | 711,0 | 1029,0 | 8 |
| 22705 | (4 G 16) | 23,1 | 789,0 | 1290,0 | 6 |
| 22706 | (4 G 25) | 27,1 | 1236,0 | 1862,0 | 4 |
