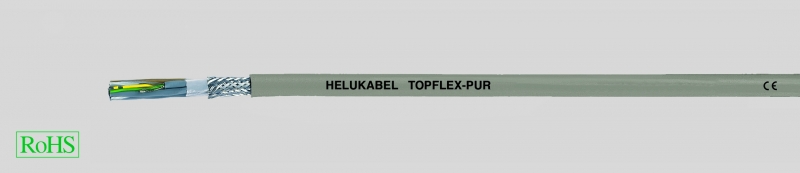

TOPFLEX®-PUR | Tachofeedback-Cable-C-PUR, Incremental-C-PUR, кабель для буксируемых цепей, ЭМС, с разметкой метража

TOPFLEX®-PUR

Производитель — HELUKABEL

Оценка (средняя 5)

Технические характеристики Температурный диапазон подвижно от -30 °C до +80 °C стационарно от -40°C до +80 °C Рабочее напряжение TOPFLEX®-PUR 350 В Tachofeedback-Leitung-C-PUR 450 В Inkrementalgeber-Leitung-C-PUR 250 В Испытательное напряжение жила/жила...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — TOPFLEX®-PUR

Технические характеристики

Температурный диапазон

подвижно от -30 °C до +80 °C

стационарно от -40°C до +80 °C
Рабочее напряжение

TOPFLEX®-PUR 350 В

Tachofeedback-Leitung-C-PUR 450 В

Inkrementalgeber-Leitung-C-PUR 250 В
Испытательное напряжение

жила/жила 2000 В

жила/экран 1000 В
Сопротивление изоляции

мин. 20 МОм x км
Минимальный радиус изгиба

подвижно пр. 10x Ø кабеля

стационарно пр. 5x Ø кабеля
Сопротивление связи

макс. 250 Ом/км
Стойкость к радиации

до 50x106 сДж/кг (до 50 Мрад)

Строение

Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
Изоляция жил – PP
Артикул 22847 пары или отдельные жилы экранированы медным экраном и в оболочке PETP
Маркировка жил см. таблицу ниже
Жилы скручены по одной или попарно с оптимальным шагом (пары у артикула 22818)
Обмотка из флиса
Дренажный проводник
Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85%
Оболочка – PUR-материал, матовая поверхность
Цвет оболочки – см. таблицу ниже

Свойства

PUR-оболочка с низким коэффициентом трения
Устойчив к

маслам и жирам

кислотам и щелочам

гидравлическим жидкостям

кислороду и озону

Уф-излучению

процессам гидролиза

микробам

воздействию воды

неблагоприятным погодным условиям
высокая устойчивость к истиранию, порезам и на разрыв
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия

Указания

В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
При использовании в буксируемых цепях следует соблюдать инструкцию по монтажу

Применение

Вышеуказанные кабели выполняют разные функции при уравлении сервомоторами. Tachofeedback (кабель обратной связи) предназначен для регулирования скорости вращения двигателя. Inkrementalgeber-Leitung (кабель позиционирования) передает сигнал управления для позиционирования сервопривода и применяется в качестве гибкого кабеля для тахометров, тормозных механизмов и импульсных датчиков. Эти кабели используются в машино- и приборостроении, в сухих и влажных помещениях. Обеспечивают высококачественную передачу данных и сигналов, например, в буксируемых цепях, роботах и манипуляторах. Имеются дополнительные жилы для электропитания соответствующих элементов.

ЭМС = электромагнитная совместимость

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x сечение мм²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
22847	(3 x (2 x 0,14) + 2 x (0,5))	8,3	78,0	103,0	26
22850	(3 x (2 x 0,14) + 2 x 0,5)	8,0	72,0	102,0	26
22851	(3 x (2 x 0,14) + 2 x 0,5)	8,4	72,0	105,0	26
22852	4 x 2 x 0,14 + 4 x 0,5	8,4	73,0	105,0	26
22853	4 x 2 x 0,25 + 2 x 0,5	8,6	77,0	125,0	24
