TOPFLEX Сверхтонкопроволочный, сверхгибкий, PUR-оболочка, черный, экранированный | TOPFLEX® 301 / 301-C, без экрана (с двойной изоляцией)/ экранированные высокогибкие PUR-провода на 0,6/1кВ для использования в буксируемых цепях

TOPFLEX Сверхтонкопроволочный, сверхгибкий, PUR-оболочка, черный, экранированный

Производитель — HELUKABEL

Оценка (средняя 4)

Технические характеристики TOPFLEX® 301 (без экрана) Специальный одножильный PUR-кабель по стандарту UL AWM Style 10553 Температурный диапазон подвижно от -15 °C до +80 °C Номинальное напряжение VDE U0/U 600/1000 В UL 1000 В Тестовое переменное...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — TOPFLEX Сверхтонкопроволочный, сверхгибкий, PUR-оболочка, черный, экранированный

Технические характеристики

TOPFLEX® 301 (без экрана)

Специальный одножильный PUR-кабель по стандарту UL AWM Style 10553
Температурный диапазон

подвижно от -15 °C до +80 °C
Номинальное напряжение

VDE U0/U 600/1000 В

UL 1000 В
Тестовое переменное напряжение

3000 В
Сопротивление изоляции

мин. 20 МОм x км
Минимальный радиус изгиба

пр. 7,5x Ø кабеля

TOPFLEX® 301C (с экраном)

Технические данные, как для TOPFLEX® 301
Сопротивление связи

макс. 250 Ом/км

Строение

TOPFLEX® 301 (без экрана)

Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
Хладостойкая PVC-изоляция, серая
PUR-оболочка
Цвет оболочки – черный или желто-зеленый

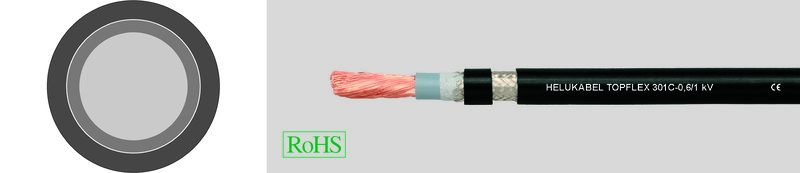

TOPFLEX® 301 C (с экраном)

Структура аналогична TOPFLEX® 301, но имеется дополнительная

обертка из флиса между экраном и оболочкой
Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
Цвет оболочки – черный

Свойства

Внешняя PUR-оболочка с низким коэффициентом трения, не распространяющая горение, устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
Оптимальные материалы изоляции обеспечивают стойкость к маслам (в том числе минеральным), смазкам, хладагентам, гидравлическим жидкостям, а также многим щелочам и растворителям
Минимальный внешний диаметр и сниженный вес обеспечивают применение в многосменном режиме с высокими нагрузками переменного изгиба
Устойчивая к истиранию и образованию задиров, не распространяющая горение PUR-оболочка за счет своих превосходных механических свойств обеспечивает высокую и длительную работоспособность

Применение

TOPFLEX® 301

Кабели специально разработаны для использования в буксируемых цепях, манипуляторах, роботах, станках и машинах. TOPFLEX® 301C (с экраном)

Применение – как описано выше, но за счет экранирующей оплетки покрытием прибл. 85% обеспечивается оптимальное соответствие требованиям к электромагнитной совместимости (ЭМС).

ЭМС = электромагнитная совместимость

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана. = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x номинальное сечение, мм²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
75399	1 x 6	7,8	95,0	144,0	10
75400	1 x 10	9,5	124,0	170,0	8
75401	1 x 16	10,8	186,0	220,0	6
75402	1 x 25	12,2	278,0	340,0	4
75403	1 x 35	13,7	384,0	460,0	2
75404	1 x 50	15,4	530,0	580,0	1
75405	1 x 70	17,6	753,0	820,0	2/0
75406	1 x 95	21,7	1006,0	1200,0	3/0
75407	1 x 120	22,4	1257,0	1350,0	4/0
75408	1 x 150	24,3	1562,0	1680,0	300 kcmil
75409	1 x 185	26,5	1895,0	2100,0	350 kcmil
75410	1 x 240	30,3	2704,0	3100,0	500 kcmil
