UL/CSA, сервокабели, кабели для электродвигателей и обратной связи

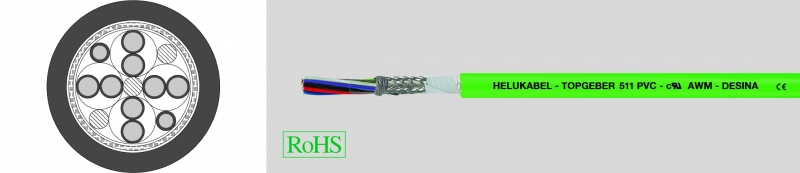

TOPGEBER® 511, кабель обратной связи по стандартам Siemens-, Lenze- и Indramat с PVC - оболочкой для фиксированной прокладки либо прокладки в условиях ограниченного применения
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный PVC-кабель для датчиков в соответствии с UL/CSA
Температурный диапазон
подвижно от -0 °C до +60 °C
стационарно от -20 °C до +80 °C
Номинальное напряжение
стандарт Siemens 30 В
стандарт...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPGEBER® 511, кабель обратной связи по стандартам Siemens-, Lenze- и Indramat с PVC - оболочкой для фиксированной прокладки либо прокладки в условиях ограниченного применения
- Специальный PVC-кабель для датчиков в соответствии с UL/CSA
-
Температурный диапазонподвижно от -0 °C до +60 °Cстационарно от -20 °C до +80 °C
-
Номинальное напряжениестандарт Siemens 30 Встандарт Bosch Rexroth и Lenze 300 В
-
Испытательное напряжение(50 Гц)жила/жила 1500 Вжила/экран 1000 В
-
Минимальный радиус изгибаподвижно 18xØ кабелястационарно 6xØ кабелямин. 100 000 циклов
- Жилы из тончайших медных голых или луженых проволок в соответствии с DIN VDE 0295 кл. 6, EC 60228 кл. 6
- Изоляция жил из специального полипропилена
- Цвета жил – по запросу
- Общий экран из луженого проволочного элемента и луженой медной оплетки, покрытие пр. 85%
- Полиэфирная фольга
- Внешняя оболочка – PVC-полимер
- Цвет оболочки – зеленый (RAL 6018) по стандарту DESINA® или оранжевый
- Внешняя оболочка – маслостойкий PVC-полимер
- С низкой емкостью
- За счет экранирующей оплетки покрытием пр. 85% обеспечивается оптимальное соответствие требованиям к электромагнитной совместимости (ЭМС)
- Кабели производятся по высоким стандартам качества и соответствуют стандарту DESINA® Standard
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Не распространяющая горение PVC-оболочка в соответствии с DIN EN 60332-1-1 до -1-3 (VDE 0482-332-1-1 до -1-3)
- Соответствующие сервокабели с PVC-оболочкой см. в описании TOPSERV® PVC
- Пригодные для буксируемых цепей кабели датчиков см. в описании TOPGEBER® 512 PUR
- Скобками () обозначается экран
- Относящиеся к SIEMENS обозначения артикулов 6FX 5008- являются зарегистрированными товарными знаками Siemens AG и служат только для сравнения
- Относящиеся к INDRAMAT обозначения артикулов INK- являются зарегистрированными товарными знаками Bosch-Rexroth AG и служат только для сравнения
- Относящиеся к LENZE артикулы являются зарегистрированными товарными знаками Lenze AG и служат только для сравнения
Являются хорошей альтернативой PUR-кабелям при использовании для гибкой и стационарной прокладки. Кабель для инкрементальных датчиков, обладающий низкой емкостью или кабель для указателей позиций передает сигнал о положении и передвижении серводвигателей, используется в качестве кабеля для тахометров, тормозов и датчиков в машино- и приборостроении, а также в технике управления и автоматизации.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
для Система | OEM Арт.№ | Цвет оболочки |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 707417 | (4 x 2 x 0,38 + 4 x 0,5) | Siemens | 6FX 5008-1BD21 | grün | 8,9 | 70,3 | 117,8 | - |
| 707389 | (3 x (2 x 0,14) + 4 x 0,14 + 2 x 0,5) | Siemens | 6FX 5008-1BD41 | grün | 8,8 | 58,0 | 118,9 | - |
| 707390 | (3 x (2 x 0,14) + 4 x 0,14 + 4 x 0,25 + 2 x 0,5) | Siemens | 6FX 5008-1BD51 | grün | 9,6 | 70,7 | 137,7 | - |
| 803672 | (2 x 2 x 0,22 + 1 x 2 x 0,34) | Siemens | 6FX 8008-2DC00 | grün | 6,9 | 38,0 | 61,0 | - |
| 802471 | (2 x 2 x 0,22) | Siemens | 6FX 8008-1DC00 | grün | 6,9 | 35,0 | 71,0 | - |
| 705461 | (4 x 2 x 0,25 + 2 x 0,5) | Indramat | INK-0448 | orange | 8,4 | 50,0 | 99,0 | - |
| 707392 | (4 x 2 x 0,25 + 2 x 1,0) | Indramat | INK-0209 | orange | 8,8 | 64,0 | 119,0 | - |
| 707394 | (4 x 2 x 0,14 + 4 x 1,0 + (4 x 0,14)) | Indramat | INK-0532 | orange | 9,7 | 86,0 | 149,0 | - |
| 707077 | 3 x (2 x 0,14) + (2 x 0,5) | Lenze | - | grün | 9,3 | 46,0 | 95,0 | - |
| 707397 | 4 x (2 x 0,14) + (2 x 1,0) | Lenze | - | grün | 11,0 | 70,0 | 145,0 | - |
| 707398 | 3 x (2 x 0,14) + (3 x 0,14) | Lenze | - | grün | 9,2 | 41,0 | 102,0 | - |
