Введение

В сети PROFIBUS находят применение электрические, оптические и инфракрасные каналы связи. Допускается использование смешанных конфигураций, базирующихся на одновременном использовании различных типов каналов связи. Максимальная протяженность сети зависит от требуемой скорости передачи данных и вида используемых каналов связи.

Электрические сети

• Электрические каналы связи выполняются экранированными витыми парами. Для передачи данных используется последовательный интерфейс RS 485 и дифференциальные сигналы напряжения, что обеспечивает более высокую помехозащищенность, чем при использовании униполярных сигналов тока или напряжения. Сетевые узлы подключаются через сетевые терминалы или сетевые соединители. К одному сегменту сети может подключаться до 32 станций. Общее количество станций в сети может быть до 127.
• Сегменты сети соединяются через повторители RS 485.
• Скорость передачи данных может выбираться из диапазона от 9.6 Кбит/с до 1.5 Мбит/с. В сети PROFIBUS-DP дополнительно могут использоваться скорости 3, 6 и 12 Мбит/с.
• Максимальная длина сегмента сети зависит от используемой скорости передачи.
• Сеть может иметь магистральную или древовидную топологию.
• В зонах повышенной опасности используется протокол PROFIBUS-PA, соответствующий требованиям международного стандарта IEC 61158-2. Скорость передачи данных равна 31.25 Кбит/с.

Характеристики:

• Высококачественный сетевой кабель.
• Передача данных по RS 485 в соответствии с EIA.
• Магистральная топология с подключением станций через сетевые терминалы и сетевые соединители.
• Метод передачи данных IEC 61158-2 в зонах повышенной опасности.
• Согласование DP (кодирование с использованием дифференциальных сигналов напряжения RS 485) и PA (кодирование с использованием сигналов силы тока) каналов связи с помощью соответствующей аппаратуры (модулей и соединителей DP/PA связи).
• Концепция однородных способов монтажа и заземления.
• Простота монтажа.

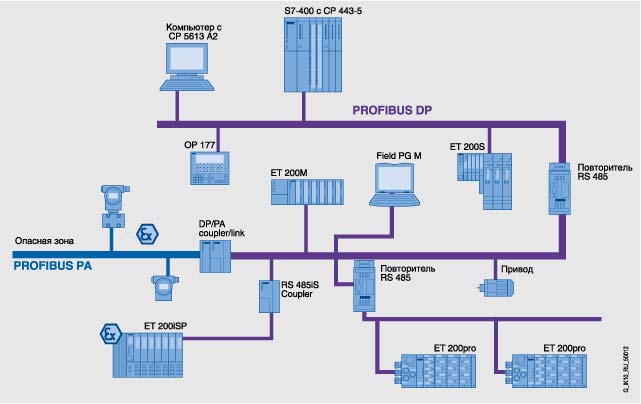

Пример электрической сети PROFIBUS

Оптические сети

Оптические каналы связи обладают целым рядом преимуществ по сравнению с электрическими каналами:

• Нечувствительность к воздействию электромагнитных помех.
• Широкий спектр возможных применений.
• Гальваническая изоляция.
• Возможность применения пластиковых, PCF и стеклянных оптоволоконных кабелей.

Универсальные оптические сети PROFIBUS:

• Магистральная, кольцевая или звездообразная топология, базирующаяся на применении оптических модулей связи OLM.
• Максимальное расстояние между двумя соседними оптическими модулями связи до 15км.
• Скорость передачи данных от 9.6 до 12000 Кбит/с.

Оптические сети PROFIBUS-DP:

• Магистральная топология.
• Снижение затрат за счет использования компонентов со встроенным оптическим интерфейсом.
• Подключение станций через оптические сетевые терминалы (OBT), оснащенные электрическим и оптическим интерфейсом.
• Расстояние между двумя соседними станциями при использовании пластикового кабеля – до 50м; при использовании PCF кабеля – до 300м.

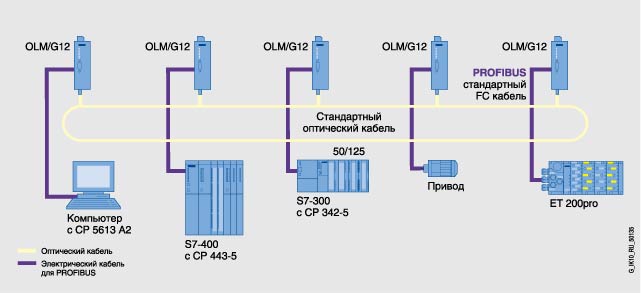

Пример оптической сети PROFIBUS

Смешанные конфигурации

Сеть PROFIBUS позволяет объединять до 127 станций. Для объединения этих станций могут использоваться смешанные конфигурации, объединяющие в своем составе различные типы каналов связи. Совместное использование различных типов каналов связи существенно расширяет возможные сферы применения PROFIBUS, позволяет максимально адаптировать сеть к требованиям конкретного применения.

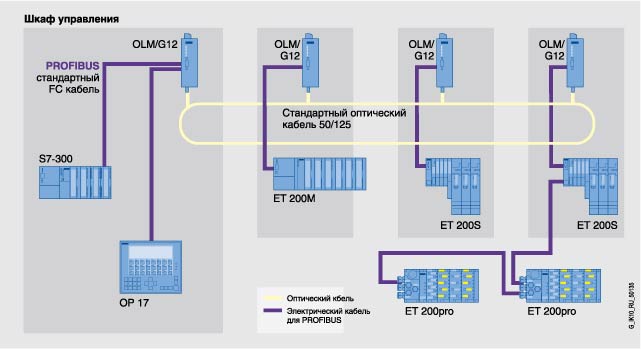

Пример смешанной сети PROFIBUS

Безпроводные сети

Инфракрасные каналы используются для организации беспроводной связи и позволяют передавать данные на расстояние до 15м. Такие каналы являются наиболее эффективным решением для обмена данными с аппаратурой, расположенной на подвижных частях технологического оборудования. Скорость передачи данных может достигать 1.5Мбит/с.

Для передачи данных по инфракрасным каналам применяются модули ILM (Infrared Link Module – инфракрасный модуль связи).

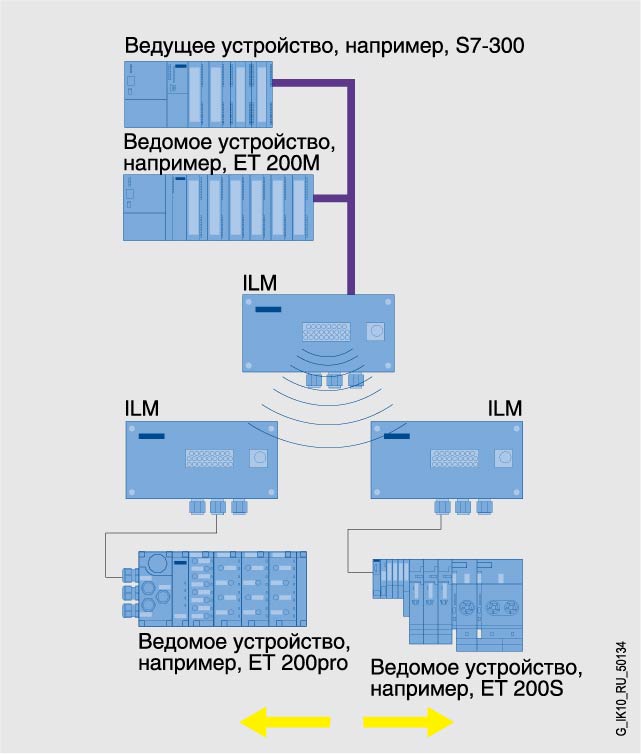

Пример безпроводной сети PROFIBUS
