Кабели для моторов, сервокабели и кабели обратной связи

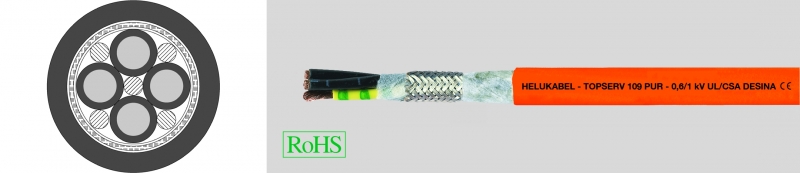

TOPSERV® 109 PUR, PUR-оболочка, высокогибкий кабель для двигателей, для буксируемых цепей, без пары, в соответствии с Siemens Standard 6FX8008-plus 0,6/1kВ
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный PUR-кабель для буксируемых цепей в соответствии с UL AWM станд. 21223 CSA AWM или 20234 CSA AWM с регистрацией VDE
Температурный диапазон
подвижно от -30 °C до +80 °C
стационарно от -40 °C до +80...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPSERV® 109 PUR, PUR-оболочка, высокогибкий кабель для двигателей, для буксируемых цепей, без пары, в соответствии с Siemens Standard 6FX8008-plus 0,6/1kВ
- Специальный PUR-кабель для буксируемых цепей в соответствии с UL AWM станд. 21223 CSA AWM или 20234 CSA AWM с регистрацией VDE
-
Температурный диапазонподвижно от -30 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеVDE U0/U 600/1000 ВUL/CSA 1000 В
-
Испытательное напряжение(50 Гц)4000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 7,5xØ кабелястационарно 4xØ кабеля
- Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6, IEC 60228 кл. 6
- Изоляция жил – полипропилен, безгалогеновый
-
Жилы питанияЖила 1: черная с маркировкой U/L1/C/L+Жила 2: черная с маркировкой V/L2Жила 3: черная с маркировкой W/L3/D/L-Жилы управленияTOPSERV® 109 PUR без пар управленияTOPSERV® 113 PUR с 1 парой управлениястандарт SiemensAder 1: черная с маркировкой BR1Ader 2: белая с маркировкой BR2стандарт LenzeЖила 1: коричневая с маркировкой BR1Жила 2: белая с маркировкой BR2TOPSERV® 121 PUR mit 2 SteuerpaarenПара 1: черная с цифровой маркировкой № 5+6Пара 2: черная с цифровой маркировкой № 7+8
- Жила заземления – желто-зеленая
- Экранирование жил управления парами луженой медной оплеткой
- Жилы питания скручены с жилами управления и с опорным филлером с оптимальным шагом
- Обмотка из флиса обеспечивает низкий коэффициент трения
- Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85%
- Внешняя оболочка – PUR-материал
- Цвет оболочки – оранжевый (RAL 2003)
- С разметкой метража
- Внешняя PUR-оболочка с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
- Оптимальные материалы изоляции обеспечивают стойкость к маслам (в том числе минеральным маслам), смазкам, хладагентам, гидравлическим жидкостям, а также множеству щелочей и растворителей
- За счет экранирующей оплетки покрытием пр. 85% обеспечивается оптимальное соответствие требованиям к ЭМС
- Кабели производятся по высоким стандартам качества и соответствуют стандарту DESINA®
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Стойкость к чистящим и дезинфицирующим средствам согласно стандарту ECOLAB®
Испытания
- Самозатухающая, не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тест B)
- Соответствующие кабели для датчиков см. в описании TOPGEBER® 512 PUR
- Кабели для двигателей с PVC-оболочкой для гибкой и стационарной прокладки см. в описании TOPSERV®PVC
- Относящиеся к SIEMENS обозначения артикулов 6FX 8008-… являются зарегистрированными товарными знаками Siemens AG и служат только для сравнения.
- В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
- При использовании в буксируемых цепях (подвижных кабель-каналах) соблюдать инструкции по монтажу
- DESINA®: пояснение см. во введении
- Скобками () обозначается экран
Отличный кабель для питания двигателей (специально для двигателей DNC). Специально разработан для использования в буксируемых цепях (подвижных кабель-каналах), манипуляторах, роботах, станках, обрабатывающих и перерабатывающих машинах. Оптимальный внешний диаметр, сниженный вес и превосходные параметры скручивания обеспечивают применение в многосменном режиме с высокими нагрузками циклов переменных изгибов. Рекомендуется для использования в качестве кабелей питания между частотным преобразователем и серводвигателем.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
для Система | OEM Арт.№ | Цвет оболочки |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 75943 | (4 G 1,5) | Siemens | 6FX8008-1BB11 | оранжевый RAL 2003 | 9,1 | 90,0 | 159,0 | 16 |
| 75944 | (4 G 2,5) | Siemens | 6FX8008-1BB21 | оранжевый RAL 2003 | 10,6 | 132,0 | 235,0 | 14 |
| 75945 | (4 G 4) | Siemens | 6FX8008-1BB31 | оранжевый RAL 2003 | 11,9 | 204,0 | 323,0 | 12 |
| 75946 | (4 G 6) | Siemens | 6FX8008-1BB41 | оранжевый RAL 2003 | 14,5 | 315,0 | 464,0 | 10 |
| 75947 | (4 G 10) | Siemens | 6FX8008-1BB51 | оранжевый RAL 2003 | 17,5 | 488,0 | 672,0 | 8 |
| 75948 | (4 G 16) | Siemens | 6FX8008-1BB61 | оранжевый RAL 2003 | 21,6 | 769,0 | 1089,0 | 6 |
| 75949 | (4 G 25) | Siemens | 6FX8008-1BB25 | оранжевый RAL 2003 | 25,4 | 1100,0 | 1523,0 | 4 |
| 75950 | (4 G 35) | Siemens | 6FX8008-1BB35 | оранжевый RAL 2003 | 28,6 | 1510,0 | 2080,0 | 2 |
| 75951 | (4 G 50) | Siemens | 6FX8008-1BB50 | оранжевый RAL 2003 | 33,4 | 2133,0 | 2710,0 | 1 |
| 700437 | (4 G 70) | Siemens | 6FX8008-1BB70 | оранжевый RAL 2003 | 42,5 | 3029,0 | 4123,0 | 2/0 |
| 700897 | (4 G 95) | Siemens | - | оранжевый RAL 2003 | 49,5 | 4606,0 | 0,0 | 3/0 |
Купить TOPSERV® 109 PUR, PUR-оболочка, высокогибкий кабель для двигателей, для буксируемых цепей, без пары, в соответствии с Siemens Standard 6FX8008-plus 0,6/1kВ в регионе Ярославль.
