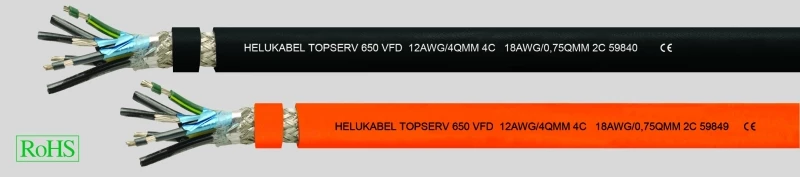

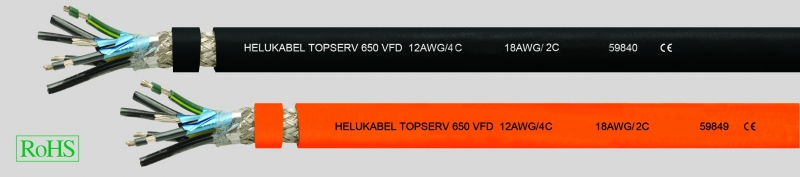

TOPSERV® 650 VFD, ЭМС, высокогибкий кабель для питания электродвигателей с жилами управления, маслостойкий, NFPA79 Edition 2012

• Силовой TPE-кабель для двигателей в соответствии с UL 1277
• Температурный диапазон
  подвижно -25°C до +105°C
• Номинальное напряжение
  TC 600 В
  WTTC 1000 В
• Испытательное напряжение
  жил кабеля 4000 В
  жил управления 2000 В
• Минимальный радиус изгиба
  подвижно 5x Øкабеля
  постоянно подвижно 7,5 Øкабеля
• Сопротивление связи
  макс. 250 Ом/км

• Медные лужёные тонкопроволочные проводники, размеры в соответствии с AWG
• Специальная PVC-изоляция жил с прозрачной нейлоновой скин-оболочкой
• Чёрные питающие жилы с цифровой маркировкой белого цвета
  — жилы пистания № 1-4
  — жилы управления № 5+6
• Желто-зеленая жила заземления во внешнем повиве
• Экранирование парных управляющих жил кашированной полимерными материалами алюминиевой плёнкой, лужёный проводник заземления
• Жилы управления скручены попарно с питающими жилами с оптимальной длиной шага
• 1. Экран из кашированной полимерными материалами алюминиевой плёнки
• 2. Экран из лужёной медной оплётки, оптимальное покрытие пр. 85%
• Текстильный разделитель
• Специальная внешняя TPE-оболочка
• Цвет оболочки — чёрный (RAL 9005) или оранжевый (RAL 2003)
• Разметка метража в футах

• Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
• Устойчив к УФ-излучению
  Испытания
• Самозатухающий и не распространяющий горение в соответствии с CSA FT4
• UL:
  TC-ER, WTTC 1000 В, MTW, NFPA 79 2012, UL 1277, PLTC-ER (AWG 18 — AWG 12), ITC-ER (AWG 18 — AWG 12) OIL RES I & II, 90° C в сухой среде / 75° C во влажной среде Class 1 Div. 2 на NEC арт. 336, 392, 501
  Cold Bend Test -40°C
  CSA:
  c (UL) CIC-TC FT4
  AWM I/II A/B FT

• VFD = Variable Frequency Drive (частотно-регулируемый привод)

Силовой кабель высокой гибкости с повышенной маслостойкостью для современных серводвигателей; двойное экранирование посредством плёнки из специального алюминия (100% покрытие) и лужёной медной оплётки (пр. 85% покрытие) обеспечивает хорошую защиту от электрических токов помех и возникающих в результате них перебоев в работе. Согл. NFPA 79 2007 допущен для открытой, незащищённой прокладки как в кабельных лотках, так и в промышленных установках. Специальная TPE-оболочка обладает хорошей стойкостью к маслам, хладагентам и растворителям и поэтому идеально подходит для промышленного применения при открытой прокладке, прокладки в трубах и земле.

CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
