TOPSERV® Hybrid PVC
Производитель — HELUKABEL
Оценка (средняя 4)
Технические характеристики TOPSERV® PUR PUR-кабель для буксируемых цепей в соотв. с UL AWM Style 21223 CSA AWM Диапазон температур  подвижно -30°C до +80°C стационарно -40°C до +80°C Номинальное напряжение  VDE Жилы питания U0/U 600/1000...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPSERV® Hybrid PVC
Технические характеристики
  • TOPSERV® PUR
  • PUR-кабель для буксируемых цепей в соотв. с
    UL AWM Style 21223 CSA AWM
  • Диапазон температур
    подвижно -30°C до +80°C
    стационарно -40°C до +80°C
  • Номинальное напряжение
    VDE
    Жилы питания U0/U 600/1000 В
    Жилы управления U0/U 300/500 В
    UL/CSA 1000 В
  • Испытательное напряжение, 50 Гц
    Жилы питания 4000 В
    Жилы управления 1000 В
  • Сопротивление изоляции
    мин. 20 МОм x км
  • Сопротивление связи
    макс. 250 Ом/км
  • Минимальный радиус изгиба
    подвижно 7,5x Ø кабеля
    стационарно 4x Ø каьеля
    мин. 5 млн. циклов

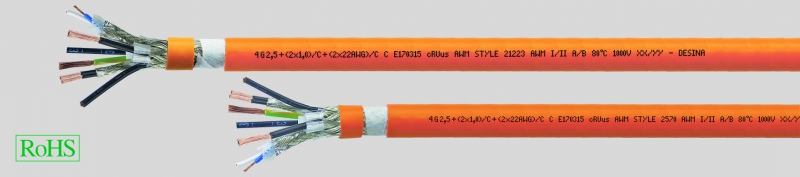

Строение
  • Медные особо тонкопроволочные проводники в соотв. с
    DIN VDE 0295 кл. 6, IEC 60228 кл. 6
  • Изоляция жил PP безагалогеновый
  • Маркировка жил
    Жилы питания
    Жила 1: черная с маркировкой U/L1/C/L+
    Жила 2: черная с маркировкой V/L2
    Жила 3: черная с маркировкой W/L3/D/L-
    Жилы управления
    Пара 1: черные с цифрами 5+6
    Пара 2: белая и синяя
  • Жила заземления жл-зл
  • Луженая медная оплетка над каждой парой жил управления
  • Повивная скрутка жил питания с жилами управления
    с оптимальным шагом и стабилизирующим наполнителем
  • Общий экран в виде луженой медной оплетки, площадь покрытия прибл. 85%
  • Оболочка PVC или PUR
  • Цвет оболочки орнажевый (RAL 2003)
    стандарт DESINA®
Свойства
  • Низкая емкость багодаря использованию PP
  • PUR-оболочка с низкии коэффициентом трения, устойчивая к истиранию, безгалогеновая, УФ- маслостойкий, устойчив к гидролизу и микробам
  • Экран с плотностью покрытия 85% обеспечивает выполнение всех требований ЭМС
  • Данный кабель соотвествует стандарту
    DESINA®
  • Используемые при изготовлении
    материалы не содержат силикона и кадмия,
    а также веществ, разрушающих
    лакокрасочные покрытия
Испытания
  • Самозатухающий и не распространяющий горение PUR
    в соответстствии с DIN VDE 0482-332-1-2,
    DIN EN 60332-1-2, IEC 60332-1 (соответствует
    DIN VDE 0472 часть 804, тип испытания B)
Указания
  • Техническая информация TOPSERV® Hybrid PVC доступна по запросу.
Применение
Данные кабели с кобинацией жил питания и жил управления идеально подходят для систем Sick Hiperface DSL. При эксплуатции в буксируемых цепях следует сооблюдать инструкции по монтажу.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG
Art.-
Nr.
Aderzahl x
Nennquer-
schnitt mm²
    Mantel-
farbe
Außen-Ø ca. mm Cu-Zahl kg / km Gewicht ca. kg / km Preis EUR / 100m Cu 150,-
709930 (4G0,5 + (2x0,34) C + (2x26 AWG)) C     orange RAL 2003 9,3 72,0 123,0 387,00
709932 (4G1 + (2x0,75) C + (2x22 AWG)) C     orange RAL 2003 11,6 130,0 208,0 535,00
709933 (4G1,5 + (2x0,75) C + (2x22 AWG)) C     orange RAL 2003 12,2 152,0 248,0 604,00
709934 (4G2,5 + (2x1) C + (2x22 AWG)) C     orange RAL 2003 13,8 207,0 326,0 752,00
709935 (4G4 + (2x1) C + (2x22 AWG)) C     orange RAL 2003 15,3 273,0 415,0 953,00
709936 (4G6 + (2x1) C + (2x22 AWG)) C     orange RAL 2003 17,2 357,0 538,0 1236,00
709937 (4G10 + (2x1,5) C + (2x22 AWG)) C     orange RAL 2003 20,3 530,0 752,0 2197,00
709938 (4G16 + (2x1,5) C + (2x22 AWG)) C     orange RAL 2003 22,6 768,0 1005,0 2540,00

Купить TOPSERV® Hybrid PVC в регионе Ярославль.
