TOPSERV® 110 / 120 / Feedback-Cable, кабель для буксируемых цепей 0,6/1кВ, ЭМС, высокогибкий, с разметкой метража

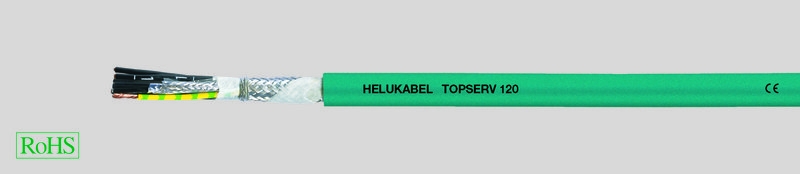

TOPSERV Сверхгибкий сервокабель для энергоцепей 0,6/1 кВ, PUR-оболочка, безгалогеновый
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный PUR-кабель для буксируемых цепей на основании DIN VDE 0295, 0250, 0281
Температурный диапазон
подвижно от -30 °C до +90 °C
стационарно от -40 °C до +90 °C
Номинальное напряжение
жилы питания...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPSERV Сверхгибкий сервокабель для энергоцепей 0,6/1 кВ, PUR-оболочка, безгалогеновый
- Специальный PUR-кабель для буксируемых цепей на основании DIN VDE 0295, 0250, 0281
-
Температурный диапазонподвижно от -30 °C до +90 °Cстационарно от -40 °C до +90 °C
-
Номинальное напряжениежилы питания U0/U 600/1000 Вжилы управления U0/U 300/500 В
-
Испытательное напряжениежилы питания 4000 Вжилы управления 1000 В
-
Токовая нагрузкав соответствии с DIN VDE 0298 ч. 4
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно пр. 7,5x Ø кабелястационарно пр. 4x Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Жилы из тончайших медных проволок, в соответствии сDIN VDE 0295 кл.6
- Изоляция жил – PP, безгалогеновая
-
Маркировка жил:Жилы питания:Жила 1: черная с маркировкой U/L1/C/L+Жила 2: черная с маркировкой V/L2Жила 3: черная с маркировкой W/L3/D/L-Жилы управления:TOPSERV® 110Жила 1: черная с маркировко BR1Жила 2: черная с маркировкой BR2TOPSERV® 120Пара 1: черная с цифрами Nr. 5+6Пара 2: черная с цифрами Nr. 7+8
- Экранирование жил управления попарно алюминиевой фольгой, луженым проволочным элементом и луженой медной оплеткой
- Жилы управления скручены попарно и с питающими жилами
- Обмотка из флиса
- Общий экран из луженой медной оплетки, покрытие мин. 80%
- Обмотка из флиса
- Внешняя оболочка – PUR-материал
- Цвет оболочки – петроль (RAL 5018)
- Низкая емкость за счет PP-изоляции
- PUR-оболочка с низким коэффициентом трения, устойчива к гидролизу и микробам, не содержит галогенов
- Для соответствия требованиям ЭМС, т.е. помехоустойчивости, этот особо гибкий кабель имеет дополнительный общий экран
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
- При использовании в буксируемых цепях следует соблюдать инструкции по монтажу
- Кабели для датчичков и сервоприводов по UL- нормам в соответствии, например, со стандартами Siemens, Bosch Rexroth, Lenze и др. см. главу N
Данный тип кабеля состоит из жил питания и управления для функции торможения и тепловой защиты. Прецизионным серводвигателям, которые широко используются в высокотехнологичных процессах производства, необходимы качественные, надежные и долговечные кабели. Предлагаемые кабели полностью соответствуют этим требованиям, равно как и требованиям электромагнитной совместимости (ЭMC). Также их можно применять в буксируемых цепях. Производство ведется на основании спецификаций известных производителей серводвигателей и устройств управления, также контролируется соответствие стандартам VDE. Используются для систем SIMODRIVE.
ЭМС = электромагнитная совместимость.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 71990 | (4 x 1,5 + 2 x (2 G 1,0)) | 12,6 | 186,0 | 242,0 | 16 |
| 71991 | (4 x 2,5 + 2 x (2 G 1,0)) | 15,0 | 231,0 | 316,0 | 14 |
| 71992 | (4 x 4 + 2 x (2 G 1,0)) | 16,0 | 308,0 | 415,0 | 12 |
| 71993 | (4 x 6 + 2 x (2 G 1,0)) | 18,2 | 420,0 | 574,0 | 10 |
| 71994 | (4 x 10 + 2 x (2 G 1,0)) | 22,8 | 647,0 | 805,0 | 8 |
| 71995 | (4 x 16 + 2 x (2 G 1,0)) | 25,0 | 918,0 | 1122,0 | 6 |
| 71996 | (4 x 25 + 2 x (2 G 1,0)) | 27,7 | 1400,0 | 1584,0 | 4 |
| 72106 | (4 x 35 + 2 x (2 G 1,0)) | 32,0 | 1882,0 | 2185,0 | 2 |
| 71997 | (4 x 50 + 2 x (2 G 1,0)) | 37,0 | 2574,0 | 2977,0 | 1 |
