TOPSERV two-approvals Cервокабель повышенной гибкости для буксируемых цепей, 0,6/1 кВ, PUR-оболочка, UL/CSA, с рег. номером VDE, безгалогеновый, DESINA в соотв. со стандартом SIEMENS 6FX8008- 6FX7008-
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Специальный PUR-кабель для буксируемых цепей в соответствии с UL AWM станд. 21223 CSA AWM или 20234 CSA AWM с регистрацией VDE Температурный диапазон подвижно от -30 °C до +80 °C стационарно от -40 °C до +80...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPSERV two-approvals Cервокабель повышенной гибкости для буксируемых цепей, 0,6/1 кВ, PUR-оболочка, UL/CSA, с рег. номером VDE, безгалогеновый, DESINA в соотв. со стандартом SIEMENS 6FX8008- 6FX7008-
Технические характеристики
  • Специальный PUR-кабель для буксируемых цепей в соответствии с UL AWM станд. 21223 CSA AWM или 20234 CSA AWM с регистрацией VDE
  • Температурный диапазон
    подвижно от -30 °C до +80 °C
    стационарно от -40 °C до +80 °C
  • Номинальное напряжение
    VDE U0/U 600/1000 В
    UL/CSA 1000 В
  • Испытательное напряжение
    (50 Гц)
    4000 В
  • Сопротивление изоляции
    мин. 20 МОм x км
  • Сопротивление связи
    макс. 250 Ом/км
  • Минимальный радиус изгиба
    подвижно 7,5xØ кабеля
    стационарно 4xØ кабеля

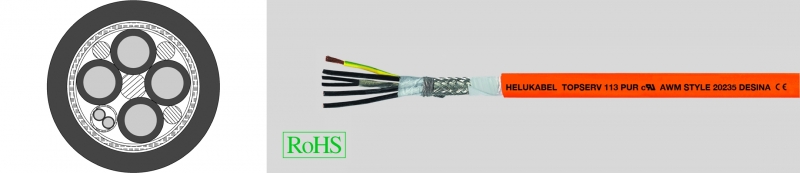

Строение
  • Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6, IEC 60228 кл. 6
  • Изоляция жил – полипропилен, безгалогеновый
  • Жилы питания
    Жила 1: черная с маркировкой U/L1/C/L+
    Жила 2: черная с маркировкой V/L2
    Жила 3: черная с маркировкой W/L3/D/L-
    Жилы управления
    TOPSERV® 109 PUR без пар управления
    TOPSERV® 113 PUR с 1 парой управления
    стандарт Siemens
    Ader 1: черная с маркировкой BR1
    Ader 2: белая с маркировкой BR2
    стандарт Lenze
    Жила 1: коричневая с маркировкой BR1
    Жила 2: белая с маркировкой BR2
    TOPSERV® 121 PUR mit 2 Steuerpaaren
    Пара 1: черная с цифровой маркировкой № 5+6
    Пара 2: черная с цифровой маркировкой № 7+8
  • Жила заземления – желто-зеленая
  • Экранирование жил управления парами луженой медной оплеткой
  • Жилы питания скручены с жилами управления и с опорным филлером с оптимальным шагом
  • Обмотка из флиса обеспечивает низкий коэффициент трения
  • Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85%
  • Внешняя оболочка – PUR-материал
  • Цвет оболочки – оранжевый (RAL 2003)
  • С разметкой метража
Свойства
  • Внешняя PUR-оболочка с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
  • Оптимальные материалы изоляции обеспечивают стойкость к маслам том числе минеральным маслам), смазкам, хладагентам, гидравлическим жидкостям, а также множеству щелочей и растворителей
  • За счет экранирующей оплетки покрытием пр. 85% обеспечивается оптимальное соответствие требованиям к ЭМС
  • Кабели производятся по высоким стандартам качества и соответствуют стандарту DESINA®
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Стойкость к чистящим и дезинфицирующим средствам согласно стандарту ECOLAB®
Испытания
  • Самозатухающая, не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тест B)
Указания
  • Соответствующие кабели для датчиков см. в описании TOPGEBER® 512 PUR
  • Кабели для двигателей с PVC-оболочкой для гибкой и стационарной прокладки см. в описании TOPSERV®PVC
  • Относящиеся к SIEMENS обозначения артикулов 6FX 8008-… являются зарегистрированными товарными знаками Siemens AG и служат только для сравнения.
  • В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
  • При использовании в буксируемых цепях (подвижных кабель-каналах) соблюдать инструкции по монтажу
  • DESINA®: пояснение см. во введении
  • Скобками () обозначается экран
Применение
Отличный кабель для питания двигателей (специально для двигателей DNC). Специально разработан для использования в буксируемых цепях (подвижных кабель-каналах), манипуляторах, роботах, станках, обрабатывающих и перерабатывающих машинах. Оптимальный внешний диаметр, сниженный вес и превосходные параметры скручивания обеспечивают применение в многосменном режиме с высокими нагрузками циклов переменных изгибов. Рекомендуется для использования в качестве кабелей питания между частотным преобразователем и серводвигателем.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во жил x
номинальное
сечение, мм²
для Система OEM Арт.№  Цвет
оболочки
Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км AWG-номер
707228 (4 G 1 + (2 x 0,5)) Lenze - orange RAL 2003 10,5 88,0 161,0 16
707229 (4 G 1,5 + (2 x 0,5)) Lenze - orange RAL 2003 11,5 106,0 186,0 16
707230 (4 G 2,5 + (2 x 0,5)) Lenze - orange RAL 2003 13,2 152,0 263,0 14
707231 (4 G 4 + (2 x 1,0)) Lenze - orange RAL 2003 14,6 229,0 337,0 12
707232 (4 G 6 + (2 x 1,0)) Lenze - orange RAL 2003 16,8 312,0 488,0 10
707746 (4 G 10 + (2 x 1,0)) Lenze - orange RAL 2003 20,1 508,0 688,0 8
707747 (4 G 16 + (2 x 1,0)) Lenze - orange RAL 2003 23,8 751,0 1046,0 6
