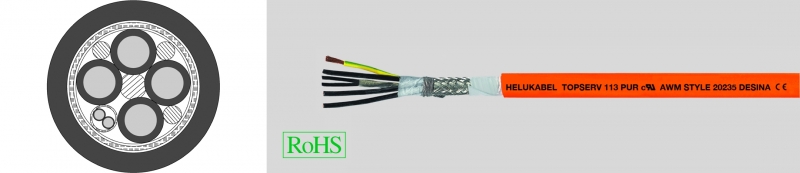

TOPSERV® 113, высокогибкий сервокабель для буксируемых цепей с 1 сигнальной парой в соответствии с Siemens Standard 6FX8008Plus и Lenze, 0,6/1кВ
TOPSERV two-approvals Cервокабель повышенной гибкости для буксируемых цепей, 0,6/1 кВ, PUR-оболочка, UL/CSA, с рег. номером VDE, безгалогеновый, DESINA в соотв. со стандартом SIEMENS 6FX8008- 6FX7008-
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный PUR-кабель для буксируемых цепей в соответствии с UL AWM станд. 21223 CSA AWM или 20234 CSA AWM с регистрацией VDE
Температурный диапазон
подвижно от -30 °C до +80 °C
стационарно от -40 °C до +80...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPSERV two-approvals Cервокабель повышенной гибкости для буксируемых цепей, 0,6/1 кВ, PUR-оболочка, UL/CSA, с рег. номером VDE, безгалогеновый, DESINA в соотв. со стандартом SIEMENS 6FX8008- 6FX7008-
- Специальный PUR-кабель для буксируемых цепей в соответствии с UL AWM станд. 21223 CSA AWM или 20234 CSA AWM с регистрацией VDE
-
Температурный диапазонподвижно от -30 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеVDE U0/U 600/1000 ВUL/CSA 1000 В
-
Испытательное напряжение(50 Гц)4000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 7,5xØ кабелястационарно 4xØ кабеля
- Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6, IEC 60228 кл. 6
- Изоляция жил – полипропилен, безгалогеновый
-
Жилы питанияЖила 1: черная с маркировкой U/L1/C/L+Жила 2: черная с маркировкой V/L2Жила 3: черная с маркировкой W/L3/D/L-Жилы управленияTOPSERV® 109 PUR без пар управленияTOPSERV® 113 PUR с 1 парой управлениястандарт SiemensAder 1: черная с маркировкой BR1Ader 2: белая с маркировкой BR2стандарт LenzeЖила 1: коричневая с маркировкой BR1Жила 2: белая с маркировкой BR2TOPSERV® 121 PUR mit 2 SteuerpaarenПара 1: черная с цифровой маркировкой № 5+6Пара 2: черная с цифровой маркировкой № 7+8
- Жила заземления – желто-зеленая
- Экранирование жил управления парами луженой медной оплеткой
- Жилы питания скручены с жилами управления и с опорным филлером с оптимальным шагом
- Обмотка из флиса обеспечивает низкий коэффициент трения
- Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85%
- Внешняя оболочка – PUR-материал
- Цвет оболочки – оранжевый (RAL 2003)
- С разметкой метража
- Внешняя PUR-оболочка с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
- Оптимальные материалы изоляции обеспечивают стойкость к маслам (в том числе минеральным маслам), смазкам, хладагентам, гидравлическим жидкостям, а также множеству щелочей и растворителей
- За счет экранирующей оплетки покрытием пр. 85% обеспечивается оптимальное соответствие требованиям к ЭМС
- Кабели производятся по высоким стандартам качества и соответствуют стандарту DESINA®
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Стойкость к чистящим и дезинфицирующим средствам согласно стандарту ECOLAB®
Испытания
- Самозатухающая, не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тест B)
- Соответствующие кабели для датчиков см. в описании TOPGEBER® 512 PUR
- Кабели для двигателей с PVC-оболочкой для гибкой и стационарной прокладки см. в описании TOPSERV®PVC
- Относящиеся к SIEMENS обозначения артикулов 6FX 8008-… являются зарегистрированными товарными знаками Siemens AG и служат только для сравнения.
- В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
- При использовании в буксируемых цепях (подвижных кабель-каналах) соблюдать инструкции по монтажу
- DESINA®: пояснение см. во введении
- Скобками () обозначается экран
Отличный кабель для питания двигателей (специально для двигателей DNC). Специально разработан для использования в буксируемых цепях (подвижных кабель-каналах), манипуляторах, роботах, станках, обрабатывающих и перерабатывающих машинах. Оптимальный внешний диаметр, сниженный вес и превосходные параметры скручивания обеспечивают применение в многосменном режиме с высокими нагрузками циклов переменных изгибов. Рекомендуется для использования в качестве кабелей питания между частотным преобразователем и серводвигателем.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
для Система | OEM Арт.№ | Цвет оболочки |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 707228 | (4 G 1 + (2 x 0,5)) | Lenze | - | orange RAL 2003 | 10,5 | 88,0 | 161,0 | 16 |
| 707229 | (4 G 1,5 + (2 x 0,5)) | Lenze | - | orange RAL 2003 | 11,5 | 106,0 | 186,0 | 16 |
| 707230 | (4 G 2,5 + (2 x 0,5)) | Lenze | - | orange RAL 2003 | 13,2 | 152,0 | 263,0 | 14 |
| 707231 | (4 G 4 + (2 x 1,0)) | Lenze | - | orange RAL 2003 | 14,6 | 229,0 | 337,0 | 12 |
| 707232 | (4 G 6 + (2 x 1,0)) | Lenze | - | orange RAL 2003 | 16,8 | 312,0 | 488,0 | 10 |
| 707746 | (4 G 10 + (2 x 1,0)) | Lenze | - | orange RAL 2003 | 20,1 | 508,0 | 688,0 | 8 |
| 707747 | (4 G 16 + (2 x 1,0)) | Lenze | - | orange RAL 2003 | 23,8 | 751,0 | 1046,0 | 6 |
Купить TOPSERV two-approvals Cервокабель повышенной гибкости для буксируемых цепей, 0,6/1 кВ, PUR-оболочка, UL/CSA, с рег. номером VDE, безгалогеновый, DESINA в соотв. со стандартом SIEMENS 6FX8008- 6FX7008- в регионе Ярославль.
