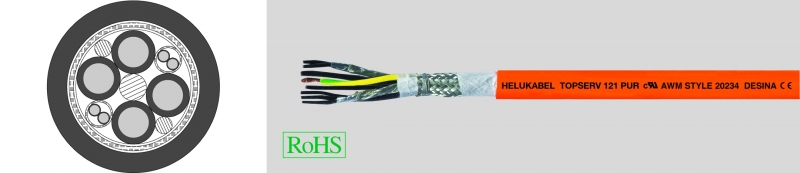

TOPSERV® 121, высокогибкий сервокабель для буксируемых цепей с 2 сигнальными парами в соответствии со стандартом Indramat INK
TOPSERV two-approvals Cервокабель повышенной гибкости для буксируемых цепей, 0,6/1 кВ, PUR-оболочка, UL/CSA, с рег. номером VDE, безгалогеновый, DESINA в соотв. со стандартом Indramat INK
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный PUR-кабель для буксируемых цепей в соответствии с UL AWM станд. 21223 CSA AWM или 20234 CSA AWM с регистрацией VDE
Температурный диапазон
подвижно от -30 °C до +80 °C
стационарно от -40 °C до +80...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPSERV two-approvals Cервокабель повышенной гибкости для буксируемых цепей, 0,6/1 кВ, PUR-оболочка, UL/CSA, с рег. номером VDE, безгалогеновый, DESINA в соотв. со стандартом Indramat INK
- Специальный PUR-кабель для буксируемых цепей в соответствии с UL AWM станд. 21223 CSA AWM или 20234 CSA AWM с регистрацией VDE
-
Температурный диапазонподвижно от -30 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеVDE U0/U 600/1000 ВUL/CSA 1000 В
-
Испытательное напряжение(50 Гц)4000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 7,5xØ кабелястационарно 4xØ кабеля
- Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6, IEC 60228 кл. 6
- Изоляция жил – полипропилен, безгалогеновый
-
Жилы питанияЖила 1: черная с маркировкой U/L1/C/L+Жила 2: черная с маркировкой V/L2Жила 3: черная с маркировкой W/L3/D/L-Жилы управленияTOPSERV® 109 PUR без пар управленияTOPSERV® 113 PUR с 1 парой управлениястандарт SiemensAder 1: черная с маркировкой BR1Ader 2: белая с маркировкой BR2стандарт LenzeЖила 1: коричневая с маркировкой BR1Жила 2: белая с маркировкой BR2TOPSERV® 121 PUR mit 2 SteuerpaarenПара 1: черная с цифровой маркировкой № 5+6Пара 2: черная с цифровой маркировкой № 7+8
- Жила заземления – желто-зеленая
- Экранирование жил управления парами луженой медной оплеткой
- Жилы питания скручены с жилами управления и с опорным филлером с оптимальным шагом
- Обмотка из флиса обеспечивает низкий коэффициент трения
- Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85%
- Внешняя оболочка – PUR-материал
- Цвет оболочки – оранжевый (RAL 2003)
- С разметкой метража
- Внешняя PUR-оболочка с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
- Оптимальные материалы изоляции обеспечивают стойкость к маслам (в том числе минеральным маслам), смазкам, хладагентам, гидравлическим жидкостям, а также множеству щелочей и растворителей
- За счет экранирующей оплетки покрытием пр. 85% обеспечивается оптимальное соответствие требованиям к ЭМС
- Кабели производятся по высоким стандартам качества и соответствуют стандарту DESINA®
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Стойкость к чистящим и дезинфицирующим средствам согласно стандарту ECOLAB®
Испытания
- Самозатухающая, не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тест B)
- Соответствующие кабели для датчиков см. в описании TOPGEBER® 512 PUR
- Кабели для двигателей с PVC-оболочкой для гибкой и стационарной прокладки см. в описании TOPSERV®PVC
- Относящиеся к SIEMENS обозначения артикулов 6FX 8008-… являются зарегистрированными товарными знаками Siemens AG и служат только для сравнения.
- В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
- При использовании в буксируемых цепях (подвижных кабель-каналах) соблюдать инструкции по монтажу
- DESINA®: пояснение см. во введении
- Скобками () обозначается экран
Отличный кабель для питания двигателей (специально для двигателей DNC). Специально разработан для использования в буксируемых цепях (подвижных кабель-каналах), манипуляторах, роботах, станках, обрабатывающих и перерабатывающих машинах. Оптимальный внешний диаметр, сниженный вес и превосходные параметры скручивания обеспечивают применение в многосменном режиме с высокими нагрузками циклов переменных изгибов. Рекомендуется для использования в качестве кабелей питания между частотным преобразователем и серводвигателем.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
для Система | OEM Арт.№ | Цвет оболочки |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 706003 | (4 G 0,75 + (2 x 0,5)) | Indramat | INK-0670 | orange RAL 2003 | 10,0 | 77,0 | 166,0 | 17 |
| 73774 | (4 G 1 + 2 x (2 x 0,75)) | Indramat | INK-0653 | orange RAL 2003 | 11,5 | 148,0 | 254,0 | 17 |
| 76103 | (4 G 1,5 + 2 x (2 x 0,5)) | - | - | orange RAL 2003 | 12,4 | 145,0 | 250,0 | 17 |
| 73579 | (4 G 1,5 + 2 x (2 x 1,0)) | - | - | orange RAL 2003 | 12,6 | 182,0 | 262,0 | 16 |
| 700561 | (4 G 1,5 + 2 x (2 x 0,75)) | Indramat | INK-0650 | orange RAL 2003 | 12,2 | 170,0 | 290,0 | 16 |
| 73580 | (4 G 2,5 + 2 x (2 x 1,0)) | Indramat | INK-0602 | orange RAL 2003 | 14,6 | 229,0 | 336,0 | 14 |
| 78955 | (4 G 2,5 + 2 x (2 x 1,5)) | - | - | orange RAL 2003 | 15,6 | 241,0 | 350,0 | 14 |
| 74094 | (4 G 4 + 2 x (2 x 1,0)) | - | - | orange RAL 2003 | 16,2 | 312,0 | 475,0 | 12 |
| 700562 | (4 G 4 + (2 x 1,0) + (2 x 1,5)) | Indramat | INK-0603 | orange RAL 2003 | 16,0 | 318,0 | 485,0 | 12 |
| 78956 | (4 G 4 + 2 x (2 x 1,5)) | - | - | orange RAL 2003 | 16,7 | 324,0 | 490,0 | 12 |
| 74095 | (4 G 6 + 2 x (2 x 1,0)) | - | - | orange RAL 2003 | 18,2 | 437,0 | 606,0 | 10 |
| 700563 | (4 G 6 + (2 x 1,0) + (2 x 1,5)) | Indramat | INK-0604 | orange RAL 2003 | 18,8 | 445,0 | 615,0 | 10 |
| 78957 | (4 G 6 + 2 x (2 x 1,5)) | - | - | orange RAL 2003 | 19,0 | 450,0 | 621,0 | 10 |
| 74096 | (4 G 10 + 2 x (2 x 1,0)) | - | - | orange RAL 2003 | 21,5 | 609,0 | 905,0 | 8 |
| 700564 | (4 G 10 + (2 x 1,0) + (2 x 1,5)) | Indramat | INK-0605 | orange RAL 2003 | 22,4 | 610,0 | 915,0 | 8 |
| 78958 | (4 G 10 + 2 x (2 x 1,5)) | - | - | orange RAL 2003 | 22,4 | 625,0 | 925,0 | 8 |
| 75978 | (4 G 16 + 2 x (2 x 1,5)) | Indramat | INK-0606 | orange RAL 2003 | 26,9 | 904,0 | 1226,0 | 6 |
| 75979 | (4 G 25 + 2 x (2 x 1,5)) | Indramat | INK-0607 | orange RAL 2003 | 28,0 | 1323,0 | 1595,0 | 4 |
| 75980 | (4 G 35 + 2 x (2 x 1,5)) | Indramat | INK-0667 | orange RAL 2003 | 32,5 | 1621,0 | 2196,0 | 2 |
| 700565 | (4 G 50 + 2 x (2 x 2,5)) | Indramat | INK-0668 | orange RAL 2003 | 37,0 | 2600,0 | 3000,0 | 1 |
