TOPSERV two-approvals Гибкий сервокабель, 0,6/1 кВ, PVC-оболочка, UL/CSA, с рег. номером VDE, DESINA в соотв. со стандартом SIEMENS 6FX5008
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Специальный PVC-кабель для двигателей в соответствии с UL AWM станд. 2570 CSA AWM с VDE-регистрацией Температурный диапазон подвижно от -0°C до +60°C стационарно от -20°C до +80°C Номинальное напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPSERV two-approvals Гибкий сервокабель, 0,6/1 кВ, PVC-оболочка, UL/CSA, с рег. номером VDE, DESINA в соотв. со стандартом SIEMENS 6FX5008
Технические характеристики
  • Специальный PVC-кабель для двигателей в соответствии с UL AWM станд. 2570 CSA AWM
    с VDE-регистрацией
  • Температурный диапазон
    подвижно от -0°C до +60°C
    стационарно от -20°C до +80°C
  • Номинальное напряжение
    VDE U0/U 600/1000 В
    UL/CSA 1000 В
  • Испытательное напряжение
    (50 Гц)
    4000 В
  • Минимальный радиус изгиба
    подвижно 15xØ кабеля
    стационарно 5xØ кабеля
    мин. 100 000 циклов

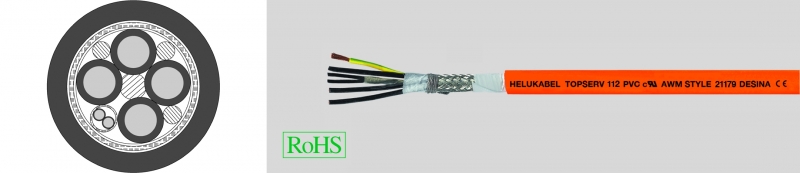

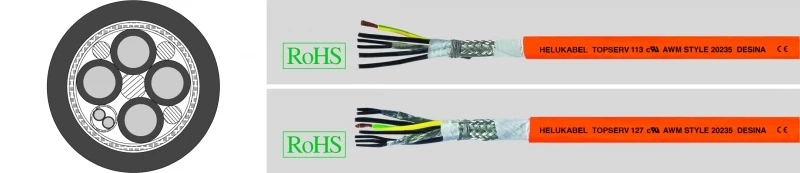

Строение
  • Жилы из медных проволок в соответствии с DIN EN 60228
    кл. 5 тонкая проволока
    кл. 6 особо тонкая проволока
  • Изоляция жил:
    до 6 мм² безгалогеновый PP
    от 10 мм² PVC
  • Маркировка жил
    Жилы питания
  • Жила 1: черная с маркировкой U/L1/C/L+
    Жила 2: черная с маркировкой V/L2
    Жила 3: черная с маркировкой W/L3/D/L-
  • Жилы управления
    TOPSERV® 108 PVC без пар управления
    TOPSERV® 112 PVC с 1 парой управления
    стандарт Siemens
    Жила 1: черная с маркировкой BR1
    Жила 2: белая с маркировкой BR2
    стандарт Lenze
    Жила 1: коричневая маркировкой BR1
    Жила 2: белая с маркировкой BR2
    TOPSERV® 119 PVC с 2 парами управления
    Пара 1: черная с маркировкой № 5+6
    Пара 2: черная с маркировкой № 7+8
  • Жила заземления – желто-зеленая
  • Экранирование жил управления парами луженой медной оплеткой
  • Жилы питания скручены вместе с жилами управления скручены и опорными филлерами с оптимальным шагом
  • Обмотка из флиса
  • Общий экран в виде оплетки из луженых медных проволок, покрытие пр. 85%
  • Внешняя оболочка – PVC
  • Цвет оболочки – оранжевый (RAL 2003)
Свойства
  • Низкая емкость до 6 мм² включительно
  • Внешняя оболочка – маслостойкий PVC-полимер
  • За счет экранирующей оплетки с покрытием пр. 85% соответствует требованиям к электромагнитной совместимости (ЭМС)
  • Кабели производятся по высоким стандартам качества и соответствуют стандарту DESINA® Standard
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
  • Не распространяющая горение PVC-оболочка в соответствии с DIN EN 60332-1-1 до -1-3 (VDE 0482-332-1-1 до -1-3)
Указания
  • Соответствующие кабели для датчиков с PVC-оболочкой см. в описании TOPGEBER® 511 PVC.
  • Пригодные для буксируемых цепей кабели с PUR-оболочкой см. в описании TOPSERV®PUR.
  • Относящиеся к SIEMENS обозначения артикулов 6FX 5008-… являются зарегистрированными товарными знаками Siemens AG и служат только для сравнения.
  • Скобками () обозначается экран
  • Desina®: пояснение см. во введении.
Применение
Хорошая альтернатива PUR-кабелям для стационарной прокладки и для соединения в робототехнике, станках, обрабатывающих и перерабатывающих машинах.
Рекомендуется, прежде всего, в качестве питающего кабеля между частотным преобразователем и серводвигателем.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во жил x
номинальное
сечение, мм²
для Система OEM Арт.№  Цвет
оболочки
Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км AWG-номер
707280 (4 G 1,5 + (2 x 1,5)) Siemens 6FX5008-1BA11 orange RAL 2003 10,4 140,0 190,0 16
707281 (4 G 2,5 + (2 x 1,5)) Siemens 6FX5008-1BA21 orange RAL 2003 12,0 185,0 256,0 14
707282 (4 G 4 + (2 x 1,5)) Siemens 6FX5008-1BA31 orange RAL 2003 13,6 257,0 341,0 12
707283 (4 G 6 + (2 x 1,5)) Siemens 6FX5008-1BA41 orange RAL 2003 15,6 348,0 454,0 10
707284 (4 G 10 + (2 x 1,5)) Siemens 6FX5008-1BA51 orange RAL 2003 21,0 502,0 794,0 8
707285 (4 G 16 + (2 x 1,5)) Siemens 6FX5008-1BA61 orange RAL 2003 24,1 741,0 1125,0 6
707286 (4 G 25 + (2 x 1,5)) Siemens 6FX5008-1BA25 orange RAL 2003 28,3 1100,0 1576,0 4
707287 (4 G 35 + (2 x 1,5)) Siemens 6FX5008-1BA35 orange RAL 2003 31,4 1498,0 2049,0 2
707288 (4 G 50 + (2 x 1,5)) Siemens 6FX5008-1BA50 orange RAL 2003 34,5 2500,0 2818,0 1
