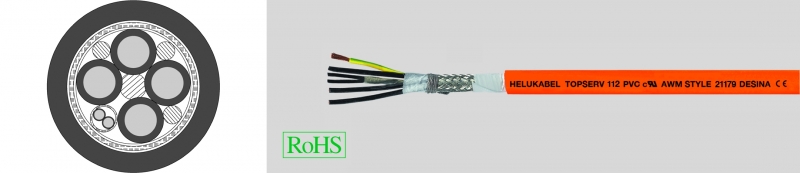

TOPSERV® 112, сервокабель с 1 сигнальной парой по стандартам Siemens 6FX5008 и Lenze с PVC-оболочкой для фиксированной прокладки либо прокладки в условиях

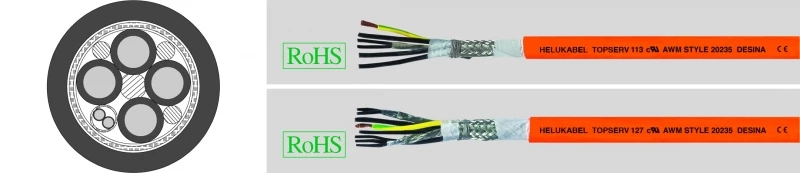

TOPSERV two-approvals Гибкий сервокабель, 0,6/1 кВ, PVC-оболочка, UL/CSA, с рег. номером VDE, DESINA в соотв. со стандартом SIEMENS 6FX5008
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный PVC-кабель для двигателей в соответствии с UL AWM станд. 2570 CSA AWM
с VDE-регистрацией
Температурный диапазон
подвижно от -0°C до +60°C
стационарно от -20°C до +80°C
Номинальное напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPSERV two-approvals Гибкий сервокабель, 0,6/1 кВ, PVC-оболочка, UL/CSA, с рег. номером VDE, DESINA в соотв. со стандартом SIEMENS 6FX5008
-
Специальный PVC-кабель для двигателей в соответствии с UL AWM станд. 2570 CSA AWMс VDE-регистрацией
-
Температурный диапазонподвижно от -0°C до +60°Cстационарно от -20°C до +80°C
-
Номинальное напряжениеVDE U0/U 600/1000 ВUL/CSA 1000 В
-
Испытательное напряжение(50 Гц)4000 В
-
Минимальный радиус изгибаподвижно 15xØ кабелястационарно 5xØ кабелямин. 100 000 циклов
-
Жилы из медных проволок в соответствии с DIN EN 60228кл. 5 тонкая проволокакл. 6 особо тонкая проволока
-
Изоляция жил:до 6 мм² безгалогеновый PPот 10 мм² PVC
-
Маркировка жилЖилы питания
-
Жила 1: черная с маркировкой U/L1/C/L+Жила 2: черная с маркировкой V/L2Жила 3: черная с маркировкой W/L3/D/L-
-
Жилы управленияTOPSERV® 108 PVC без пар управленияTOPSERV® 112 PVC с 1 парой управлениястандарт SiemensЖила 1: черная с маркировкой BR1Жила 2: белая с маркировкой BR2стандарт LenzeЖила 1: коричневая маркировкой BR1Жила 2: белая с маркировкой BR2TOPSERV® 119 PVC с 2 парами управленияПара 1: черная с маркировкой № 5+6Пара 2: черная с маркировкой № 7+8
- Жила заземления – желто-зеленая
- Экранирование жил управления парами луженой медной оплеткой
- Жилы питания скручены вместе с жилами управления скручены и опорными филлерами с оптимальным шагом
- Обмотка из флиса
- Общий экран в виде оплетки из луженых медных проволок, покрытие пр. 85%
- Внешняя оболочка – PVC
- Цвет оболочки – оранжевый (RAL 2003)
- Низкая емкость до 6 мм² включительно
- Внешняя оболочка – маслостойкий PVC-полимер
- За счет экранирующей оплетки с покрытием пр. 85% соответствует требованиям к электромагнитной совместимости (ЭМС)
- Кабели производятся по высоким стандартам качества и соответствуют стандарту DESINA® Standard
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Не распространяющая горение PVC-оболочка в соответствии с DIN EN 60332-1-1 до -1-3 (VDE 0482-332-1-1 до -1-3)
- Соответствующие кабели для датчиков с PVC-оболочкой см. в описании TOPGEBER® 511 PVC.
- Пригодные для буксируемых цепей кабели с PUR-оболочкой см. в описании TOPSERV®PUR.
- Относящиеся к SIEMENS обозначения артикулов 6FX 5008-… являются зарегистрированными товарными знаками Siemens AG и служат только для сравнения.
- Скобками () обозначается экран
- Desina®: пояснение см. во введении.
Хорошая альтернатива PUR-кабелям для стационарной прокладки и для соединения в робототехнике, станках, обрабатывающих и перерабатывающих машинах.
Рекомендуется, прежде всего, в качестве питающего кабеля между частотным преобразователем и серводвигателем.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
для Система | OEM Арт.№ | Цвет оболочки |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 707280 | (4 G 1,5 + (2 x 1,5)) | Siemens | 6FX5008-1BA11 | orange RAL 2003 | 10,4 | 140,0 | 190,0 | 16 |
| 707281 | (4 G 2,5 + (2 x 1,5)) | Siemens | 6FX5008-1BA21 | orange RAL 2003 | 12,0 | 185,0 | 256,0 | 14 |
| 707282 | (4 G 4 + (2 x 1,5)) | Siemens | 6FX5008-1BA31 | orange RAL 2003 | 13,6 | 257,0 | 341,0 | 12 |
| 707283 | (4 G 6 + (2 x 1,5)) | Siemens | 6FX5008-1BA41 | orange RAL 2003 | 15,6 | 348,0 | 454,0 | 10 |
| 707284 | (4 G 10 + (2 x 1,5)) | Siemens | 6FX5008-1BA51 | orange RAL 2003 | 21,0 | 502,0 | 794,0 | 8 |
| 707285 | (4 G 16 + (2 x 1,5)) | Siemens | 6FX5008-1BA61 | orange RAL 2003 | 24,1 | 741,0 | 1125,0 | 6 |
| 707286 | (4 G 25 + (2 x 1,5)) | Siemens | 6FX5008-1BA25 | orange RAL 2003 | 28,3 | 1100,0 | 1576,0 | 4 |
| 707287 | (4 G 35 + (2 x 1,5)) | Siemens | 6FX5008-1BA35 | orange RAL 2003 | 31,4 | 1498,0 | 2049,0 | 2 |
| 707288 | (4 G 50 + (2 x 1,5)) | Siemens | 6FX5008-1BA50 | orange RAL 2003 | 34,5 | 2500,0 | 2818,0 | 1 |
