TP Cord
Производитель —
Оценка (средняя 5)
Поставляется с установленными соединителями. Максимальная длина соединительного кабеля 10м.
Малый диаметр соединительного кабеля, позволяющий производить подключение к соединителю RJ45.
Превосходит категорию 5 международных кабельных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TP Cord
- Поставляется с установленными соединителями. Максимальная длина соединительного кабеля 10м.
- Малый диаметр соединительного кабеля, позволяющий производить подключение к соединителю RJ45.
- Превосходит категорию 5 международных кабельных стандартов ISO/IEC 11801 и EN 50173.
- Простое подключение терминалов с встроенным интерфейсом RJ45 к помехоустойчивым кабельным системам Industrial Ethernet FC.
- Быстрый и безошибочный монтаж с использованием заготовленных и протестированных в заводских условиях изделий.
- Простота прокладки благодаря малому диаметру кабеля.
- Цветовая маркировка соединителей RJ45 для идентификации перекрещивающихся и не перекрещивающихся кабелей:
- красный цвет для перекрещивающихся
- зеленый для не перекрещивающихся кабелей.
Область применения

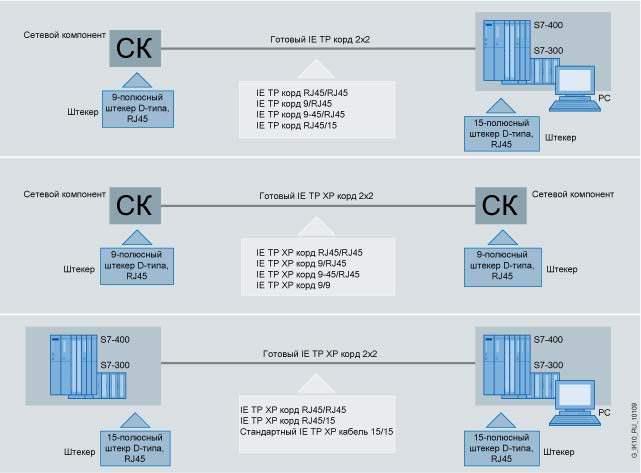

Использование ТР кордов для прямого соединения сетевых компонентов

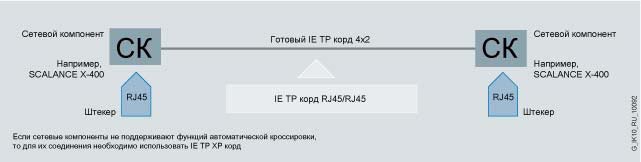

IE TP корд RJ45/RJ45 может быть использован для прямого соединения сетевых компонентов (10/100/1000 Mбит/сек)
Конструкция- Две пары жил.
- Каждая витая пара образована переплетением двух жил и двух кордовых нитей.
- Каждая витая пара помещена в пластиковую оболочку и экранирована двумя слоями алюминиевой фольги.
- Наружный экран в виде оплетки из луженой медной проволоки.
- Пластиковая (PVC) оболочка.
TP корд поставляется с заранее установленными соединителями в следующих версиях:
- TP корд RJ45/RJ45 с двумя соединителями RJ45.
- TP XP корд RJ45/RJ45 с двумя соединителями RJ45. Для соединения отвода с линией передачи.
- TP корд 9/RJ45 с одним 9-полюсным ITP соединителем и одним соединителем RJ45.
- TP XP корд 9/RJ45 с одним 9-полюсным ITP соединителем и одним соединителем RJ45. Для соединения отвода с линией передачи.
- TP корд 9-45/RJ45 с одним 9-полюсным ITP соединителем с отводом кабеля под углом 45° и одним соединителем RJ45.
- TP XP корд 9-45/RJ45 с одним 9-полюсным ITP соединителем с отводом кабеля под углом 45° и одним соединителем RJ45. Для соединения отвода с линией передачи.
- TP XP корд 9/9 с двумя 9-полюсными соединителями D-типа. Для соединения отвода с линией передачи.
- TP корд RJ45/15 с одним соединителем RJ45 и одним 15-полюсным соединителем D-типа. Используется для непосредственного подключения терминалов с встроенным ITP интерфейсом к сетевым компонентам с встроенным интерфейсом RJ45.
- TP XP корд RJ45/15 с одним соединителем RJ45 и одним 15-полюсным соединителем D-типа. Для соединения отвода с линией передачи.
- TP конвертирующий корд 15/RJ45 с одним 15-полюсным гнездом соединителем D-типа и одним соединителем RJ45. 15-полюсный соединитель оснащен приспособлением для фиксации подключаемого кабеля. Корд предназначен для подключения терминалов с встроенным интерфейсом RJ45 к системам на основе промышленных витых пар. Например, через стандартный ITP кабель 9/15.
Повышение гибкости кабельных соединений и обеспечение высоких показателей электромагнитной совместимости. Максимальное расстояние между двумя соединяемыми приборами может достигать 10м.
Адаптация кабельных соединений для работы с приборами, оснащенными различными типами интерфейсов.
Техническая спецификация
| Электрические характеристики при +20°C | |
|---|---|
| Затухание, не более: | |
| при 10МГц | 9.0Дб/100м |
| при 100МГц | 28.5Дб/100м |
| при 300МГц | 49.5Дб/100м |
| при 600МГц | 75.0Дб/100м |
| Сопротивление: | |
| в диапазоне частот от 1 до 100МГц | 100 Ом ± 15% |
| в диапазоне частот от 10 до 600МГц | 100 Ом ± 6% |
| Переходное затухание в местах соединений: | |
| при 10МГц | 80.0Дб |
| при 100МГц | 72.5Дб |
| при 300МГц | 65.0Дб |
| при 600МГц | 61.0Дб |
| Сопротивление передаче при 10МГц, не более | 10мОм/м |
| Волновое сопротивление | 300 Ом/км |
| Механические характеристики | |
| Стандартная кодировка типа кабеля | Ll 02YSCY 2x2x0.15/0.98 PIMF ICCS GN |
| Диаметр внутренних проводников | 0.5мм |
| Внешний диаметр кабеля | 3.7 х 5.8 ± 0.2 мм |
| Диаметр жилы | 0.98мм |
| Допустимый диапазон температур: | |
| рабочий | -40 … +70°C |
| транспортировки и хранения | -40 … +70°C |
| монтажа | 0 … +50°C |
| Допустимый радиус изгиба, не менее: | |
| многократный | 90мм |
| первый и последний | 40мм |
| Масса кабеля | 33кг/км |
| Наличие галогена | Есть |
| Огнестойкость | В соответствии с требованиями стандартов DIN VDE 0472, часть 804, тест типа B |
| Масло стойкость | Условно устойчивый к воздействию минеральных масел и смазок |
