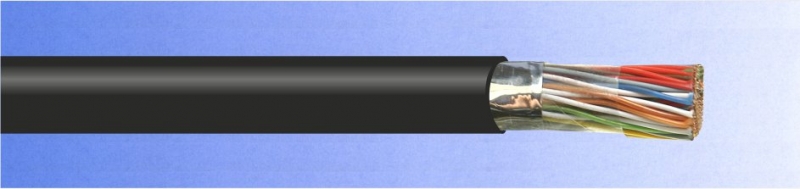

ТПнг(А)-HF, ТППнг(А)-HF, ТППэп-НДГ
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 и 145 В переменного тока частоты 50 Гц или напряжении до 315 и 200 В постоянного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ТПнг(А)-HF, ТППнг(А)-HF, ТППэп-НДГ
Область применения
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 и 145 В переменного тока частоты 50 Гц или напряжении до 315 и 200 В постоянного тока соответственно
Конструкция
- Жила — мягкая медная проволока
- Изоляция — полиэтилен, — полимерная композиция не содержащая (для ТППнг (А)-HF)
- Поясная изоляция — ПЭТФ пленка
- Экран — алюмополимерная лента
- Оболочка — полимерная композиция не содержащая галогенов
Технические данные
| Номинальное напряжение, кВ | 0,225 или 0,145 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | 10 |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 12 |
| Срок службы кабеля, лет | 15 |
| Климатическое исполнение | УХЛ, категория размещения 1, 2 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 1 |
| Кабели соответствуют требованиям | ТУ 3572-005-05014308-2009 |
| Сопротивление токопроводящих жил, Ом не более: | |
| диаметром 0,4 мм | 139 +/- 9 |
| диаметром 0,5 мм | 90 +/- 6 |
| диаметром 0,64 мм | 55 +/- 3 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||
|---|---|---|---|---|---|---|
| ТПнг (А)-HF | ТППнг (А)-HF | ТППэп-НДГ | ТПнг (А)-HF | ТППнг (А)-HF | ТППэп-НДГ | |
| 5х2х0,4 | 7,6 | 7,6 | 7,2 | 77 | 77 | 69 |
| 10х2х0,4 | 9,0 | 9,1 | 8,5 | 107 | 111 | 98 |
| 20х2х0,4 | 11,1 | 11,5 | 10,6 | 161 | 173 | 149 |
| 30х2х0,4 | 12,6 | 13,2 | 12,2 | 207 | 228 | 194 |
| 50х2х0,4 | 15,5 | 16,4 | 15,0 | 316 | 354 | 300 |
| 100х2х0,4 | 21,0 | 22,4 | 20,5 | 580 | 666 | 559 |
| 150х2х0,4 | 24,4 | 27,2 | 23,9 | 781 | 978 | 756 |
| 200х2х0,4 | 28,2 | 30,5 | 27,7 | 1044 | 1224 | 1018 |
| 5х2х0,5 | 8,5 | 8,5 | 8,0 | 96 | 96 | 87 |
| 10х2х0,5 | 10,2 | 10,3 | 9,7 | 137 | 143 | 126 |
| 20х2х0,5 | 12,8 | 13,2 | 12,3 | 213 | 230 | 200 |
| 30х2х0,5 | 15,3 | 15,9 | 14,9 | 304 | 333 | 289 |
| 50х2х0,5 | 18,2 | 20,1 | 17,7 | 431 | 533 | 414 |
| 100х2х0,5 | 24,8 | 27,2 | 24,3 | 807 | 991 | 782 |
| 150х2х0,5 | 30,0 | 31,9 | 29,5 | 1180 | 1360 | 1150 |
| 200х2х0,5 | 33,6 | 35,9 | 33,1 | 1484 | 1724 | 1448 |
| 5х2х0,64 | 9,5 | 9,5 | 9,1 | 121 | 123 | 112 |
| 10х2х0,64 | 11,6 | 11,7 | 11,1 | 181 | 190 | 169 |
| 20х2х0,64 | 15,5 | 15,9 | 15,0 | 318 | 342 | 302 |
| 30х2х0,64 | 17,9 | 18,5 | 17,4 | 422 | 461 | 403 |
| 50х2х0,64 | 22,4 | 23,3 | 21,9 | 672 | 745 | 649 |
| 100х2х0,64 | 30,3 | 31,8 | 29,9 | 1246 | 1406 | 1216 |
| 150х2х0,64 | 35,6 | 38,4 | 35,1 | 1711 | 2048 | 1676 |
| 200х2х0,64 | 41,0 | 43,3 | 40,5 | 2271 | 2599 | 2231 |
