Кабели телефонные городской связи
ТППэпЗ
Производитель —
Оценка (средняя 5)
ГОСТ Р 51311-99
Назначение
Кабели
предназначены для эксплуатации в местных
первичных сетях связи с номинальным
напряжением дистанционного питания до
225 и 145 В переменного тока частотой 50 Гц
или номинальным напряжением до 315 и 200
В постоянного тока...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ТППэпЗ
ГОСТ Р 51311-99
Назначение
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 и 145 В переменного тока частотой 50 Гц или номинальным напряжением до 315 и 200 В постоянного тока соответственно.
Кабели эксплуатируются при температуре окружаюей среды от -50 до +60 °С, с гидрофобным заполнением — от -50 до +50 °С.
Кабели могут быть изготовлены с защитным покровом типа Б; БГ; БбШп. Прокладка и монтаж кабеля должны производиться при температуре: от -10 до +60 °С — для кабелей в оболочке из ПВХ пластиката; от -15 до +60 °С — для кабелей с полиэтиленовой оболочкой; от -10 до +50 °С — для кабелей с гидрофобным заполнением и полиэтиленовой оболочкой.
Растягивающая нагрузка при прокладке — не более 50 Н/мм2 общего сечения токопроводящих жил.
Допустимый радиус изгиба небронированных кабелей — не менее 10 диаметров по пластмассовой оболочке, бронированных — не менее 12 диаметров по броне с пластмассовой оболочкой и не менее 20 диаметров по броне с алюминиевой оболочкой.
Транспортировка
Кабели в полиэтиленовой оболочке без гидрофобного заполнения с числом пар 100 и выше транспортируются под избыточным внутренним начальным давлением азота (0,5—1,0) кгс/см2.

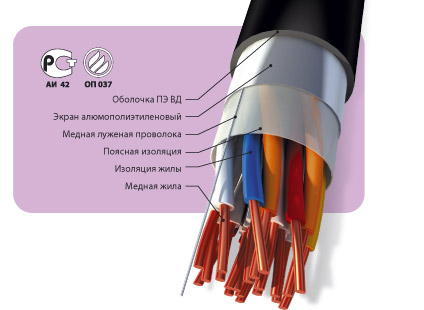

Конструкция
Жила медная сплошная номинальным диаметром 0,5; 0,4 мм. Изоляция жилы сплошная расцвеченная полиэтиленовая толщиной 0,25 ± 0,05; 0,20 ± 0,05 мм соответственно диаметрам жил. Поясная изоляция из лент ПВХ или ПЭТ-Э с обмоткой полиамидной нитью наложена с перекрытием. Экран из алюмополиэтиленовой ленты толщиной 0,15 мм, наложение продольное с перекрытием, под экран пропускается медная луженая проволока диаметром 0,4-0,5 мм.
Оболочка из полиэтилена высокого давления.
Влагонепроницаемость. В кабелях марок ТППэпЗ, ТППэпЗБ, ТП- ПэпЗБбШп свободное пространство сердечника на протяжении всей длины заполнено гидрофобным заполнением. Сердечник кабеля влагонепроницаем. Поверх поясной изоляции кабелей с заполненным сердечником проложен слой гидрофобного заполнителя, который совместно с заполненным сердечником обеспечивает влагонепроницаемость кабеля.
На наружной поверхности оболочки с интервалом 1 м нанесены: марка кабеля, код предприятия-изготовителя, год изготовления кабеля и мерные метки.
Также кабель может быть изготовлен с диаметром токопроводящей жилы 0,64 и 0,70 мм.
Номенклатура и конструктивные особенности
|
Марка |
Конструктивные особенности |
Преимущественная область применения |
|---|---|---|
|
ТППэп |
Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке |
Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи |
|
ТППэпЗ |
То же, с гидрофобным заполнением сердечника кабеля |
То же, и в условиях повышенной влажности |
|
ТППэпБ |
Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке, бронированный стальными лентами, с наружным защитным покровом |
Для прокладки в грунтах всех категорий, не характеризующихся повышенной коррозийной активностью по отношению к стальной броне, не подверженных мерзлотным деформациям |
|
ТППэпЗБ |
То же, с гидрофобным заполнением сердечника кабеля |
То же, и в условиях повышенной влажности |
|
ТППэпБГ |
Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке, бронированный стальными лентами с противокоррозийным покрытием |
Для прокладки в коллекторах, тоннелях, шахтах |
|
ТППэпБбШп |
Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке, бронированный стальными лентами, с наружным защитным шлангом из полиэтилена |
Для прокладки в грунтах всех категорий (кроме механизированной — в скальных грунтах), не подверженных мерзлотным деформациям |
|
ТППэпЗБбШп |
То же, с гидрофобным заполнением сердечника кабеля |
То же, и в условиях повышенной влажности |
|
ТПВ |
Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в оболочке из ПВХ пластиката |
Для прокладки по внутренним стенам зданий и внутри помещений |
|
ТПВнг |
То же, в оболочке из ПВХ пластиката пониженной горючести |
То же, и для прокладки в пучках |
|
ТППэпт |
Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополиэтиленовой ленты, в полиэтиленовой оболочке со встроенным тросом |
Для подвески на опорах |
Электрические параметры
|
Наименование параметров |
Частота тока, кГц |
Нормируемое номинальное значение |
|
|---|---|---|---|
|
диаметр 0,5 мм |
диаметр 0,4 мм |
||
|
1. Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км и температуру +20 °С, Ом |
постоянный ток |
90 + 5,9-6,0 |
139 ± 9 |
|
2. Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1 км и температуру 20 °С, МОм, не менее:
для 80 % значений
|
постоянный ток |
6 500 8 000 5 000 |
6 500 8 000 5 000 |
|
3. Рабочая емкость, пересчитанная 1 км длины, нФ, не более:
|
0,8 или 1,0 |
45 ± 5 50 ± 5 |
45 ± 5 50 ± 5 |
|
4. Коэффициент затухания, дБ/км, не более:
|
1,0-1024 1,0-1024 |
1,5-23,4 1,6-25,2 |
1,9-27,2 2,0-29,1 |
|
5. Переходное затухание на ближнем конце между парами кабелей парной скрутки на длине 300 м, дБ, не менее |
1,0 |
70 |
70 |
|
6. Идеальный коэффициент защитного действия металлопокровов без алюминиевой оболочки:
|
0,05 |
0,98 0,995 |
0,98 0,995 |
|
7. Электрическое сопротивление изоляции наружной оболочки и шланга кабелей, пересчитанное на 1 км и температуру +20 °С, МОм, не менее |
постоянный ток |
5,0 |
5,0 |
Номинальное число пар
|
Марка |
Диаметр токопроводящей жилы, мм |
|
|---|---|---|
|
0,4 |
0,5 |
|
|
ТППэп, ТППэпЗ |
5-400 |
5-400 |
|
ТППэпБ,ТППэпЗБ,ТППэпБГ, ТППэпБбШп,ТППэпЗБбШп |
10-400 |
10-400 |
|
ТПВ, ТПВнг |
10-100 |
10-100 |
|
ТППэпт |
- |
10-100 |
Строительная длина кабелей всех марок, кроме ТППэпт
|
Номинальное число пар |
Строительная длина, м, не менее |
|---|---|
|
До 20 включительно |
500 |
|
Свыше 20 до 50 включительно |
400 |
|
Свыше 50 до 150 включительно |
300 |
|
Свыше 150 до 300 включительно |
250 |
|
Свыше 300 до 600 включительно |
200 |
Строительная длина кабелей марки ТППэпт
|
Номинальное число пар |
Строительная длина, м, не менее |
|---|---|
|
До 30 включительно |
300 |
|
Свыше 50 до 100 включительно |
250 |
Минимальный срок службы — 20 лет.
Пример условного обозначения: «Кабель ТППэп 300х2х0,4-315 ГОСТ Р 51311-99».
