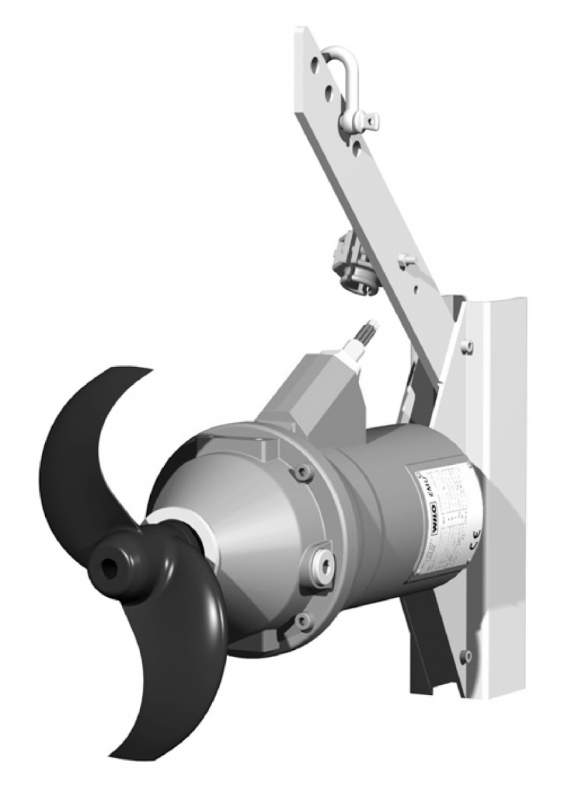

TR 14.145-4/6
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 0.3 кВт Макс. сила тяги F 45 Н Вес макс.* m 32 кг Взрывозащита ATEX, FM Классификация взрывозащиты ATEX II 2G EEx d IIB T4 Классификация взрывозащиты...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TR 14.145-4/6

Технический паспорт

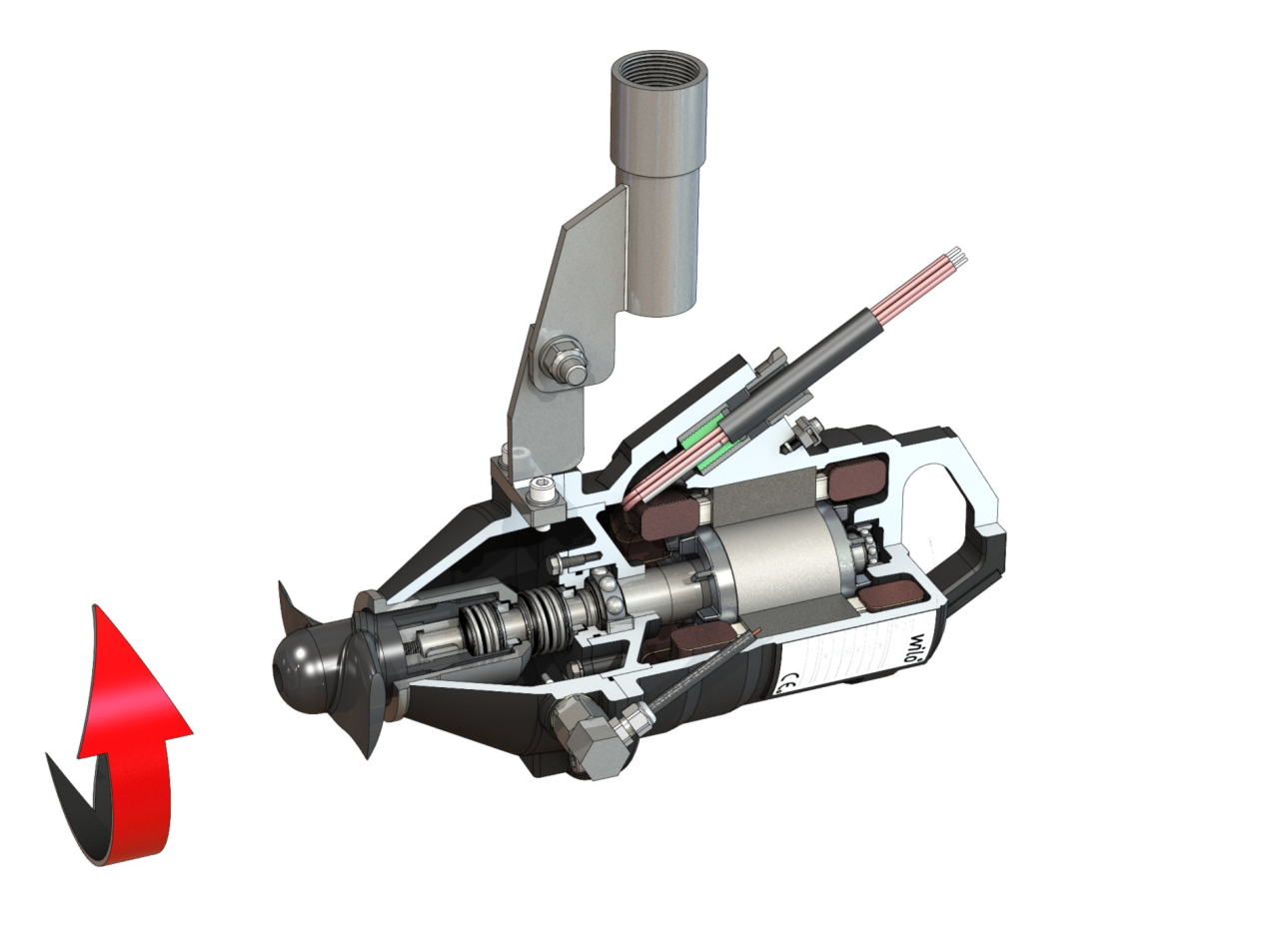

Конструкция/направление вращения

Агрегат
Потребляемая мощность P1.10.3 кВт
Макс. сила тяги F45 Н
Вес макс.* m32 кг
ВзрывозащитаATEX, FM
Классификация взрывозащиты ATEXII 2G EEx d IIB T4
Классификация взрывозащиты FMKLASA I, DIV. 1, GRUPE C, D;
KLASA II, DIV. 1, GRUPE E, F, G;
KLASA III
Степень защитыIP 68
Данные мотора
Тип электродвигателяT 12-4/6 (Ex)
Тип электродвигателяПогружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34)
Подключение к сети3~400 V, 50 Hz
Номинальный ток IN1.42 A
Пусковой ток - прямой IA6 A
Пусковой ток - звезда-треугольник IA2 A
Потребляемая мощность P10.73 кВт
Номинальная мощность электродвигателя P20.50 кВт
Номинальная частота вращения n1336 об/мин
КПД ηM69.00
Коэффициент мощности cos φ0.74
Температура перекачиваемой жидкости T+3 ... +40 В°C
Макс. глубина погружения20 м
Класс изоляцииH
Макс. число пусков t15
min. switching break t3
Starting torque M3.5 Nm
Момент инерции массы0.0114 кг/м2
Подшипник электродвигателя1 радиальный шарикоподшипник

Конструкция

1 = кабель, 2 = рама, 3 = электродвигатель, 4 = винты слива масла и маслоналивные пробки, а также устройство контроля герметичности камеры уплотнений (в качестве опции), 5 = пропеллер, 6 = камера уплотнений

Пропеллер
Тип пропеллера2-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания
Номинальный внутренний диаметр пропеллера140 мм
Частота вращения пропеллера n1,336 об/мин
Передаточное число редуктора1
Материалы
Корпус электродвигателяEN-GJL-250
Вал электродвигателя1.4021
Статическое уплотнениеFPM
Уплотнение со стороны насосаSiC/SiC
Уплотнение со стороны электродвигателяSiC/SiC
ПропеллерPUR
Ступица пропеллера1.4571
Объем и сорта для заполнения
Смесь камеры уплотненийВазелиновое масло
Объем для заполнения камеры уплотнений V0.35 л

Размеры и габаритные чертежи

Габаритный чертеж

Wilo-EMU TR 14...28

Размеры A

140 мм

Размеры B

245 мм

Размеры C

60 мм

Размеры D

200 мм

Размеры E

495 мм

Размеры F

520 мм

Размеры H

415 мм

Размеры L

475 мм

Подключение DN1

Rp 1Вј мм

Вес макс.* m

32 кг
