TR 21.145-4/11 S14
Производитель —
Оценка (средняя 4)
Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 1.2 кВт Макс. сила тяги F 240 Н Вес макс.* m 40 кг Взрывозащита ATEX, FM Классификация взрывозащиты ATEX II 2G EEx d IIB T4 Классификация взрывозащиты...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TR 21.145-4/11 S14
Технический паспорт
Конструкция/направление вращения
| Агрегат | |
|---|---|
| Потребляемая мощность P1.1 | 1.2 кВт |
| Макс. сила тяги F | 240 Н |
| Вес макс.* m | 40 кг |
| Взрывозащита | ATEX, FM |
| Классификация взрывозащиты ATEX | II 2G EEx d IIB T4 |
| Классификация взрывозащиты FM | KLASA I, DIV. 1, GRUPE C, D; KLASA II, DIV. 1, GRUPE E, F, G; KLASA III |
| Степень защиты | IP 68 |
| Данные мотора | |
| Тип электродвигателя | T 12-4/11 (Ex) |
| Тип электродвигателя | Погружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34) |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальный ток IN | 3.30 A |
| Пусковой ток - прямой IA | 16 A |
| Пусковой ток - звезда-треугольник IA | 6 A |
| Потребляемая мощность P1 | 1.74 кВт |
| Номинальная мощность электродвигателя P2 | 1.30 кВт |
| Номинальная частота вращения n | 1392 об/мин |
| КПД ηM | 75.00 |
| Коэффициент мощности cos φ | 0.76 |
| Температура перекачиваемой жидкости T | +3 ... +40 В°C |
| Макс. глубина погружения | 20 м |
| Класс изоляции | H |
| Макс. число пусков t | 15 |
| min. switching break t | 3 |
| Starting torque M | 19.8 Nm |
| Момент инерции массы | 0.0021 кг/м2 |
| Подшипник электродвигателя | 1 радиальный шарикоподшипник |

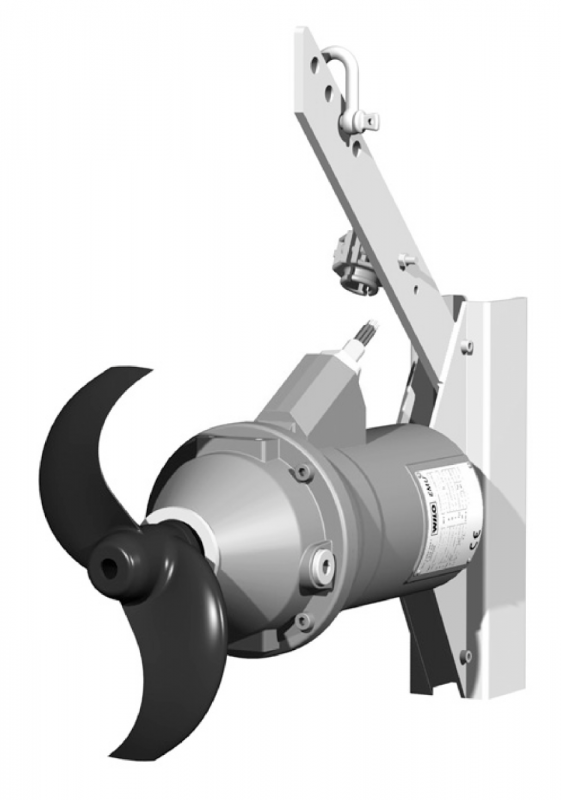

Конструкция
1 = кабель, 2 = рама, 3 = электродвигатель, 4 = винты слива масла и маслоналивные пробки, а также устройство контроля герметичности камеры уплотнений (в качестве опции), 5 = пропеллер, 6 = камера уплотнений
| Пропеллер | |
|---|---|
| Тип пропеллера | 2-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания |
| Номинальный внутренний диаметр пропеллера | 210 мм |
| Частота вращения пропеллера n | 1,392 об/мин |
| Передаточное число редуктора | 1 |
| Материалы | |
| Корпус электродвигателя | EN-GJL-250 |
| Вал электродвигателя | 1.4021 |
| Статическое уплотнение | FPM |
| Уплотнение со стороны насоса | SiC/SiC |
| Уплотнение со стороны электродвигателя | SiC/SiC |
| Пропеллер | 1.4571 |
| Ступица пропеллера | 1.4571 |
| Объем и сорта для заполнения | |
| Смесь камеры уплотнений | Вазелиновое масло |
| Объем для заполнения камеры уплотнений V | 0.35 л |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-EMU TR 14...28
Размеры A
210 ммРазмеры B
300 ммРазмеры C
60 ммРазмеры D
200 ммРазмеры E
480 ммРазмеры F
530 ммРазмеры H
470 ммРазмеры L
530 ммПодключение DN1
Rp 1Вј ммВес макс.* m
40 кгКупить TR 21.145-4/11 S14 в регионе Ярославль.
