Характеристики — TR 36.74-8/8
Технический паспорт
Конструкция/направление вращения
| Агрегат | |
|---|---|
| Потребляемая мощность P1.1 | 0.8 кВт |
| Макс. сила тяги F | 220 Н |
| Вес макс.* m | 95 кг |
| Взрывозащита | ATEX, FM |
| Классификация взрывозащиты ATEX | II 2G EEx d IIB T4 |
| Классификация взрывозащиты FM | KLASA I, DIV. 1, GRUPE C, D; KLASA II, DIV. 1, GRUPE E, F, G; KLASA III |
| Степень защиты | IP 68 |
| Данные мотора | |
| Тип электродвигателя | T 17-8/8R (Ex) |
| Тип электродвигателя | Погружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34) |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальный ток IN | 3.20 A |
| Пусковой ток - прямой IA | 14 A |
| Пусковой ток - звезда-треугольник IA | 5 A |
| Потребляемая мощность P1 | 1.67 кВт |
| Номинальная мощность электродвигателя P2 | 1.10 кВт |
| Номинальная частота вращения n | 700 об/мин |
| КПД ηM | 66.00 |
| Коэффициент мощности cos φ | 0.76 |
| Температура перекачиваемой жидкости T | +3 ... +40 В°C |
| Макс. глубина погружения | 20 м |
| Класс изоляции | H |
| Макс. число пусков t | 15 |
| min. switching break t | 3 |
| Starting torque M | 31 Nm |
| Момент инерции массы | 0.0112 кг/м2 |
| Подшипник электродвигателя | 1 радиальный шарикоподшипник, 1 двухрядный угловой шарикоподшипник |

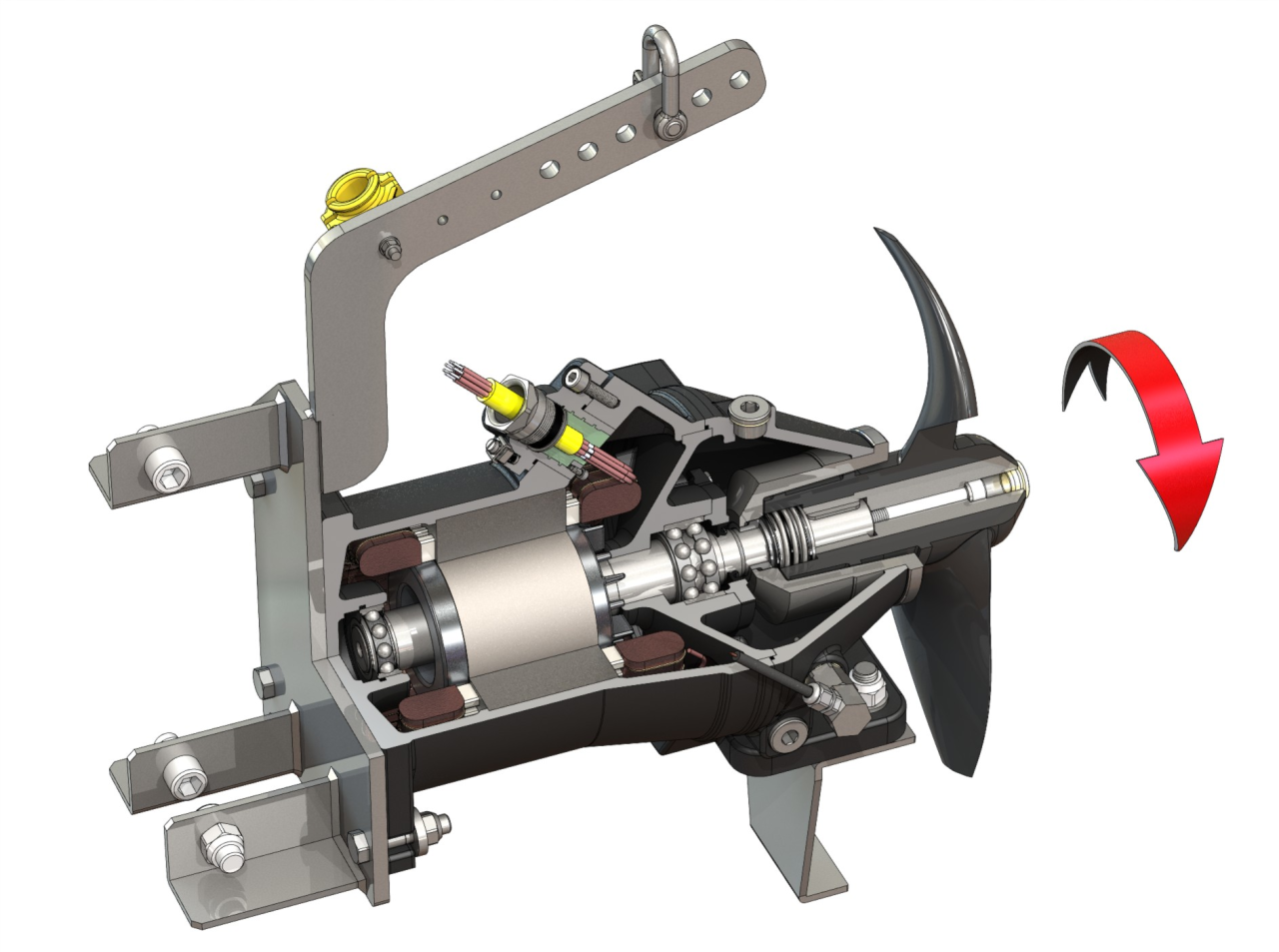

Конструкция
1 = рама, 2 = кабель, 3 = пропеллер, 4 = винты слива масла и маслоналивные пробки, а также устройство контроля герметичности камеры уплотнений (в качестве опции), 5 = камера уплотнений, 6 = электродвигатель
| Пропеллер | |
|---|---|
| Тип пропеллера | 2-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания |
| Номинальный внутренний диаметр пропеллера | 360 мм |
| Частота вращения пропеллера n | 700 об/мин |
| Передаточное число редуктора | 1 |
| Материалы | |
| Корпус электродвигателя | EN-GJL-250 |
| Вал электродвигателя | 1.4021 |
| Статическое уплотнение | FPM |
| Уплотнение со стороны насоса | SiC/SiC |
| Уплотнение со стороны электродвигателя | FPM |
| Пропеллер | PUR |
| Ступица пропеллера | 1.4571 |
| Объем и сорта для заполнения | |
| Смесь камеры уплотнений | Вазелиновое масло |
| Объем для заполнения камеры уплотнений V | 1.10 л |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-EMU TR 36
Размеры A
360 ммРазмеры B
320 ммРазмеры C
60 ммРазмеры D
500 ммРазмеры E
33 ммРазмеры F
740 ммРазмеры G
560 ммРазмеры L
590 ммВес макс.* m
95 кгКупить TR 36.74-8/8 в регионе Ярославль.
