TR 40.74-8/16
Производитель —
Оценка (средняя 4)
Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 2.3 кВт Макс. сила тяги F 620 Н Вес макс.* m 120 кг Взрывозащита ATEX, FM Классификация взрывозащиты ATEX II 2G EEx d IIB T4 Классификация взрывозащиты...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TR 40.74-8/16
Технический паспорт

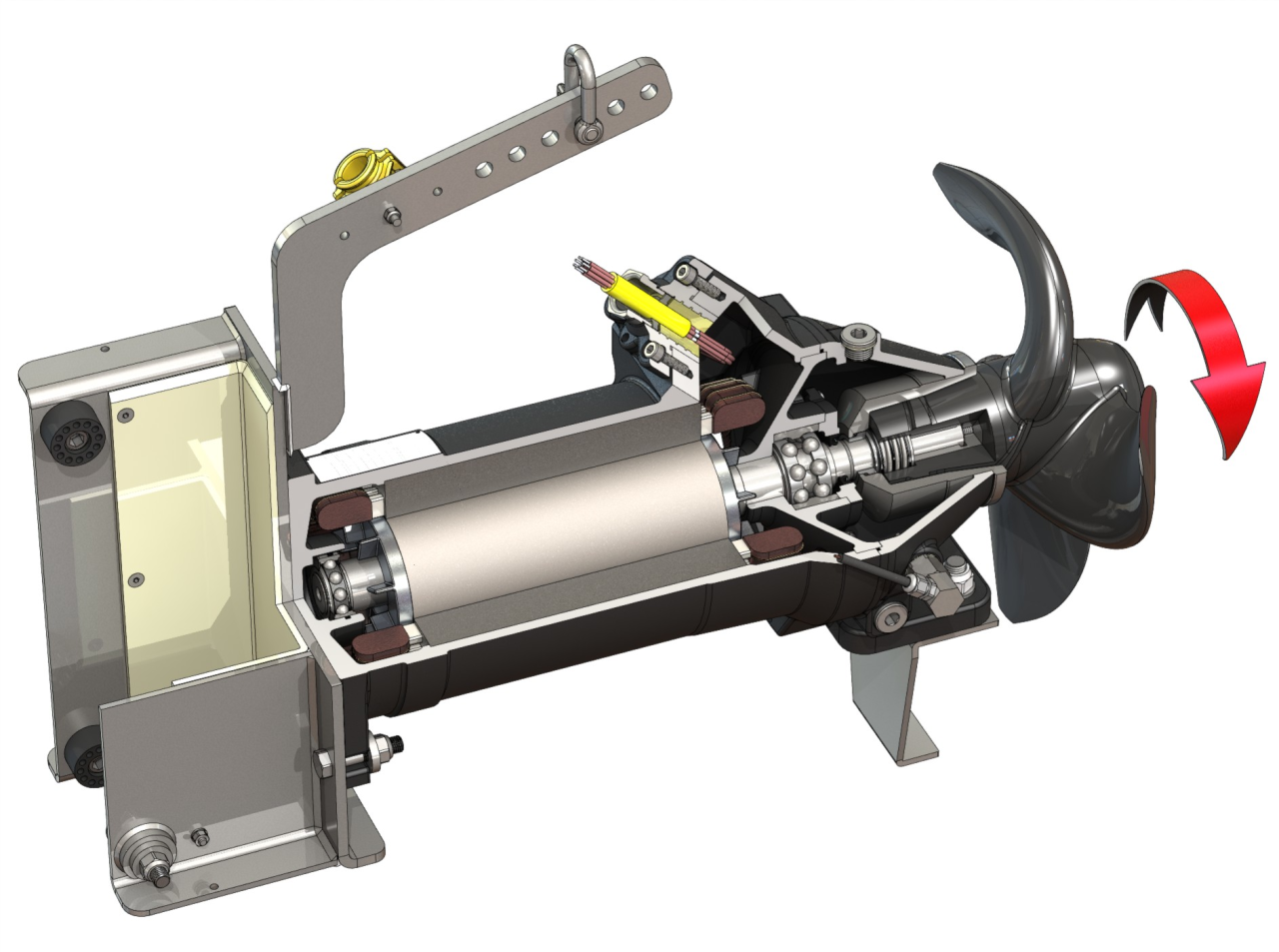

Конструкция/направление вращения
| Агрегат | |
|---|---|
| Потребляемая мощность P1.1 | 2.3 кВт |
| Макс. сила тяги F | 620 Н |
| Вес макс.* m | 120 кг |
| Взрывозащита | ATEX, FM |
| Классификация взрывозащиты ATEX | II 2G EEx d IIB T4 |
| Классификация взрывозащиты FM | KLASA I, DIV. 1, GRUPE C, D; KLASA II, DIV. 1, GRUPE E, F, G; KLASA III |
| Степень защиты | IP 68 |
| Данные мотора | |
| Тип электродвигателя | T 17-8/16R (Ex) |
| Тип электродвигателя | Погружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34) |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальный ток IN | 7.40 A |
| Пусковой ток - прямой IA | 36 A |
| Пусковой ток - звезда-треугольник IA | 12 A |
| Потребляемая мощность P1 | 3.95 кВт |
| Номинальная мощность электродвигателя P2 | 2.75 кВт |
| Номинальная частота вращения n | 710 об/мин |
| КПД ηM | 77.00 |
| Коэффициент мощности cos φ | 0.77 |
| Температура перекачиваемой жидкости T | +3 ... +40 В°C |
| Макс. глубина погружения | 20 м |
| Класс изоляции | H |
| Макс. число пусков t | 15 |
| min. switching break t | 3 |
| Starting torque M | 62 Nm |
| Момент инерции массы | 0.0134 кг/м2 |
| Подшипник электродвигателя | 1 радиальный шарикоподшипник, 1 двухрядный угловой шарикоподшипник |
Конструкция

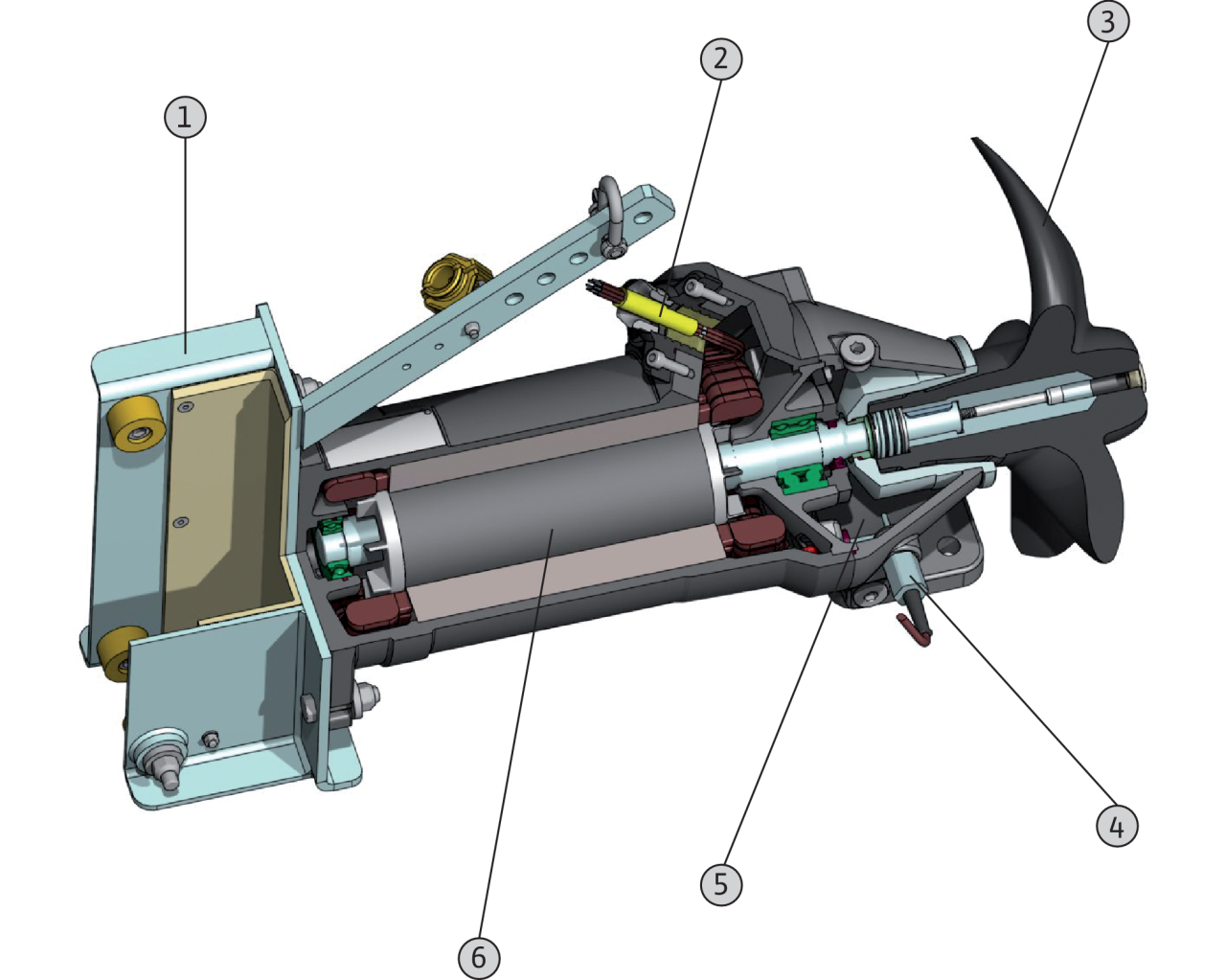

1 = рама, 2 = кабель, 3 = пропеллер, 4 = винты слива масла и маслоналивные пробки, а также устройство контроля герметичности камеры уплотнений (в качестве опции), 5 = камера уплотнений, 6 = электродвигатель
| Пропеллер | |
|---|---|
| Тип пропеллера | 3-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания |
| Номинальный внутренний диаметр пропеллера | 400 мм |
| Частота вращения пропеллера n | 710 об/мин |
| Передаточное число редуктора | 1 |
| Материалы | |
| Корпус электродвигателя | EN-GJL-250 |
| Вал электродвигателя | 1.4021 |
| Статическое уплотнение | FPM |
| Уплотнение со стороны насоса | SiC/SiC |
| Уплотнение со стороны электродвигателя | FPM |
| Пропеллер | PUR |
| Ступица пропеллера | 1.4571 |
| Объем и сорта для заполнения | |
| Смесь камеры уплотнений | Вазелиновое масло |
| Объем для заполнения камеры уплотнений V | 1.10 л |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-EMU TR 40
Размеры B
355 ммРазмеры F
865 ммРазмеры L
715 ммВес макс.* m
120 кгКупить TR 40.74-8/16 в регионе Ярославль.
