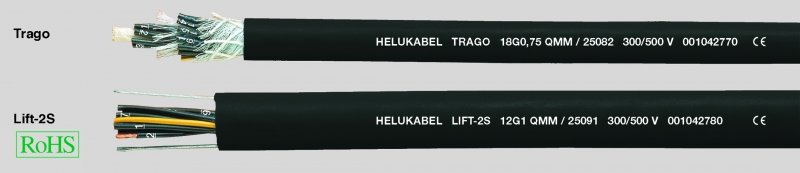

TRAGO / Lift-2S

Производитель — HELUKABEL

Оценка (средняя 4)

Технические характеристики Кабели управления для подъёмников с несущим элементом Специальная PVC-изоляция жил и оболочки на основании DIN VDE 0250 Температурный диапазон подвижно от -15 °C до +40 °C стационарно от -40°C до +70°C...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — TRAGO / Lift-2S

Технические характеристики

Кабели управления для подъёмников с несущим элементом
Специальная PVC-изоляция жил и оболочки на основании DIN VDE 0250
Температурный диапазон

подвижно от -15 °C до +40 °C

стационарно от -40°C до +70°C
Макс. температура проводника при эксплуатации + 70 °C

в случае короткого замыкания +150 °C
Номинальное напряжение

U0/U 300/500 В
Испытательное напряжение 3000 В
Напряжение пробоя

мин. 6000 В
Минимальный радиус изгиба

прибл. 20х Ø кабеля

Строение

Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6
Специальная PVC-изоляция жил TI2 по DIN VDE 0207-363-3 / DIN EN 50363-3
Маркировка жил в соответствии с DIN VDE 0293
Желто-зеленая жила заземления
Специальный несущий элемент

для модели Trago с центральным несущим элементом из пеньки

для модели Lift-2S с двумя расположенными снаружи стальными несущими элементами
Повивная скрутка жил с оптимальным шагом
Многослойная защитная обмотка
Специальная внешняя PVC-оболочка TM2 в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
Цвет оболочки – чёрный (RAL 9005)

Свойства

Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
УФ-стойкий

Испытания

PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,

тип испытания B)

Указания

G = с желто-зеленой жилой заземления

Применение

Применяются в строительстве подъёмников и лифтов в качестве кабеля управления или питания в подъёмно-транспортном оборудовании, металлообрабатывающих станках, а также в качестве измерительных кабелей и кабелей управления в сухих и влажных помещениях, а также на открытом воздухе. За счёт высокого качества изготовления и материалов этот кабель применяется в тяжелых условиях эксплуатации и в условиях экстремальных температур.

HELUKABEL®Кабель Lift-2-S также неоднократно доказывал свою надёжность в рамках эксплуатации в качестве токоподводящего кабеля в подъёмно-транспортной технике, в пультах управления и т.п.

Расположенные снаружи стальные несущие элементы отсоединяются без повреждений изоляции оболочки.

CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x номинальное сечение, мм²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	Несущий элемент	Длина подвеса прибл., м	AWG-номер
25080	7 G 0,75	15,4	50,0	290,0	Hanf	250	18
25081	12 G 0,75	19,2	86,0	360,0	Hanf	220	18
25082	18 G 0,75	21,0	130,0	455,0	Hanf	110	18
25083	24 G 0,75	23,0	173,0	535,0	Hanf	90	18
25101	7 G 1	21,5	190,0	595,0	Hanf	90	17
25084	7 G 1	14,9	67,0	222,0	Hanf	80	17
25085	12 G 1	20,0	115,0	415,0	Hanf	80	17
25086	18 G 1	21,4	173,0	450,0	Hanf	70	17
25087	20 G 1	21,6	192,0	490,0	Hanf	70	17
25088	24 G 1	23,2	230,0	605,0	Hanf	60	17
25090	28 G 1	26,0	293,0	760,0	Hanf	90	17
25089	36 G 1	26,1	346,0	950,0	Hanf	90	17
