TRATOS FIX MTO®-M
Производитель —
Оценка (средняя 5)
ГИБКИЕ КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ З-ЗОКВ ДЛЯ СТАЦИОНАРНОГО РЕЖИМА PABOTbl/F- (N )TSCGEWOU
TRATOS FIX МТО®-М
TRATOS FIX MTO®-M (FO )
(с оптоволоконным элементом)
Для прокладки вдоль конвейерных лент (включая смещаемые устройства) и на погрузочно-разгрузочном...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRATOS FIX MTO®-M
ГИБКИЕ КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ З-ЗОКВ ДЛЯ СТАЦИОНАРНОГО РЕЖИМА PABOTbl/F- (N)TSCGEWOU

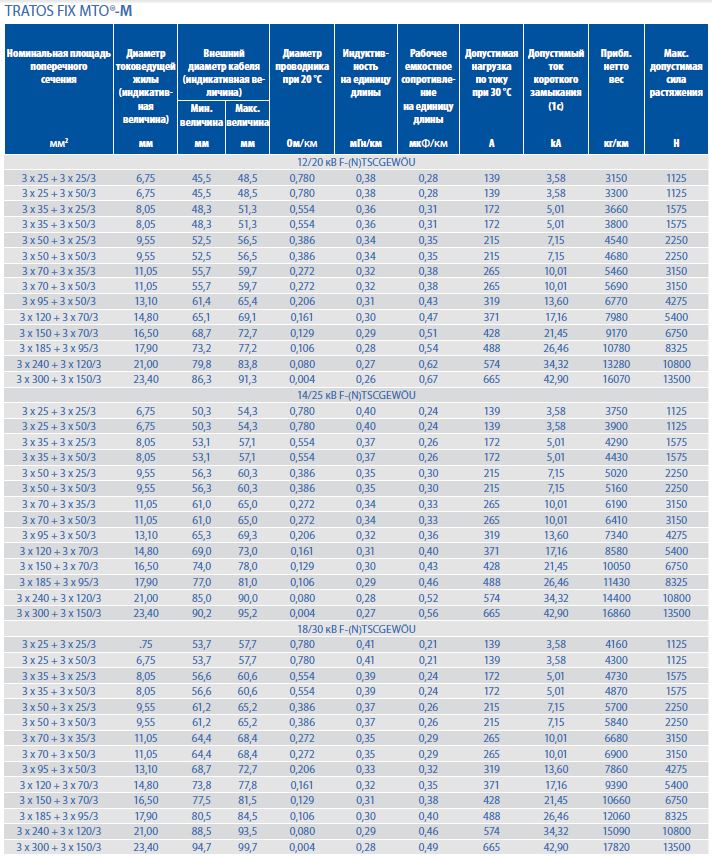

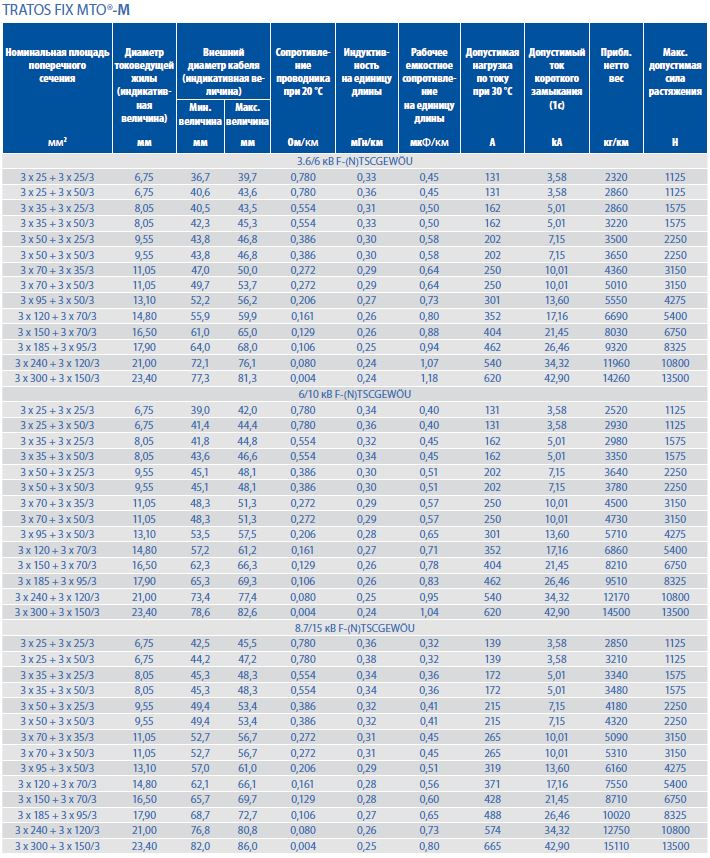

TRATOS FIX МТО®-М

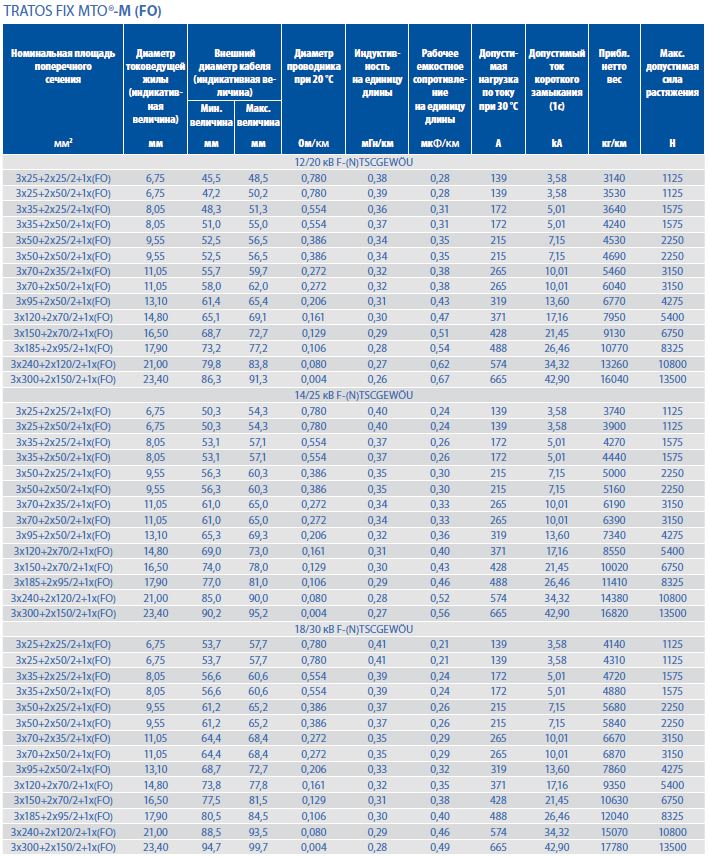

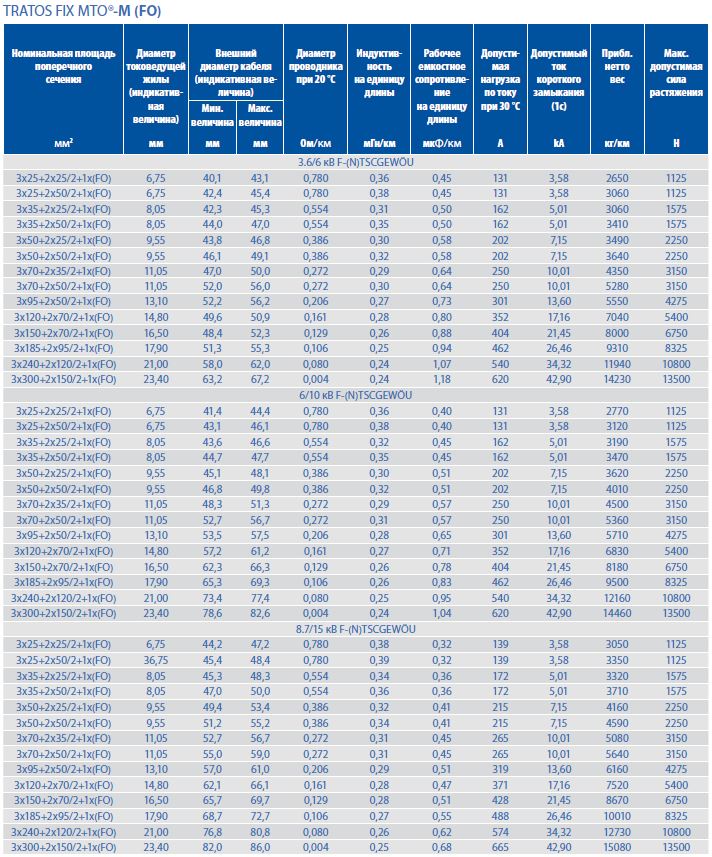

TRATOS FIX MTO®-M (FO)
(с оптоволоконным элементом)
Для прокладки вдоль конвейерных лент (включая смещаемые устройства) и на погрузочно-разгрузочном оборудовании (даже непрерывно двигающемся, такого как кабельные стрелы или соединения верхней и нижней тележек), для электроснабжения энергетических установок и механизмов, при работе в карьерах и на аналогичных промышленных площадках.а также для подсоединения погружных насосных блоков.
ХАРАКТЕРИСТИКИ И ПОКАЗАТЕЛИ
ОПТИЧЕСКОЕ ВОЛОКНО
- Волокно: Внутр. диаметр жилы волокна 9 мкм, 62.5 мкм или 50 мкм; Диаметр по оболочке 125 мкм; Диаметр по покрытию 250 мкм
- Оболочка опт. волокна; Буферная трубка с заливочным компаундом, основной материал: ЭТФЭ компаунд 7Y11
- Идентификация опт. волокон: Цветовая кодировка волокон и буферных трубок для идентификации типа опт. волокна
- Компоновка жил: Шесть жил в одном слое, специально уложенные вокруг опорного элемента из армированного пластика
- Оболочка уложенных жил: Спец. материал
КОНСТРУКЦИЯ
- Токоведущая жила: Электролитическая медь, не луженая, тонкопроволочная,
- Класс 5 (см. также DIN VDE 0295)
- Изоляция: TRATOS MTO, основной материал EPRPIIK), тип компаунда: спец. компаунд (см. также DIN VDE 0207, Часть 20)
- Регулирование электрического поля: Внутренний и внеш¬ний слои полупроводящей резины

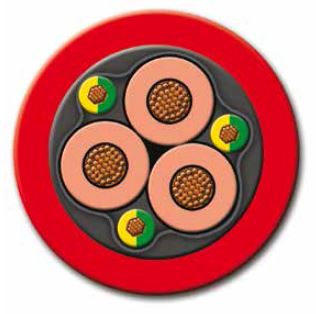

- Компоновка жил: Три основных проводника уложены с защитно-заземляющим проводником, разделенным на три во внешних промежутках
- Внутренняя оболочка: Основной материал: EPRPIIK), тип компаунда: спец. компаунд (см. также DIN VDE 0207, Часть 21)
- Внешняя оболочка: Основной материал РСР (ПХП), тип компаунда: спец. компаунд, цвет красный (см. также DIN VDE 0207, Часть 21)
- Маркировка: (Год изготовления) (серийный номер) TRATOS FIX MTO-M F- (N)TSCGEWOU (число жил) х (сечение) (ном. напряжение)
- Идентификация жил: Естественное окрашивание черной полупроводящей резиной, на которой отпечатаны белые цифры от 1 до 3
СТАНДАРТЫ
- DIN VDE 0250, Часть 813
(1) Применимо только на TRATOS FIX MTO’-M (FO)
|
Электрические параметры |
|
|
Номинальное напряжение: |
U0/U = 3. 6/6 кВ — 18/30 кВ |
|
Макс. допустимое рабочее напряжение в системах пер. тока |
U0/U= 4. 2/7.2 кВ — 20.8/36 кВ |
|
Макс. допустимое рабочее напряжение в системах пост. тока |
Uo/U = 5. 4/10. 8 кВ — 27/54 кВ |
|
Испытательное напряжение пер. т. |
11 кВ — 43 кВ в соответствии с DIN VDE 0250, Часть 813 |
|
Допустимая нагрузка по току |
В соответствии с DIN VDE 0298, Часть 4 |
|
Тепловые параметры |
Тип K |
|
Температура среды: • В режиме свободного изгиба • Стационарный режим |
-30 °C до + 80 °C -60 °C до + 60 °C -40 °C до + 80 °C -60 °C до + 60 °C |
|
Максимально допустимая рабочая температура: проводника |
90 °C |
|
Температура короткого замыкания проводника |
250 °C |
|
Механические параметры |
|
|
Усилие растяжения |
До 15 Н/мм2 |
|
Напряжение кручения |
±100 °/м |
|
Минимальный допустимый радиус изгиба: |
В соответствии с DIN VDE 0298, Часть 3 |
|
Скорость намотки на кабельную тележку |
До 100 м/мин |
|
Дополнительные испытания |
Испытание на скручивание, испытания обратной гибки и изгибания валками (тип C), совместимость с водой в соответствии HD 22. 16 |
|
Химические параметры |
|
|
Устойчивость к маслу и рассолу |
Регулируется DIN VDE 0473, Часть 811-2-1, Парагр. 10 |
|
Поведение при пожаре |
Регулируется DIN VDE 0482, Часть 265-2-1 |
|
Устойчивость к метео-факторам |
Неограниченное применение в помещениях и вне их, устойчив к озону и влаге |
|
Оптические параметры (1) |
|||
|
Характеристики передачи данных опт. волокна |
G50/125 |
G62. 5/125 |
E9/125 |
|
Затухание на длине волны 850 нм |
<2. 8 дБ/км |
<3 3 дБ/км |
- |
|
Затухание на длине волны 1300 нм |
<0. 8 дБ/км |
<0 9 дБ/км |
<0 4 дБ/км |
|
Затухание на длине волны 1550 нм |
- |
- |
<0 3 дБ/км |
|
Ширина пропускания при 850 нм и 1300 нм |
>400 МГц |
>400 МГц |
|
|
Цифровая апертура |
0.20 ± 0.02 |
0 275± 0 02 |
|
