КАБЕЛЬ TRATOS MTO®-FU
Производитель —
Оценка (средняя 5)
ГИБКИЙ КАБЕЛЬ СРЕДНЕГО НАПРЯЖЕНИЯ ДЛЯ ПРИМЕНЕНИЯ ПОД ЗЕМЛЕЙ
TRATOS MTO®-FU NYHSSYCY — ПВХ 3.6/6 кВ
TRATOS MTO®-FU N3GHSSYCY — Резина 3.6/6 кВ — 12/20 кВ
В качестве фидеров питания мобильного оборудования СН, напр., взрывозащищенных трансформаторов,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КАБЕЛЬ TRATOS MTO®-FU
ГИБКИЙ КАБЕЛЬ СРЕДНЕГО НАПРЯЖЕНИЯ ДЛЯ ПРИМЕНЕНИЯ ПОД ЗЕМЛЕЙ
TRATOS MTO®-FU NYHSSYCY — ПВХ 3.6/6 кВ
TRATOS MTO®-FU N3GHSSYCY — Резина 3.6/6 кВ — 12/20 кВ
В качестве фидеров питания мобильного оборудования СН, напр., взрывозащищенных трансформаторов, для других машин в шахтах и туннелях.
ХАРАКТЕРИСТИКИ И ПОКАЗАТЕЛИ

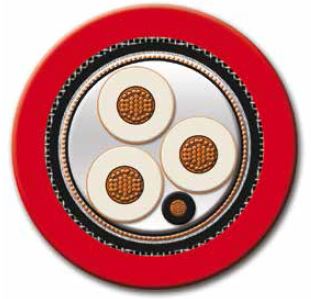

КОНСТРУКЦИЯ
- Токоведущая жила: Тонкопроволочный медный проводник, не луженый, Класс 5 (см. также DIN VDE 0295)
- Изоляция: (см. также DIN VDE 0207, Часть 4 и Часть 20)
- термопластовый компаунд на базе ПВХ, тип компаунда: YI5
- изолирующий компаунд на базе ЕРВ (ЭПК), тип компаунда: 3GI3
- Размещение защитно-заземляющего проводника:
- Индивидуальная концентрическая укладка вокруг каждой основной жилы
- Регулирование электрического поля (1): Оплетка медной проволокой, индивидуально выполненная концентрически в качестве внешнего полупроводящего слоя
- Конструкция жил: Три основные токопроводящие жилы в общей скрутке; контрольная жила в свободном промежутке контрольной жилой во внешнем промежутке
- Заливка: EPRPIIK) заливочный компаунд
- Промежуточная оболочка: Пластиковый компаунд на основе ПВХ, тип компаунда: YM5
- Мониторинговый проводник: Проводящая лента и общая концентрическая проволочная Си обмотка
- Промежуточная оболочка: Пластиковый компаунд на основе ПВХ, тип компаунда: YM5
- Оплетка противоторсионная: Оплетка оцинкованной стальной проволокой
- Внешняя оболочка: термопластовый компаунд на базе ПВХ, тип компаунда: YM5, красный цвет
- Маркировка: (Год изготовления) (серийный номер)
TRATOS MTO-FU NYHSSYCY (ceчeниe) (ном. напряжение) - Идентификация жил: Осн. жилы — яркие, контрольные: черного цвета с белыми цифрами
СТАНДАРТЫ
- DIN VDE 0250, Часть 212 (для ПВХ)
- DIN VDE 0250, Часть 605 (для Резины)
(1) flnaTRATOS МТО'-FU Резина: Внутренний и внешний полупроводящие слоя полупроводящей резины, для 6 кВ только внешний слой
|
TRATOS MTO-FU ПВХ |
TRATOS MTO-FU Резина |
||
|
Электрические параметры |
|||
|
Номинальное напряжение: |
U0/U = 3. 6/6 кВ |
Uo/U = 3.6/6 кВ — 12/20 кВ |
|
|
Макс. допустимое рабочее напряжение в системах пер. тока |
U0/U = 4. 2/7.2 кВ |
Uo/U = 4. 2/7.2 кВ — 13. 9/24 кВ |
|
|
Макс. допустимое рабочее напряжение в системах пост. тока |
Uo/U = 5. 4/10. 8 кВ |
Uo/U = 5. 4/10. 8 кВ — 18/36 кВ |
|
|
Испытательное напряжение пер. т. |
11 кВ |
11 кВ — 29 кВ |
|
|
Допустимая нагрузка по току |
В соответствии с DIN VDE 0298, Часть 4 |
В соответствии с DIN VDE 0298, Часть 4 |
|
|
Тепловые параметры |
Тип K |
Тип K | |
|
Температура среды: В режиме свободногоизгиба Стационарная установка |
-30 °C до +80 °C -60 °C до +60 °C -40 °C до +80 °C -60 °C до +60 °C |
-30 °C до +80 °C -60 °C до +60 °C -40 °C до +80 °C -60 °C до +60 °C |
|
|
Максимально допустимая рабочая температура проводника: |
70 °C |
90 °C |
|
|
Температура короткого замыкания проводника |
150 °C |
250 °C |
|
|
Механические параметры |
|||
|
Усилие растяжения |
До 15 Н/мм2 |
До 15 Н/м м² |
|
|
Минимальный допустимый радиус изгиба: |
В соответствии с DIN VDE 0298, Часть 3 |
В соответствии с DIN VDE 0298, Часть 3 |
|
|
Химические параметры |
|||
|
Поведение при пожаре |
Регулируется DIN VDE 0482, Часть 265-2-1, Парагр. 10 |
Регулируется DIN VDE 0482, Часть 265-2-1, Парагр. 10 |
|
|
Устойчивость к метео-факторам |
Применимы без ограничений в помещениях и шахтах в соответствии с DIN VDE 0118, устойчивы к озону и влаге |
Применимы без ограничений в помещениях и шахтах в соответствии с DIN VDE 0118, устойчивы к озону и влаге |
|
