КАБЕЛЬ СРЕДНЕГО НАПРЯЖЕНИЯ ДЛЯ БУРОВЫХ ТУННЕЛЕПРОХОДЧЕСКИХ МАШИН 3-20КВ /NTSCGECWOU

МОДЕЛЬ КАБЕЛЯ TRATOS MTO®-TDM

Эти кабеля пригодны для применения в качестве наматывающихся кабелей питания буровых туннелепроходческих агрегатов в шахто- и туннелестроительстве.

ХАРАКТЕРИСТИКИ И ПОКАЗАТЕЛИ

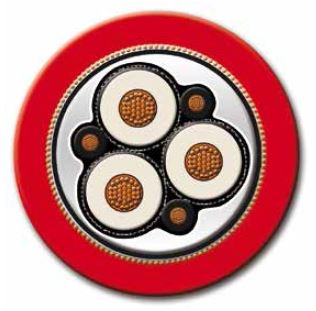

КОНСТРУКЦИЯ

Токоведущая жила: Тонкопроволочный медный проводник, луженый, Класс 5 (см. также DIN VDE 0295)
Изоляция: TRATOS МТО, основной материал ЕРЯ (ЭПК), тип компаунда: 3GI3 (см. также DIN VDE 0207, Часть 20)
Регулирование электрического поля: Внутренний и внешний слои полупроводящей резины
Размещение защитно-заземляющего проводника: Комбинированная медно/текстильная обмотка размещаемая концентрически вокруг каждой отдельной жилы
Компоновка жил: Три основных жилы укладываются стремя контрольными, размещенными во внешних промежутках
Внутренняя оболочка: Вулканизированная резина; основной материал EPR (3nK), тип компаунда: GMIb (см. также DIN VDE 0207, Часть 21)
Мониторинговый проводник: Концентрический слой обмотки из медной проволоки, покрывающий весь кабель
Внешняя оболочка: Основной материал РСР (ПХП), тип компаунда: 5GM3, красный цвет (см. также DIN VDE 0207, Часть 21)
Идентификация жил: Основные жилы: естественная окраска черной полупроводящей резины Контрольные: черные
Маркировка: (Год изготовления) TRATOS MTO-TDM NTSCGECWOU (число жил) х (ном. сечение)

СТАНДАРТЫ

DIN VDE 0250, Часть 813

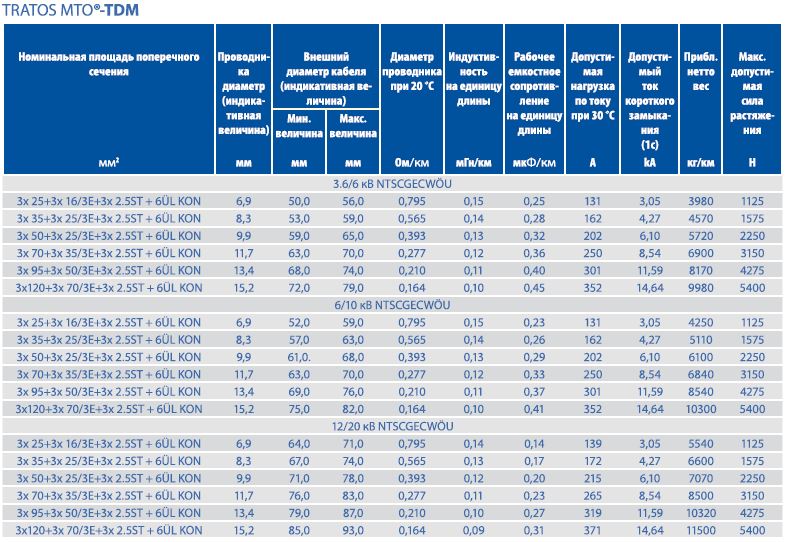

Электрические параметры
Номинальное напряжение:	U₀/U = 3. 6/6 кВ — 12/20 кВ
Макс. допустимое рабочее напряжение в системах пер. тока	U₀/U = 4. 2/7.2 кВ — 13. 9/24 кВ
Макс. допустимое рабочее напряжение в системах пост. тока	Uo/U = 5. 4/10. 8 кВ — 18/36 кВ
Испытательное напряжение пер. т.	11 кВ — 29 кВ
Допустимая нагрузка по току	В соответствии с DIN VDE 0298, Часть 4
Тепловые параметры	Тип K
Температура среды: • В режиме свободного изгиба • Стационарная установка	-30 °C до +80 °C -60 °C до +60 °C -40 °C до +80 °C -60 °C до +60 °C
Максимально допустимая рабочая температура: проводника	90 °C
Температура короткого замыкания проводника	200 °C
Механические параметры
Усилие растяжения	До 15 Н/мм²,
Напряжение кручения	± 25 °/м
Минимальный допустимый радиус изгиба:	В соответствии с DIN VDE 0298, Часть 3
Мин. расстояние при изменениях направления S-типа	20 x D
Скорость движения	Макс. 60 м/мин
Химические параметры
Маслостойкость	Регулируется DIN VDE 0473, Часть 811-2-1, Парагр. 10
Поведение при пожаре	Регулируется DIN VDE 0482, Часть 265-2-1, Парагр. 10
Устойчивость к метео-факторам	Неограниченное применение в помещениях и вне их, устойчив к влажности и озону
