Характеристики — КАБЕЛЬ TRATOS MTO®-V

КАБЕЛЬ ДЛЯ ГОРНОПРОХОДЧЕСКИХ МАШИН В ТРАКОВОЙ ЦЕПИ (В КАБЕЛЕУКЛАД- ЧИК) 0,6/1 КВ /NSSHCGEOU или NTSKCGECWOU

МОДЕЛЬ КАБЕЛЯ TRATOS MTO@-V

Используются как кабеля подвода питания для подвижного оборудования и машин в шахтах, таких как угольные комбайны и т.п.. (V) Кабеля угольных комбайнов разработаны для применения в защитных цепях, волочащихся позади машин и поглощающих возникающие нагрузки от сил растяжения.

ХАРАКТЕРИСТИКИ И ПОКАЗАТЕЛИ

КОНСТРУКЦИЯ

Токоведущая жила: Тонкопроволочный медный проводник, луженый, Класс 5 (см. также DIN VDE 0295)
Защитно-заземляющая жила: общая концентрическая проволочная обмотка из стали/меди
Контрольная жила: двойная концентрическая контрольная/мониторинговая жила в центральном элементе
Изоляция: TRATOS MTO, основной материал ЕРК (ЭПК), тип компаунда: 3GI3 (см. также DIN VDE 0207, Часть 20)
Регулирование электрического поля: Внешний полупроводниковый слой полупроводниковой холодо¬удаляемой резины

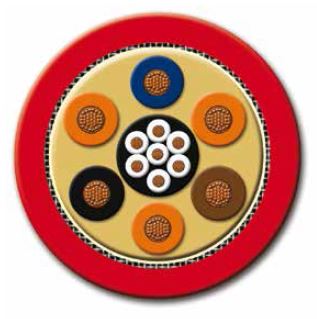

Компоновка жил: Три или шесть основных жил с двойной концентрической контрольной/мониторинговой жилой во внешнем промежутке; длина укладки прибл. 6 х D
Внутренняя оболочка: Вулканизированная резина; основной материал EPR (3nK), тип компаунда: GMIb (см. также DIN VDE 0207, Часть 21)
Внешняя оболочка: TRATOS MTO, основной материал РСР (ПХП), тип компаунда: 5GM5, желтый цвет (см. также DIN VDE 0207, Часть 21)
Идентификация жил: Основные жилы — цветные: черные, синие, коричневые. Контрольные — белые, мониторинговые — оранжевые
Маркировка: (Год изготовления) TRATOS MTO-V NSSHCGEOU или NTSKCGECWOU (число жил) х (сечение)

СТАНДАРТЫ

DIN VDE 0250, Часть 812 или Часть 813;

Электрические параметры
Номинальное напряжение:	U₀/U = 0. 6/1 кВ; 1.8/3 кВ; 3. 6/6 кВ
Макс. допустимое рабочее напряжение в системах пер. тока	U₀/U = 0. 7/1.2 кВ; 2. 1/3. 6 кВ; 4.2/7.2 кВ
Макс. допустимое рабочее напряжение в системах пост. тока	Uo/U = 0. 9/1.8 кВ; 2. 7/5. 4 кВ; 5. 4/10. 8 кВ
Испытательное напряжение пер. т.	Силовые жилы: 3 кВ; 6 кВ; 11 кВ Контрольные жилы: 2 кВ
Допустимая нагрузка по току	В соответствии с DIN VDE 0298, Часть 4
Тепловые параметры	Тип K
Температура среды: • В режиме свободного изгиба • Стационарная установка	-30 °C до + 80 °C -60 °C до + 60 °C -40 °C до + 80 °C -60 °C до + 60 °C
Максимально допустимая рабочая температура: проводника	90 °C
Температура короткого замыкания проводника	200 °C
Механические параметры
Усилие растяжения	До 15 Н/мм², однако, только 5 Н/м м² для радиуса изгиба в 2. 3 x D
Минимальный допустимый радиус изгиба:	В соответствии с DIN VDE 0298, Часть 3, или 2. 3 x D ⁽¹⁾ при растягивающей нагрузке в макс. 5 Н/м м²
Мин. расстояние при изменениях направления S-типа	20 x D ⁽¹⁾
Химические параметры
Маслостойкость	Регулируется DIN VDE 0473, Часть 811-2-1, Парагр. 10
Поведение при пожаре	Регулируется DIN VDE 0482, Часть 265-2-1, Парагр. 10
Устойчивость к метео-факторам	Неограниченное применение в помещениях и вне их, устойчив к влажности и озону

D = габаритный диаметр кабеля
