КАБЕЛЬ TRATOS MTO®-Z

Производитель — TRATOS

Оценка (средняя 5)

КАБЕЛЬ ДЛЯ ГОРНОПРОХОДЧЕСКИХ МАШИН В РЕЖИМЕ ВОЛОЧЕНИЯ 0,6/1 КВ/NSSHCGEOU МОДЕЛЬ КАБЕЛЯ TRATOS MTO@-Z Используются в качестве кабелей питания и соединения в шахтах для угольных комбайнов, туннелепроходочных машин и погрузочно-транспортных...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — КАБЕЛЬ TRATOS MTO®-Z

КАБЕЛЬ ДЛЯ ГОРНОПРОХОДЧЕСКИХ МАШИН В РЕЖИМЕ ВОЛОЧЕНИЯ 0,6/1 КВ/NSSHCGEOU

МОДЕЛЬ КАБЕЛЯ TRATOS MTO@-Z

Используются в качестве кабелей питания и соединения в шахтах для угольных комбайнов, туннелепроходочных машин и погрузочно-транспортных агрегатов (LHDs). (Z) Кабеля угольных комбайнов рассчитаны для работы в свободном волочении и, благодаря специальной конструкции, их можно волочить сзади машины на значительные расстояния.

ХАРАКТЕРИСТИКИ И ПОКАЗАТЕЛИ

КОНСТРУКЦИЯ

Токоведущая жила: Тонкопроволочный медный проводник, луженый, Класс 5 (см. также DIN VDE 0295)
Защитно-заземляющая жила: проволочная оплетка из стали/Cu между внутренней и внешней оболочками
Контрольная жила: двойная концентрическая контрольная/мониторинговая жила во внешнем промежутке
Изоляция: TRATOS MTO, основной материал ЕРК (ЭПК), тип компаунда: 3GI3 (см. также DIN VDE 0207, Часть 20)
Регулирование электрического поля: Внешний полупроводниковый слой полупроводниковой холодо¬удаляемой резины
Компоновка жил: Три основных жилы с двойная концентрической контрольной/мониторинговой жилой во внешнем промежутке; длина укладки прибл. 6 х D
Внутренняя оболочка: Вулканизированная резина; основной материал EPR (3riK), тип компаунда: GMIb
Армированная оплетка: Оплетка стальной/медной проволокой в вулканизированном цементирующем агенте между внутренней и внешней оболочками
Внешняя оболочка: TRATOS MTO, основной материал РСР (ПХП), тип компаунда: 5GM5, желтый цвет
Идентификация жил: Основные жилы — цветные, черные, синие, коричневые. Контрольные — синие
Маркировка: (Год изготовления) TRATOS MTO-Z NSSHCGEOU (число жил) х (сечение)

СТАНДАРТЫ

DIN VDE 0250, Часть 812

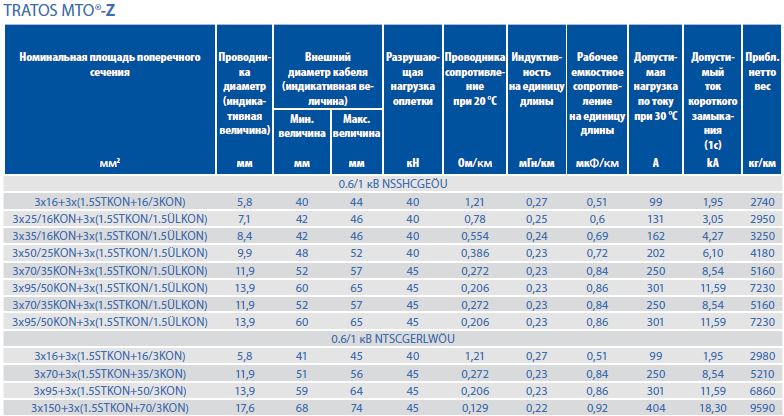

Электрические параметры
Номинальное напряжение:	U₀/U = 0 6/1 кВ
Макс. допустимое рабочее напряжение в системах пер. тока	U₀/U = 0 7/1 2 кВ
Макс. допустимое рабочее напряжение в системах пост. тока	U₀/U = 0 9/1 8 кВ
Испытательное напряжение пер. т.	Силовые жилы: 3 кВ Контрольные жилы: 2 кВ
Допустимая нагрузка по току	В соответствии с DIN VDE 0298, Часть 4
Тепловые параметры	Тип K
Температура среды: • В режиме свободного изгиба • Стационарная установка	-30 °C до + 80 °C -40 °C до + 80 °C -60 °C до + 60 °C -60 °C до + 60 °C -30 °C до + 80 °C -60 °C до + 60 °C -40 °C до + 80 °C -60 °C до + 60 °C
Максимально допустимая рабочая температура: проводника	90 °C
Температура короткого замыкания проводника	200 °C
Механические параметры
Разрушающая нагрузка стальной оплетки	Мин 40 кН
Минимальный допустимый радиус изгиба:	4 x D
Химические параметры
Маслостойкость	Регулируется DIN VDE 0473, Часть 811-2-1, Парагр 10
Поведение при пожаре	Регулируется DIN VDE 0482, Часть 265-2-1, Парагр 10
Устойчивость к метео-факторам	Неограниченное применение в помещениях и вне их, устойчив к влажности и озону
