TRATOSCOILFLEX® - 300/500 V - Lead free

Производитель — TRATOS

Оценка (средняя 4)

Кабель тяжелого режима для эксплуатации в корзине. КОНТРОЛЬНЫЕ КАБЕЛИ ДЛЯ КОЛЛЕКТОРА С ГРАВИТАЦИОННОЙ ПОДАЧЕЙ В КОРЗИНЕ пригодные для подключения спредера. ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ КОНСТРУКЦИЯ...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — TRATOSCOILFLEX® - 300/500 V - Lead free

Кабель тяжелого режима для эксплуатации в корзине.

КОНТРОЛЬНЫЕ КАБЕЛИ ДЛЯ КОЛЛЕКТОРА С ГРАВИТАЦИОННОЙ ПОДАЧЕЙ В КОРЗИНЕ пригодные для подключения спредера.

ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

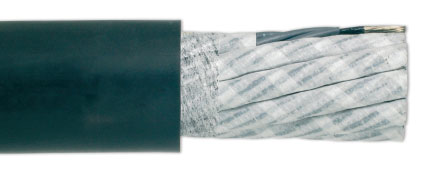

КОНСТРУКЦИЯ

6 групп жил
Кевларовая основа
Внешняя оболочка черного цвета изготовлена из особой хлоропреновой смеси Tratoscoilflex-OS®, превышающей по качеству 5GM3
Кевларовая основа
Сверхгибкий проводник
Особая изоляция EPR (90°C)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение 300/500 В
Макс. напряжение пер. тока 550 В
Испытания перем. напряжен. 2 кВ

Температура рабочей среды: TRATOSCOILFLEX		Тип-К
Стационарный монтаж	-40 °C до +80 °C	-60 °C до +60 °C
При эксплуатации	-30 °C до +80 °C	-60 °C до +60 °C

Условия перемещения:
Основное применение	Вертикальная корзина
Макс. эксплуат. скорость (м/мин)	160

Проводники/группы/полная сборка левого кручения: во время монтажа необходимо учитывать, что кабель сгибается влево.

Рекомендуется закручивать кабель по часовой стрелке, начиная со дна корзины

TRATOSCOILFLEX / TRATOSCOILFLEX-K — Без свинца

Номер компонента	Номинальное сечение жил и номинальное поперечное сечение, м м² /AWG	Максимальный диаметр одного провода, мм	Номинальный диаметр провода, мм	Максимальное сопротивление провода постоянному току при 20 °C, Ом/км	Максимальная растягивающая нагрузка, H	Минимальный наружный диаметр, мм	Максимальная наружный диаметр, мм	Номинальный вес кабеля, кг/м	Примерный Минимальный радиус изгиба, мм
FCA362	36x2,5/14AWG	0,16	2,00	8,21	2000	38,0	41,0	2,600	650
FCA422	42x2,5/14AWG	0,16	2,00	8,21	2000	40,8	43,8	3,100	700
FCA482	48x2,5/14AWG	0,16	2,00	8,21	2000	45,8	48,8	3,700	750
FCA542	54x2,5/14AWG	0,16	2,00	8,21	2000	47,0	51,0	4,100	800
FCA363	36x3,3/12AWG	0,16	2,60	6,11	2000	44,5	47,5	3,250	700
FCA423	42x3,3/12AWG	0,16	2,60	6,11	2000	46,6	49,6	3,800	750
FCA483	48x3,3/12AWG	0,16	2,60	6,11	2000	52,0	55,0	4,500	800
FCA543	54x3,3/12AWG	0,16	2,60	6,11	2000	57,0	60,0	5,000	900

TRATOSCOILFLEX-FO — Без свинца + Волоконная оптика*

Номер компонента	Номинальное сечение жил и номинальное поперечное сечение, м м² /AWG	Максимальный диаметр одного провода, мм	Номинальный диаметр провода, мм	Максимальное сопротивление провода постоянному току при 20 °C, Ом/км	Максимальная растягивающая нагрузка, H	Минимальный наружный диаметр, мм	Максимальная наружный диаметр, мм	Номинальный вес кабеля, кг/м	Примерный Минимальный радиус изгиба, мм
FCA362F	36x2,5/14AWG+FO*	0,16	2,00	8,21	2000	40,8	43,8	3,100	700
FCA422F	42x2,5/14AWG+FO*	0,16	2,00	8,21	2000	45,8	48,8	3,700	750
FCA482F	48x2,5/14AWG+FO*	0,16	2,00	8,21	2000	47,0	51,0	4,100	800
FCA363F	36x3,3/12AWG+FO*	0,16	2,60	6,11	2000	46,6	49,6	3,800	750
FCA423F	43x3,3/12AWG+FO*	0,16	2,60	6,11	2000	52,0	55,0	4,500	800
FCA483F	48x3,3/12AWG+FO*	0,16	2,60	6,11	2000	57,0	60,0	5,000	900

* По запросу изготавливаются кабели особой конструкции, в которую могут входить от 6 до 24 интегрированных оптических волокон. Стандартный тип волокон 62,5/125 (также возможны 50/125 и одномодовое волокно E9/125)
