TRATOSFLEX-ESDB-FO® - Высокая скорость, высокая устойчивость к кручению и натяжению
Производитель —
Оценка (средняя 4)
Высокая скорость, высокая устойчивость к кручению и натяжению для наматывания в одном и в двух направлениях с оптическим волокном.
Особый полупроводящий материал, выполняет функцию экрана: сопротивление между заземляющим проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRATOSFLEX-ESDB-FO® - Высокая скорость, высокая устойчивость к кручению и натяжению
Высокая скорость, высокая устойчивость к кручению и натяжению для наматывания в одном и в двух направлениях с оптическим волокном.
Особый полупроводящий материал, выполняет функцию экрана: сопротивление между заземляющим проводником и полупроводниковым внешним слоем фазового проводника должно быть не более 500 Ом согласно VDE 0472 часть 512
ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

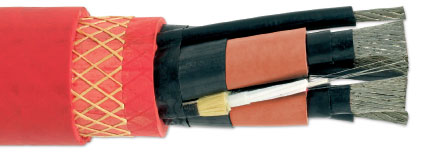

КОНСТРУКЦИЯ
- Проводник гибче, чем Кл. 5 VDE 0295
- Полупроводящий слой + Изоляция Tratosflex-ESDB-I®, равноценная или превосходящая HEPR + Полупроводящий слой*
- Заземляющий проводник с полупроводящим слоем
- Кабель с оптическим волокном
- Внутренняя оболочка красного цвета из эластомерного материала Tratosflex-ESDB-IS®
- Защита от кручения
- Внешняя оболочка красного цвета из эластомерного материала Tratosflex-ESDB-OS®, превосходящая по качеству 5GM5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальное напряжение 3,6/6 кВ; 6/10 кВ; 8,7/15 кВ; 12/20 кВ;
- Макс. напряжение пер. тока 4,2/7,2 кВ; 6,9/12 кВ; 10,4/18 кВ; 13,9/24 кВ;
- Испытания перем. напряжен 11 кВ; 17 кВ; 24 кВ; 29 кВ;
|
Температура рабочей среды: |
TRATOSFLEX-ESDB-FO |
Тип-К |
|
Стационарный монтаж |
-40 °C до +80 °C |
-60 °C до +60 °C |
|
При эксплуатации |
-30 °C до +80 °C |
-60 °C до +60 °C |
| Условия перемещения: | |||||
|---|---|---|---|---|---|
| Основное применение | Барабан с одной спиралью в одном направл. | Барабан с одной спиралью в двух направл. | Произвольно | Спредерный барабан | - |
| Пригодн. м/мин Макс. | - | - | - | - | Система натяжения |
| Макс. эксплуат. скорость (м/мин) | 300 | 200 | 60 | 200 | 60 |
TRATOSFLEX-ESDB-FO — Высокая скорость, высокая устойчивость к кручению и натяжению
| Номер компонента | Номинальное поперечное сечение, м м² | Номинальный диаметр провода, мм | Максимальное сопротивление провода постоянному току при 20 °C, Oм/км | Макс. растягивающая нагрузка во время монтажа и эксплуатации, H | Максимальная динамич. растягивающая нагрузка во время ускорения, H | Минимальный наружный диаметр, мм | Максимальная наружный диаметр, мм | Номинальный вес кабеля, кг/м |
|---|---|---|---|---|---|---|---|---|
| 3,6/6 кВ (Н)TSCGEWOU | ||||||||
| FDC325F | 3x25+2x25/2+FO** | 6,5/4,8 | 0,795/0,795* | 3000 | 4125 | 42,5 | 45,5 | 2,560 |
| FDC335F | 3x35+2x25/2+FO** | 7,8/4,8 | 0,565/0,795* | 3000 | 4125 | 44,2 | 47,2 | 3,050 |
| FDC350F | 3x50+2x25/2+FO** | 9,5/4,8 | 0,393/0,795* | 3600 | 5250 | 47,3 | 50,2 | 3,520 |
| FDC370F | 3x70+2x35/2+FO** | 11,4/5,4 | 0,277/0,565* | 5000 | 7500 | 52,2 | 54,2 | 4,950 |
| FDC395F | 3x95+2x50/2+FO** | 13,0/6,4 | 0,210/0,393* | 6500 | 8900 | 55,4 | 59,4 | 5,780 |
| FDC30AF | 3x120+2x70/2+FO** | 14,7/7,8 | 0,164/0,277* | 7500 | 10800 | 60,6 | 64,6 | 6,800 |
| FDC30BF | 3x150+2x70/2+FO** | 16,5/7,8 | 0,132/0,277* | 9000 | 12000 | 50,0 | 54,2 | 4,950 |
| FDC30CF | 3x185+2x95/2+FO** | 18,3/9,3 | 0,108/0,210* | 11100 | 14000 | 55,4 | 59,4 | 5,780 |
| 6/10 кВ (Н)TSCGEWOU | ||||||||
| FDD325F | 3x25+2x25/2+FO** | 6,5/4,8 | 0,795/0,795* | 3000 | 4125 | 42,5 | 45,5 | 2,560 |
| FDD335F | 3x35+2x25/2+FO** | 7,8/4,8 | 0,565/0,795* | 3000 | 4125 | 44,2 | 47,2 | 3,050 |
| FDD350F | 3x50+2x25/2+FO** | 9,5/4,8 | 0,393/0,795* | 3600 | 5250 | 48,2 | 50,2 | 3,520 |
| FDD370F | 3x70+2x35/2+FO** | 11,4/5,4 | 0,277/0,565* | 5000 | 7500 | 50,0 | 54,2 | 4,700 |
| FDD395F | 3x95+2x50/2+FO** | 13,0/6,4 | 0,210/0,393* | 6500 | 8900 | 55,4 | 59,4 | 5,880 |
| FDD30AF | 3x120+2x70/2+FO** | 14,7/7,8 | 0,164/0,277* | 7500 | 10800 | 60,6 | 64,6 | 6,950 |
| FDD30BF | 3x150+2x70/2+FO** | 16,5/7,8 | 0,132/0,277* | 9000 | 12000 | 50,0 | 54,2 | 4,950 |
| FDD30CF | 3x185+2x95/2+FO** | 18,3/9,3 | 0,108/0,210* | 11100 | 14000 | 55,4 | 59,4 | 5,780 |
| 8,7/15 кВ (Н)TSCGEWOU | ||||||||
| FDE325F | 3x25+2x25/2+FO** | 6,5/4,8 | 0,795/0,795* | 3000 | 4125 | 45,3 | 48,3 | 2,840 |
| FDE335F | 3x35+2x25/2+FO** | 7,8/4,8 | 0,565/0,795* | 3000 | 4125 | 47,1 | 50,1 | 3,250 |
| FDE350F | 3x50+2x25/2+FO** | 9,5/4,8 | 0,393/0,795* | 3600 | 5250 | 50,0 | 54,0 | 3,890 |
| FDE370F | 3x70+2x35/2+FO** | 11,4/5,4 | 0,277/0,565* | 5000 | 7500 | 54,0 | 58,0 | 5,100 |
| FDE395F | 3x95+2x50/2+FO** | 13,0/6,4 | 0,210/0,393* | 6500 | 8900 | 59,1 | 63,1 | 6,270 |
| FDE30AF | 3x120+2x70/2+FO** | 14,7/7,8 | 0,164/0,277* | 7500 | 10800 | 64,5 | 68,5 | 7,700 |
| FDE30BF | 3x150+2x70/2+FO** | 16,5/7,8 | 0,132/0,277* | 9000 | 12000 | 50,0 | 54,2 | 4,950 |
| FDE30CF | 3x185+2x95/2+FO** | 18,3/9,3 | 0,108/0,210* | 11100 | 14000 | 55,4 | 59,4 | 5,780 |
| 12/20 кВ (Н)TSCGEWOU | ||||||||
| FDF325F | 3x25+2x25/2+FO** | 6,5/4,8 | 0,795/0,795* | 3000 | 4125 | 48,6 | 51,0 | 3,180 |
| FDF335F | 3x35+2x25/2+FO** | 7,8/4,8 | 0,565/0,795* | 3000 | 4125 | 52,3 | 54,7 | 3,800 |
| FDF350F | 3x50+2x25/2+FO** | 9,5/4,8 | 0,393/0,795* | 3600 | 5250 | 56,4 | 59,4 | 4,470 |
| FDF370F | 3x70+2x35/2+FO** | 11,4/5,4 | 0,277/0,565* | 5000 | 7500 | 60,9 | 63,9 | 5,800 |
| FDF395F | 3x95+2x50/2+FO** | 13,0/6,4 | 0,210/0,393* | 6500 | 8900 | 64,6 | 68,5 | 6,900 |
| FDF30AF | 3x120+2x70/2+24FO* | 14,7/7,8 | 0,164/0,277* | 7500 | 10800 | 69,0 | 73,0 | 8,150 |
* Значение двух параллельно соединенных проводников
** По запросу изготавливаются кабели особой конструкции, в которую могут входить от 6 до 24 интегрированных оптических волокон. Стандартный тип волокон 62,5/125 (также возможны 50/125 и одномодовое волокно E9/125)
** По запросу изготавливаются кабели особой конструкции, в которую могут входить от 6 до 24 интегрированных оптических волокон. Стандартный тип волокон 62,5/125 (также возможны 50/125 и одномодовое волокно E9/125)
