TRATOSFLEX-ESDB® - Высокая скорость, высокая устойчивость к кручению и натяжению
Производитель —
Оценка (средняя 5)
Высокая скорость, высокая устойчивость к кручению и натяжению для наматывания в одном и в двух направлениях.
Особый полупроводящий материал, выполняет функцию экрана: сопротивление между заземляющим проводником и полупроводниковым...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRATOSFLEX-ESDB® - Высокая скорость, высокая устойчивость к кручению и натяжению
Высокая скорость, высокая устойчивость к кручению и натяжению для наматывания в одном и в двух направлениях.
Особый полупроводящий материал, выполняет функцию экрана: сопротивление между заземляющим проводником и полупроводниковым внешним слоем фазового проводника должно быть не более 500 Ом согласно VDE 0472 часть 512
ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

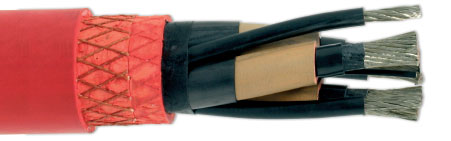

КОНСТРУКЦИЯ
- Проводник гибче, чем Кл. 5 VDE 0295
- Полупроводящий слой + Изоляция Tratosflex-ESDB-I®, равноценная или превосходящая HEPR + Полупроводящий слой*
- Заземляющий проводник с полупроводящим слоем
- Внутренняя оболочка красного цвета из эластомерного материала Tratosflex-ESDB-IS®
- Защита от кручения
- Внешняя оболочка красного цвета из эластомерного материала Tratosflex-ESDB-OS®, превосходящая по качеству 5GM5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальное напряжение 3,6/6 кВ; 6/10 кВ; 8,7/15 кВ; 12/20 кВ;
- Макс. напряжение пер. тока 4,2/7,2 кВ; 6,9/12 кВ; 10,4/18 кВ; 13,9/24 кВ;
- Испытания перем. напряжен 11 кВ; 17 кВ; 24 кВ; 29 кВ;
|
Температура рабочей среды: |
TRATOSFLEX-ESDB |
Тип-К |
|
Стационарный монтаж |
-40 °C до +80 °C |
-60 °C до +60 °C |
|
При эксплуатации |
-30 °C до +80 °C |
-60 °C до +60 °C |
| Условия перемещения: | |||||
|---|---|---|---|---|---|
| Основное применение | Барабан с одной спиралью в одном направл. | Барабан с одной спиралью в двух направл. | Произвольно | Спредерный барабан | - |
| Пригодн. м/мин Макс. | - | - | - | - | Система натяжения |
| Макс. эксплуат. скорость (м/мин) | 300 | 200 | 60 | 200 | 60 |
TRATOSFLEX-ESDB — Высокая скорость, высокая устойчивость к кручению и натяжению
| Номер компонента | Номинальное поперечное сечение, м м² | Номинальный диаметр провода, мм | Максимальное сопротивление провода постоянному току при 20 °C, Oм/км | Макс. растягивающая нагрузка во время монтажа и эксплуатации, H | Максимальная динамич. растягивающая нагрузка во время ускорения, H | Минимальный наружный диаметр, мм | Максимальная наружный диаметр, мм | Номинальный вес кабеля, кг/м |
|---|---|---|---|---|---|---|---|---|
| 3,6/6 кВ (Н)TSCGEWOU | ||||||||
| FDC325 | 3x25+3x10 | 6,5/4,2 | 0,795/0,795* | 3000 | 4125 | 42,5 | 45,5 | 2,560 |
| FDC335 | 3x35+3x10 | 7,8/4,2 | 0,565/0,795* | 3000 | 4125 | 44,2 | 47,2 | 3,050 |
| FDC350 | 3x50+3x10 | 9,5/4,2 | 0,393/0,795* | 3600 | 5250 | 47,3 | 50,2 | 3,520 |
| FDC370 | 3x70+3x16 | 11,4/5,4 | 0,277/0,565* | 5000 | 7500 | 50,0 | 54,2 | 4,950 |
| FDC395 | 3x95+3x16 | 13,0/5,4 | 0,210/0,393* | 6500 | 8900 | 55,4 | 59,4 | 5,780 |
| FDC30A | 3x120+3x25 | 14,7/6,5 | 0,164/0,277* | 7500 | 10800 | 60,6 | 64,6 | 6,800 |
| 6/10 кВ (Н)TSCGEWOU | ||||||||
| FDD325 | 3x25+3x10 | 6,5/4,2 | 0,795/0,795* | 3000 | 4125 | 42,5 | 45,5 | 2,560 |
| FDD335 | 3x35+3x10 | 7,8/4,2 | 0,565/0,795* | 3000 | 4125 | 44,2 | 47,2 | 3,050 |
| FDD350 | 3x50+3x10 | 9,5/4,2 | 0,393/0,795* | 3600 | 5250 | 47,3 | 50,2 | 3,520 |
| FDD370 | 3x70+3x16 | 11,4/5,4 | 0,277/0,565* | 5000 | 7500 | 50,0 | 54,2 | 4,700 |
| FDD395 | 3x95+3x16 | 13,0/5,4 | 0,210/0,393* | 6500 | 8900 | 55,4 | 59,4 | 5,880 |
| FDD30A | 3x120+3x25 | 14,7/6,5 | 0,164/0,277* | 7500 | 10800 | 60,6 | 64,6 | 6,950 |
| 8,7/15 кВ (Н)TSCGEWOU | ||||||||
| FDE325 | 3x25+3x10 | 6,5/4,2 | 0,795/0,795* | 3000 | 4125 | 43,5 | 47,0 | 2,750 |
| FDE335 | 3x35+3x10 | 7,8/4,2 | 0,565/0,795* | 3000 | 4125 | 47,1 | 50,1 | 3,250 |
| FDE350 | 3x50+3x10 | 9,5/4,2 | 0,393/0,795* | 3600 | 5250 | 50,0 | 54,0 | 3,890 |
| FDE370 | 3x70+3x16 | 11,4/5,4 | 0,277/0,565* | 5000 | 7500 | 54,0 | 58,0 | 5,100 |
| FDE395 | 3x95+3x16 | 13,0/5,4 | 0,210/0,393* | 6500 | 8900 | 59,1 | 63,1 | 6,270 |
| FDE30A | 3x120+3x25 | 14,7/6,5 | 0,164/0,277* | 7500 | 10800 | 64,5 | 68,5 | 7,700 |
| 12/20 кВ (Н)TSCGEWOU | ||||||||
| FDF325 | 3x25+3x10 | 6,5/4,2 | 0,795/0,795* | 3000 | 4125 | 48,0 | 51,0 | 3,060 |
| FDF335 | 3x35+3x10 | 7,8/4,2 | 0,565/0,795* | 3000 | 4125 | 50,2 | 54,2 | 3,590 |
| FDF350 | 3x50+3x10 | 9,5/4,2 | 0,393/0,795* | 3600 | 5250 | 55,4 | 59,4 | 4,470 |
| FDF370 | 3x70+3x16 | 11,4/5,4 | 0,277/0,565* | 5000 | 7500 | 59,0 | 63,0 | 5,490 |
| FDF395 | 3x95+3x16 | 13,0/5,4 | 0,210/0,393* | 6500 | 8900 | 63,6 | 67,6 | 6,900 |
| FDF30A | 3x120+3x25 | 14,7/6,5 | 0,164/0,277* | 7500 | 10800 | 68,4 | 72,4 | 8,150 |
* Значение трех параллельно соединенных проводников
Кабели нестандартных размеров изготавливаются по запросу
