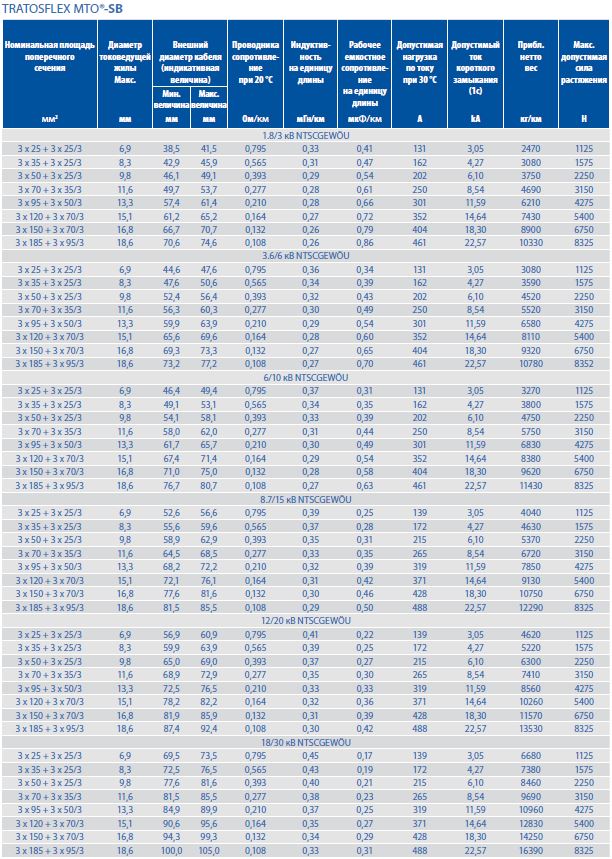

Характеристики — TRATOSFLEX MTO®-SB
ГИБКИЕ КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ З-ЗОКВ ДЛЯ РАБОТЫ В РЕЖИМЕ ВОЛО-ЧЕНИЯ/NTSCGEWOU & NTSCEWOU
TRATOSFLEX MTO@-SB

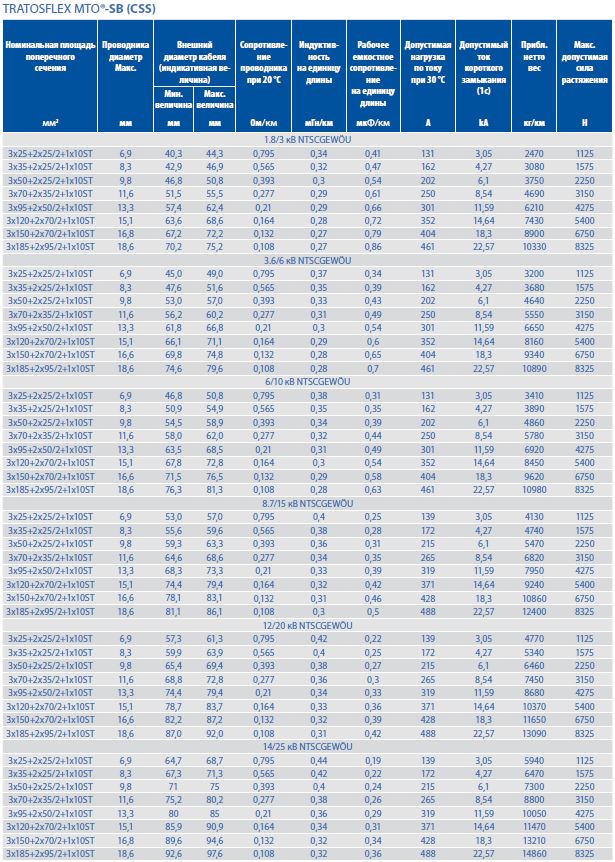

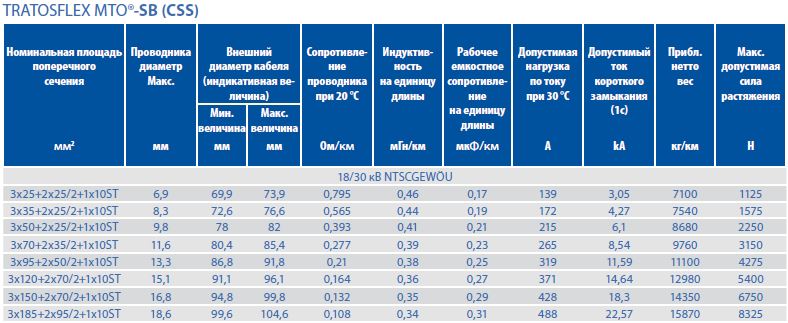

TRATOSFLEX MTO®-SB (CSS) с медным экраном сердечника
В качестве соединительных или питающих кабелей крупных машин для перемещения материалов, напр., экскаваторов на открытых разработках в условиях больших механических нагрузок. Особенно пригодны для работы в условиях истирающих и раздирающих нагрузок, возможных в ходе тянущих операций.
ХАРАКТЕРИСТИКИ И ПОКАЗАТЕЛИ

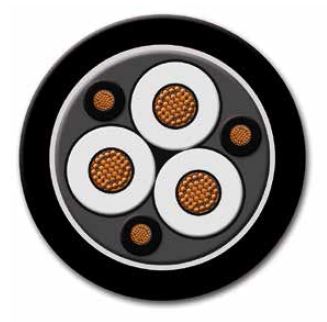

КОНСТРУКЦИЯ
- Токоведущая жила: Луженая электролитическая медь, тонкопроволочная, Класс 5 (Защитно-заземляющий проводник: электролитическая медь, луженая, очень тонкопроволочная, Класс «FS» (см. также DIN VDE 0295)
- Изоляция: TRATOS MTO, основной материал ЕРК (ЭПК), тип компаунда: 3GI3 (см. также DIN VDE 0207, Часть 20)
- Размещение защитно-заземляющего проводника'1’: С защитно-заземляющим проводником, разделенным на три во внешних промежутках
- Регулирование электрического поля (2): Внутренний и внешний слои полупроводящей резины
- Компоновка жил сердечника13’: Три основных проводника уложены с защитно-заземляющим проводником, разделенным на три во внешних промежутках
- Лента: Исключительно устойчивая к разрыву армирующая лента, предотвращающая смещения оболочки
- Внутренняя и внешняя оболочки: Вся оболочка (внутренняя и внешняя) — из компаунда хлоропреновой резины высокой стойкости к истиранию и разрыву, внутренняя и внешняя оболочки неразрывно связаны компаундом типа: 5GM5 (см. также DIN VDE 0207, Часть 21)
- Маркировка: (Год изготовления) (серийный номер)
TRATOSFLEX MTO-SB NTSCGEWOU (число жил) х (сечение) (ном. напряжение) - Идентификация жил: Естественная окраска черной полупроводящей резиной
СТАНДАРТЫ
- DIN VDE 0250, Часть 813
(1) Для TRATOSFLEX MTO‘-SB (CSS): Индивидуальный концентрический защитно-заземляющий проводник, разделенный на каждой жиле сердечника (NTSCGEWOU)
(2) Для TRATOSFLEX MTO'-SB (CSS): Внутренние и внешние полупроводящие слои полупроводящей резины и индивидуальный концентрический защитно- заземляющий проводник из металла (NTSCEWOU)
(3) Для TRATOS MTO’-SB (CSS): Три основных токоведущих жилы в пучке (NTSCGEWOU)
|
Электрические параметры |
|
|
Номинальное напряжение: |
U0/U = 1.8/3 кВ — 18/30 кВ |
|
Макс. допустимое рабочее напряжение в системах пер. тока |
U0/U = 2. 1/3. 6 кВ — 20.8/36 кВ |
|
Макс. допустимое рабочее напряжение в системах пост. тока |
Uo/U = 2. 7/5. 4 кВ — 27/54 кВ |
|
Испытательное напряжение пер. т. |
6 кВ — 43 кВ в соответствии с DIN VDE 0250, Часть 813 |
|
Допустимая нагрузка по току |
В соответствии с DIN VDE 0298, Часть 4 |
|
Тепловые параметры |
Тип K |
|
Температура среды: • В режиме свободного изгиба • Стационарный режим |
-30 °C до + 80 °C -60 °C до + 60 °C -40 °C до + 80 °C -60 °C до + 60 °C |
|
Максимально допустимая рабочая температура: проводника |
90 °C |
|
Температура короткого замыкания проводника |
200 °C |
|
Механические параметры |
|
|
Усилие растяжения |
До 15 Н/мм2 |
|
Напряжение кручения |
±100 °/м (для TRATOS MTO-SB (CSS) ±25 °/м) |
|
Минимальный допустимый радиус изгиба: |
В соответствии с DIN VDE 0298, Часть 3 |
|
Дополнительные испытания |
Тест смещения оболочки |
|
Химические параметры |
|
|
Маслостойкость |
Регулируется DIN VDE 0473, Часть 811-2-1, Парагр. 10 |
|
Поведение при пожаре |
Регулируется DIN VDE 0482, Часть 265-2-1 |
|
Устойчивость к метео-факторам |
Неограниченное применение в помещениях и вне их, устойчив к влажности, УФ и озону |
