Силовые кабели среднего напряжения (этиленпропиленовая резина)
TRATOSGREEN-ES3-FO® - Пониженное содержание галогена и пониженная токсичность
Производитель —
Оценка (средняя 5)
Экструдированный экран. Уменьшенный вес и размеры для наматывания в одном направлении с оптическим волокном.
Особый полупроводящий материал, выполняет функцию экрана: сопротивление между заземляющим проводником и полупроводниковым...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRATOSGREEN-ES3-FO® - Пониженное содержание галогена и пониженная токсичность
Экструдированный экран. Уменьшенный вес и размеры для наматывания в одном направлении с оптическим волокном.
Особый полупроводящий материал, выполняет функцию экрана: сопротивление между заземляющим проводником и полупроводниковым внешним слоем фазового проводника должно быть не более 500 Ом согласно VDE 0472 часть 512
ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

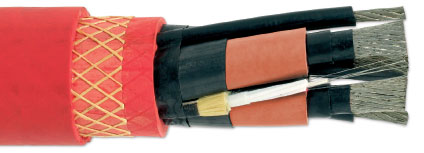

КОНСТРУКЦИЯ
- Проводник гибче, чем кл. 5 VDE 0295
- Полупроводящий слой + изоляция Tratosflex-ES3-I®, равноценная HEPR + Полупроводящий слой*
- Заземляющий проводник с полупроводящим слоем
- Кабель с оптическим волокном
- Внутренняя оболочка выполнена из высококачественного материала Tratosflex-ES3-IS®, превосходящего по качеству GM1b
- Защита от кручения
- Красная внешняя оболочка изготовлена из хлоропренового материала Tratosflex-ES3-OS®, равноценного или превосходящего по качеству 5GM3 (или 5GM5, если это необходимо)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальное напряжение 3,6/6 кВ; 6/10 кВ; 8,7/15 кВ; 12/20 кВ;
- Макс. напряжение пер. тока 4,2/7,2 кВ; 6,9/12 кВ; 10,4/18 кВ; 13,9/24 кВ;
- Испытания перем. напряжен 11 кВ; 17 кВ; 24 кВ; 29 кВ;
|
Температура рабочей среды: |
TRATOSFLEX-ES3-FO |
Тип-К |
|
Стационарный монтаж |
-40 °C до +80 °C |
-60 °C до +60 °C |
|
При эксплуатации |
-30 °C до +80 °C |
-60 °C до +60 °C |
| Условия перемещения: | ||
|---|---|---|
| Основное применение | Односпиральный односторонний барабан | Система натяжения |
| Пригодн. м/мин Макс. | - | - |
| Макс. эксплуат. скорость (м/мин) | 200 | 60 |
TRATOSFLEX-ES3-FO / TRATOSGREEN-ES3-FO — Уменьшенный вес и размеры
| Номер компонента | Номинальное поперечное сечение, м м² | Номинальный диаметр провода, мм | Максимальное сопротивление провода постоянному току при 20 °C, Oм/км | Макс. растягивающая нагрузка во время монтажа и эксплуатации, H | Максимальная динамич. растягивающая нагрузка во время ускорения, H | Минимальный наружный диаметр, мм | Максимальная наружный диаметр, мм | Номинальный вес кабеля, кг/м |
|---|---|---|---|---|---|---|---|---|
| 3,6/6 кВ (Н)TSCGEWOU | ||||||||
| F3DC325F | 3x25+2x25/2+ FO** | 6,5/4,8 | 0,795/0,795* | 1500 | 2250 | 37,5 | 40,5 | 2,400 |
| F3DC335F | 3x35+2x25/2+ FO** | 7,8/4,8 | 0,565/0,795* | 2100 | 3150 | 39,7 | 42,7 | 2,800 |
| F3DC350F | 3x50+2x25/2+ FO** | 9,5/4,8 | 0,393/0,795* | 3000 | 4500 | 44,0 | 47,0 | 3,500 |
| F3DC370F | 3x70+2x35/2+ FO** | 11,4/5,4 | 0,277/0,565* | 4200 | 5250 | 47,5 | 50,5 | 4,560 |
| F3DC395F | 3x95+2x50/2+ FO** | 13,0/6,4 | 0,210/0,393* | 5700 | 7000 | 52,2 | 56,2 | 5,550 |
| F3DC30AF | 3x120+2x70/2+ FO** | 14,7/7,8 | 0,164/0,277* | 7200 | 9000 | 56,6 | 60,6 | 6,900 |
| F3DC30BF | 3x150+2x70/2+ FO** | 16,5/7,8 | 0,132/0,277* | 9000 | 11250 | 61,0 | 65,0 | 8,100 |
| F3DC30CF | 3x185+2x95/2+ FO** | 18,3/9,3 | 0,108/0,210* | 11100 | 13800 | 66,0 | 70,0 | 9,600 |
| 6/10 кВ (Н)TSCGEWOU | ||||||||
| F3DD325F | 3x25+2x25/2+ FO** | 6,5/4,8 | 0,795/0,795* | 1500 | 2250 | 39,5 | 42,5 | 2,510 |
| F3DD335F | 3x35+2x25/2+ FO** | 7,8/4,8 | 0,565/0,795* | 2100 | 3150 | 42,8 | 45,8 | 2,980 |
| F3DD350F | 3x50+2x25/2+ FO** | 9,5/4,8 | 0,393/0,795* | 3000 | 4500 | 45,7 | 48,7 | 3,550 |
| F3DD370F | 3x70+2x35/2+ FO** | 11,4/5,4 | 0,277/0,565* | 4200 | 5250 | 49,3 | 53,3 | 4,800 |
| F3DD395F | 3x95+2x50/2+ FO** | 13,0/6,4 | 0,210/0,393* | 5700 | 7000 | 54,5 | 58,5 | 5,800 |
| F3DD30AF | 3x120+2x70/2+ FO** | 14,7/7,8 | 0,164/0,277* | 7200 | 9000 | 58,8 | 62,8 | 7,400 |
| F3DD30BF | 3x150+2x70/2+ FO** | 16,5/7,8 | 0,132/0,277* | 9000 | 11250 | 64,2 | 68,2 | 8,500 |
| F3DD30CF | 3x185+2x95/2+ FO** | 18,3/9,3 | 0,108/0,210* | 11100 | 13800 | 69,0 | 73,0 | 10,000 |
| 8,7/15 кВ (Н)TSCGEWOU | ||||||||
| F3DE325F | 3x25+2x25/2+ FO** | 6,5/4,8 | 0,795/0,795* | 1500 | 2250 | 44,0 | 47,0 | 2,950 |
| F3DE335F | 3x35+2x25/2+ FO** | 7,8/4,8 | 0,565/0,795* | 2100 | 3150 | 46,4 | 49,4 | 3,340 |
| F3DE350F | 3x50+2x25/2+ FO** | 9,5/4,8 | 0,393/0,795* | 3000 | 4500 | 49,3 | 53,3 | 4,150 |
| F3DE370F | 3x70+2x35/2+ FO** | 11,4/5,4 | 0,277/0,565* | 4200 | 5250 | 54,0 | 58,0 | 5,300 |
| F3DE395F | 3x95+2x50/2+ FO** | 13,0/6,4 | 0,210/0,393* | 5700 | 7000 | 58,3 | 62,3 | 6,100 |
| F3DE30AF | 3x120+2x70/2+ FO** | 14,7/7,8 | 0,164/0,277* | 7200 | 9000 | 62,6 | 66,6 | 7,700 |
| 12/20 кВ (Н)TSCGEWOU | ||||||||
| F3DF325F | 3x25+2x25/2+ FO** | 6,5/4,8 | 0,795/0,795* | 1500 | 2250 | 47,2 | 50,2 | 3,250 |
| F3DF335F | 3x35+2x25/2+ FO** | 7,8/4,8 | 0,565/0,795* | 2100 | 3150 | 49,7 | 53,7 | 3,800 |
| F3DF350F | 3x50+2x25/2+ FO** | 9,5/4,8 | 0,393/0,795* | 3000 | 4500 | 53,8 | 57,8 | 4,650 |
| F3DF370F | 3x70+2x35/2+ FO** | 11,4/5,4 | 0,277/0,565* | 4200 | 5250 | 57,7 | 61,7 | 5,670 |
| F3DF395F | 3x95+2x50/2+ FO** | 13,0/6,4 | 0,210/0,393* | 5700 | 7000 | 63,0 | 67,0 | 6,690 |
| F3DF30AF | 3x120+2x70/2+ FO** | 14,7/7,8 | 0,164/0,277* | 7200 | 9000 | 68,3 | 72,3 | 8,350 |
* Значение двух параллельно соединенных проводников
** По запросу изготавливаются кабели особой конструкции, в которую могут входить от 6 до 24 интегрированных оптических волокон. Стандартный тип волокон 62,5/125 (также возможны 50/125 и одномодовое волокно E9/125)
** По запросу изготавливаются кабели особой конструкции, в которую могут входить от 6 до 24 интегрированных оптических волокон. Стандартный тип волокон 62,5/125 (также возможны 50/125 и одномодовое волокно E9/125)
Кабели с номинальным напряжением >= 18/30 кВ изготавливаются по запросу
