Характеристики — TRATOSMART® - (N)SHTOU-J

Кабель уменьшенных размеров для наземной укладки для наматывания в одном направлении.

ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

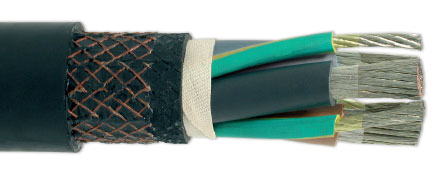

КОНСТРУКЦИЯ

Луженый гибкий проводник Кл. 5 VDE 0295
Особая изоляционная смесь Tratosmart-I®, превосходящая по качеству EPR 3GI3
Внутренняя оболочка выполнена из специальной смеси Tratosmart-IS®, превосходящей по качеству GM1В
Защита от кручения
Черная внешняя оболочка выполнена из специальной смеси Tratosmart-OS®, превосходящей по качеству 5GM3 (или 5GM5, если это необходимо)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение 0,6/1 кВ
Макс. напряжение пер. тока 0,7/1,2 кВ
Испытания перем. напряжен. 3,5 кВ

Температура рабочей среды:	TRATOSMART	Тип-К
Стационарный монтаж	-40 °C до +80 °C	-60 °C до +60 °C
При эксплуатации	-30 °C до +80 °C	-60 °C до +60 °C

Условия перемещения:
Основное применение	Барабан с одной спиралью	Спредерный барабан	-	-
Пригодн. м/мин Макс.	-	-	Система натяжения	Фестон
Макс. эксплуат. скорость (м/мин)	200	200	60	240

TRATOSMART- (N)SHTOU-JZ — TRATOSMART- (N)SHTOU-JZK — TRATOSGREEN- (N)SHTOU-JZ

Номер компонента	Номинальное поперечное сечение, м м²	Номинальный диаметр провода, мм	Максимальное сопротивление провода постоянному току при 20 °C, Oм/км	Максимальная температура проводника во время эксплуатации, °C	Максимальная температура проводника во время короткого замыкания, °C	Макс. растягивающая нагрузка во время монтажа и эксплуатации, H	Минимальный наружный диаметр, мм	Максимальная наружный диаметр, мм	Номинальный вес кабеля, кг/м
FSA401	4x1,5	1,6	13,7	90	250	120	12,0	14,0	0,240
FSA402	4x2,5	2,1	8,21	90	250	200	13,3	15,3	0,350
FSA404	4x4	2,5	5,09	90	250	320	16,0	18,0	0,470
FSA406	4x6	3,1	3,39	90	250	480	17,6	19,6	0,630
FSA410	4x10	4,2	1,95	90	250	800	21,5	23,5	0,940
FSA416	4x16	5,4	1,24	90	250	1280	24,0	27,0	1,260
FSA425	4x25	6,5	0,795	90	250	2000	28,5	31,5	1,840
FSA435	4x35	7,9	0,565	90	250	2800	32,5	35,0	2,540
FSA350	3x50+3x25/3	9,5/4,2	0,393/0,795*	90	250	3000	34,3	37,5	2,750
FSA370	3x70+3x35/3	11,4/4,8	0,277/0,565*	90	250	4200	39,5	42,5	3,950
FSA395	3x95+3x50/3	13,0/5,4	0,210/0,393*	90	250	5700	44,0	47,0	5,100
FSA30A	3x120+3x70/3	14,7/6,5	0,164/0,277*	90	250	7200	49,5	53,5	6,350
FSA30B	3x150+3x70/3	16,5/6,5	0,132/0,277*	90	250	9000	53,8	57,8	7,600
FSA30C	3x185+3x95/3	18,3/7,8	0,108/0,210*	90	250	11000	59,0	63,0	9,000
FSA30D	3x240+3x120/3	20,7/9,3	0,0817/0,164*	90	250	14400	66,0	70,0	12,000
FSA501	5x1,5	1,6	13,7	90	250	150	12,8	14,8	0,320
FSA502	5x2,5	2,1	8,21	90	250	250	14,8	16,8	0,380
FSA504	5x4	2,5	5,09	90	250	400	17,0	19,2	0,500
FSA506	5x6	3,1	3,39	90	250	600	19,5	21,0	0,700
FSA510	5x10	4,2	1,95	90	250	1000	24,0	26,0	1,100
FSA516	5x16	5,4	1,24	90	250	1600	27,8	29,8	1,550
FSA410402**	4x10+4x2,5	4,2/2,1	1,95/8,21	90	250	800	23,2	25,2	1,030
FSA416402**	4x16+4x2,5	5,4/2,1	1,24/8,21	90	250	1280	25,6	27,6	1,300
FSA425402**	4x25+4x2,5	6,5/2,1	0,795/8,21	90	250	2000	29,5	32,5	1,850
FSA435402**	4x35+4x2,5	7,8/2,1	0,565/8,21	90	250	2800	33,0	36,0	2,500

* Значение трех параллельно соединенных проводников
** Механические захваты

Одножильный, двужильный или трехжильный кабель изготавливается по запросу
