TRATOSMART® - (N)SHTOU-JK
Производитель — TRATOS
Оценка (средняя 5)
Кабель уменьшенных размеров для наземной укладки для наматывания в одном направлении. ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ КОНСТРУКЦИЯ Луженый гибкий проводник Кл. 5 VDE 0295 Особая изоляционная смесь Tratosmart-I®, превосходящая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRATOSMART® - (N)SHTOU-JK

Кабель уменьшенных размеров для наземной укладки для наматывания в одном направлении.

ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

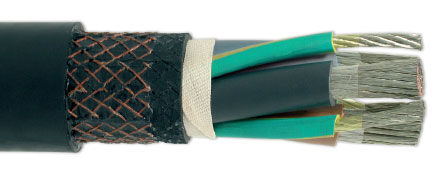

КОНСТРУКЦИЯ

  1. Луженый гибкий проводник Кл. 5 VDE 0295
  2. Особая изоляционная смесь Tratosmart-I®, превосходящая по качеству EPR 3GI3
  3. Внутренняя оболочка выполнена из специальной смеси Tratosmart-IS®, превосходящей по качеству GM1В
  4. Защита от кручения
  5. Черная внешняя оболочка выполнена из специальной смеси Tratosmart-OS®, превосходящей по качеству 5GM3 (или 5GM5, если это необходимо)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Номинальное напряжение 0,6/1 кВ
  • Макс. напряжение пер. тока 0,7/1,2 кВ
  • Испытания перем. напряжен. 3,5 кВ

Температура рабочей среды:

TRATOSMART

Тип-К

Стационарный монтаж

-40 °C до +80 °C

-60 °C до +60 °C

При эксплуатации

-30 °C до +80 °C

-60 °C до +60 °C



Условия перемещения:
Основное применение  Барабан с одной спиралью Спредерный барабан - -
Пригодн. м/мин Макс. - - Система натяжения Фестон
Макс. эксплуат. скорость /мин) 200 200 60 240

TRATOSMART- (N)SHTOU-JZ — TRATOSMART- (N)SHTOU-JZK — TRATOSGREEN- (N)SHTOU-JZ

Номер компонента Номинальное поперечное сечение, м м² Номинальный диаметр провода, мм Максимальное сопротивление провода постоянному току при 20 °C, Oм/км Максимальная температура проводника во время эксплуатации, °C Максимальная температура проводника во время короткого замыкания, °C Макс. растягивающая нагрузка во время монтажа и эксплуатации, H Минимальный наружный диаметр, мм Максимальная наружный диаметр, мм Номинальный вес кабеля, кг/м
FSA401 4x1,5 1,6 13,7 90 250 120 12,0 14,0 0,240
FSA402 4x2,5 2,1 8,21 90 250 200 13,3 15,3 0,350
FSA404 4x4 2,5 5,09 90 250 320 16,0 18,0 0,470
FSA406 4x6 3,1 3,39 90 250 480 17,6 19,6 0,630
FSA410 4x10 4,2 1,95 90 250 800 21,5 23,5 0,940
FSA416 4x16 5,4 1,24 90 250 1280 24,0 27,0 1,260
FSA425 4x25 6,5 0,795 90 250 2000 28,5 31,5 1,840
FSA435 4x35 7,9 0,565 90 250 2800 32,5 35,0 2,540
FSA350 3x50+3x25/3 9,5/4,2 0,393/0,795* 90 250 3000 34,3 37,5 2,750
FSA370 3x70+3x35/3 11,4/4,8 0,277/0,565* 90 250 4200 39,5 42,5 3,950
FSA395 3x95+3x50/3 13,0/5,4 0,210/0,393* 90 250 5700 44,0 47,0 5,100
FSA30A 3x120+3x70/3 14,7/6,5 0,164/0,277* 90 250 7200 49,5 53,5 6,350
FSA30B 3x150+3x70/3 16,5/6,5 0,132/0,277* 90 250 9000 53,8 57,8 7,600
FSA30C 3x185+3x95/3 18,3/7,8 0,108/0,210* 90 250 11000 59,0 63,0 9,000
FSA30D 3x240+3x120/3 20,7/9,3 0,0817/0,164* 90 250 14400 66,0 70,0 12,000
FSA501 5x1,5 1,6 13,7 90 250 150 12,8 14,8 0,320
FSA502 5x2,5 2,1 8,21 90 250 250 14,8 16,8 0,380
FSA504 5x4 2,5 5,09 90 250 400 17,0 19,2 0,500
FSA506 5x6 3,1 3,39 90 250 600 19,5 21,0 0,700
FSA510 5x10 4,2 1,95 90 250 1000 24,0 26,0 1,100
FSA516 5x16 5,4 1,24 90 250 1600 27,8 29,8 1,550
FSA410402** 4x10+4x2,5 4,2/2,1 1,95/8,21 90 250 800 23,2 25,2 1,030
FSA416402** 4x16+4x2,5 5,4/2,1 1,24/8,21 90 250 1280 25,6 27,6 1,300
FSA425402** 4x25+4x2,5 6,5/2,1 0,795/8,21 90 250 2000 29,5 32,5 1,850
FSA435402** 4x35+4x2,5 7,8/2,1 0,565/8,21 90 250 2800 33,0 36,0 2,500
* Значение трех параллельно соединенных проводников
** Механические захваты

Одножильный, двужильный или трехжильный кабель изготавливается по запросу
