Характеристики — TRATOSMART® - (N)SHTOU-JZK

Пониженное содержание галогена и пониженная токсичность

ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

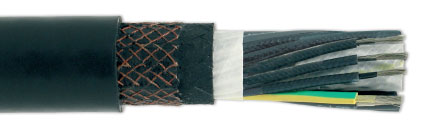

КОНСТРУКЦИЯ

Луженый гибкий проводник Кл. 5 VDE 0295
Особая изоляционная смесь Tratosmart-I®, равноценная или превосходящая по качеству EPR 3GI3
Внутренняя оболочка выполнена из специальной смеси Tratosmart-IS®, превосходящей по качеству GM1b
Защита от кручения
Черная внешняя оболочка выполнена из специальной смеси Tratosmart-OS®, превосходящей по качеству 5GM3 (или 5GM5, если это необходимо)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение 0,6/1 кВ
Макс. напряжение пер. тока 0,7/1,2 кВ
Испытания перем. напряжен. 2,5 кВ

Температура рабочей среды:	TRATOSMART	Тип-К
Стационарный монтаж	-40 °C до +80 °C	-60 °C до +60 °C
При эксплуатации	-30 °C до +80 °C	-60 °C до +60 °C

Условия перемещения:
Основное применение	Барабан с одной спиралью	Спредерные барабаны	-	-
Пригодн.	-	-	Система натяжения	Фестон
Макс. эксплуат. скорость (м/мин)	240	200	60	240

TRATOSMART- (N)SHTOU-JZ — TRATOSMART- (N)SHTOU-JZK — TRATOSGREEN- (N)SHTOU-JZ

Номер компонента	Номинальное поперечное сечение, м м²	Номинальный диаметр провода, мм	Максимальное сопротивление провода постоянному току при 20 °C, Oм/км	Максимальная температура проводника во время эксплуатации, °C	Максимальная температура проводника во время короткого замыкания, °C	Макс. растягивающая нагрузка во время монтажа и эксплуатации, H	Минимальный наружный диаметр, мм	Максимальная наружный диаметр, мм	Номинальный вес кабеля, кг/м
FSA701	7x1,5	1,6	13,7	90	250	157	16,0	18,0	0,440
FSA121	12x1,5	1,6	13,7	90	250	270	21,0	23,0	0,650
FSA181	18x1,5	1,6	13,7	90	250	405	21,5	23,5	0,780
FSA241	24x1,5	1,6	13,7	90	250	540	26,0	28,0	0,990
FSA301	30x1,5	1,6	13,7	90	250	675	27,5	30,5	1,250
FSA361	36x1,5	1,6	13,7	90	250	810	28,5	31,5	1,350
FSA702	7x2,5	2,1	8,21	90	250	262	17,8	19,8	0,540
FSA122	12x2,5	2,1	8,21	90	250	450	23,3	26,3	0,950
FSA182	18x2,5	2,1	8,21	90	250	675	24,5	26,5	1,100
FSA242	24x2,5	2,1	8,21	90	250	900	28,5	31,5	1,450
FSA302	30x2,5	2,1	8,21	90	250	1125	31,0	34,0	1,850
FSA362	36x2,5	2,1	8,21	90	250	1350	32,0	35,0	1,950

Специальные сигнальные кабели — TRATOSMART- (N)SHTOU-JZ — TRATOSMART- (N)SHTOU-JZK

Номер компонента	Номинальное поперечное сечение, м м²	Номинальный диаметр провода, мм	Максимальное сопротивление провода постоянному току при 20 °C, Oм/км	Максимальная температура проводника во время эксплуатации, °C	Максимальная температура проводника во время короткого замыкания, °C	Макс. растягивающая нагрузка во время монтажа и эксплуатации, H	Минимальный наружный диаметр, мм	Максимальная наружный диаметр, мм	Номинальный вес кабеля, кг/м
FSA600C	3x (2x1)C*	1,3	20,0	90	250	90	22,5	24,5	0,650
FSA601C	3x (2x1,5)C*	1,6	13,7	90	250	135	23,5	25,5	0,800
FSA120C	6x (2x1)C*	1,3	20,0	90	250	180	28,0	29,5	1,150
FSA121C	6x (2x1,5)C*	1,6	13,7	90	250	270	28,5	31,5	1,300
FSA192501C	19x2,5+5x1,5©*	2,1/1,6	8,21/13,7	90	250	938	33,0	36,0	1,600

* Медные пары с экранирующей оплеткой
