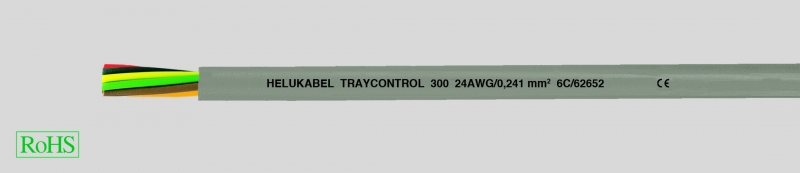

TRAYCONTROL 300, гибкий, маслостойкий, NFPA 79 Edition 2012
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Гибкий кабель передачи данных и управления с PVC-оболочкой Температурный диапазон от -25°C до +105°C Номинальное напряжение 300 В Испытательное напряжение 2000 В Минимальный радиус изгиба  подвижно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRAYCONTROL 300, гибкий, маслостойкий, NFPA 79 Edition 2012
Технические характеристики
  • Гибкий кабель передачи данных и управления с PVC-оболочкой
  • Температурный диапазон
    от -25°C до +105°C
  • Номинальное напряжение 300 В
  • Испытательное напряжение 2000 В
  • Минимальный радиус изгиба
    подвижно 6x Ø кабеля
  • Устойчивость к радиации
    до 80x106 сДж/кг (до 80 МРад)
Строение
  • Медные лужёные тонкопроволочные проводники, размеры в соответствии
    с AWG
  • Специальная PVC-изоляция жил
    (AWG 22 — AWG 16 с прозрачной скин-нейлоновой оболочкой)
  • Маркировка жил в соответствии с международным цветовым кодом
  • Повивная скрутка жил с оптимальным шагом
  • Текстильный разделитель
  • Специальная внешняя PVC-оболочка
  • Цвет оболочки – серый (RAL 7001)
  • Разметка метража в футах
Свойства
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
  • Самозатухающий и не распространяющий горение в соответствии с CSA FT4
  • UL (AWG 22 — AWG 16):
    PLTC-ER, ITC-ER, тип CM, NFPA 79 2012,
    OIL RES I & II, класс I разд. 2, NEC ст.
    501, 725, 760 & 800, AWM 2517
  • UL (AWG 24 — AWG 28):
    CM, AWM 2464, rated OIL RES I & II,
    NEC ст. 725, 760 & 800, NFPA 79 2012
  • CSA: CSA CMG FT4, AWM I/II A/B FT4
Указания
Преимущества
  • Особо гибкий, быстрый монтаж
  • Маслостойкий согл. OIL RES I & II
По запросу изготавливаются
  • Внешняя PUR или TPE-оболочка
  • Цвет оболочки по желанию заказчика
Применение
HELUKABEL® TRAYCONTROL 300 — многожильный кабель передачи данных и управления с PVC-оболочкой. Сечения в соответствии с PLTC-ER и ITC-ER предназначены для открытой прокладки в кабельных лотках и оборудовании; благодаря высокой маслостойкости (OIL RES I & II) идеально подходит в качестве кабеля подключения или соединительного кабеля, а также для эксплуатации с системами управления, измерения и с сигнальными системами. Гибкая структура кабеля облегчает монтаж внутри и снаружи машин и шкафов распределения.
Области применения: металлообрабатывающие станки, распределительные щиты, измерительные приборы, техника управления и автоматического регулирования, автоматизация производства, альтернативные источники энергии.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во жил x
номинальное
сечение, мм²
AWG-номер Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км
62625 2 x 0,08 28 3,7 1,6 12,0
62626 3 x 0,08 28 4,0 2,0 18,0
62627 4 x 0,08 28 4,2 3,0 21,0
62628 6 x 0,08 28 4,7 5,0 27,0
62629 8 x 0,08 28 5,0 6,0 30,0
62630 10 x 0,08 28 5,6 8,0 30,0
62631 15 x 0,08 28 6,2 12,0 43,0
62632 20 x 0,08 28 6,8 15,0 54,0
62633 25 x 0,08 28 7,8 19,0 63,0
62634 30 x 0,08 28 8,2 23,0 73,0
62635 40 x 0,08 28 8,9 31,0 89,0
62636 50 x 0,08 28 9,9 38,0 109,0
62637 2 x 0,14 26 4,0 3,0 18,0
62638 3 x 0,14 26 4,1 4,0 21,0
62639 4 x 0,14 26 4,3 5,0 24,0
62640 6 x 0,14 26 5,0 8,0 30,0
62641 8 x 0,14 26 5,3 11,0 34,0
62642 10 x 0,14 26 6,0 13,0 42,0
62643 15 x 0,14 26 6,6 20,0 52,0
62644 20 x 0,14 26 7,5 27,0 67,0
62645 25 x 0,14 26 8,3 34,0 80,0
62646 30 x 0,14 26 8,6 40,0 92,0
62647 40 x 0,14 26 9,4 54,0 116,0
62648 50 x 0,14 26 10,6 67,0 145,0
62649 2 x 0,25 24 4,2 5,0 19,0
62650 3 x 0,25 24 4,4 7,0 22,0
62651 4 x 0,25 24 4,7 10,0 27,0
62652 6 x 0,25 24 5,4 14,0 33,0
62653 8 x 0,25 24 5,7 19,0 42,0
62654 10 x 0,25 24 6,4 24,0 49,0
62655 15 x 0,25 24 7,2 36,0 69,0
62656 20 x 0,25 24 8,2 48,0 86,0
62657 25 x 0,25 24 9,1 60,0 103,0
62658 30 x 0,25 24 9,4 72,0 131,0
62659 40 x 0,25 24 11,0 96,0 173,0
62660 50 x 0,25 24 12,2 120,0 219,0
62661 2 x 0,34 22 4,6 7,0 22,0
62662 3 x 0,34 22 4,8 10,0 28,0
62663 4 x 0,34 22 5,1 13,0 32,0
62664 6 x 0,34 22 5,8 20,0 46,0
62665 8 x 0,34 22 6,2 26,0 54,0
62666 10 x 0,34 22 7,3 33,0 66,0
62667 15 x 0,34 22 8,3 49,0 90,0
62668 20 x 0,34 22 9,1 65,0 115,0
62669 25 x 0,34 22 10,5 82,0 141,0
62670 30 x 0,34 22 10,9 98,0 176,0
62671 40 x 0,34 22 12,1 131,0 234,0
62672 50 x 0,34 22 13,5 163,0 293,0
62673 2 x 0,75 20 5,7 14,0 57,0
62674 3 x 0,75 20 6,0 22,0 60,0
62675 4 x 0,75 20 6,5 29,0 73,0
62676 6 x 0,75 20 7,8 43,0 97,0
62677 8 x 0,75 20 8,4 58,0 133,0
62678 10 x 0,75 20 9,6 72,0 143,0
62679 15 x 0,75 20 11,4 108,0 177,0
62680 20 x 0,75 20 12,7 144,0 261,0
62681 25 x 0,75 20 14,1 180,0 353,0
62682 30 x 0,75 20 14,7 216,0 419,0
62683 40 x 0,75 20 16,9 288,0 562,0
62684 50 x 0,75 20 18,9 360,0 699,0
62685 2 x 1 18 6,2 19,0 61,0
62686 3 x 1 18 6,5 29,0 64,0
62687 4 x 1 18 7,3 38,0 77,0
62688 6 x 1 18 8,5 58,0 101,0
62700 6 x 1 16 9,3 86,0 162,0
62689 8 x 1 18 9,1 77,0 142,0
62702 8 x 1 16 10,6 115,0 243,0
62690 10 x 1 18 11,1 96,0 195,0
62691 15 x 1 18 12,6 144,0 247,0
62692 20 x 1 18 13,9 192,0 328,0
62693 25 x 1 18 16,6 240,0 407,0
62694 30 x 1 18 16,7 288,0 539,0
62695 40 x 1 18 18,5 384,0 717,0
62696 50 x 1 18 20,8 480,0 894,0
62697 2 x 1,5 16 6,7 28,0 83,0
62698 3 x 1,5 16 7,4 43,0 91,0
62699 4 x 1,5 16 8,0 58,0 109,0
62703 10 x 1,5 16 12,2 144,0 267,0
62704 15 x 1,5 16 13,9 216,0 364,0
62705 20 x 1,5 16 15,3 288,0 493,0
62706 25 x 1,5 16 17,7 360,0 608,0
62707 30 x 1,5 16 18,4 432,0 729,0
62708 40 x 1,5 16 20,5 576,0 967,0
62709 50 x 1,5 16 23,1 720,0 1214,0
