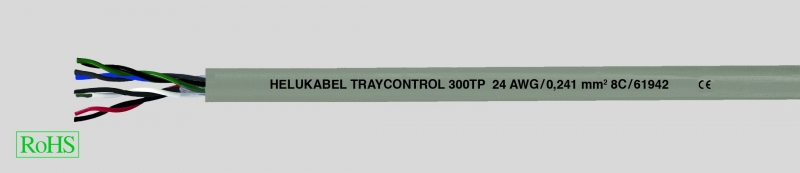

TRAYCONTROL 300 TP paarverseilt, flexibel, ölbeständig, NFPA 79 Edition 2012
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Гибкий кабель передачи данных и управления с PVC-оболочкой Температурный диапазон  от -25°C до +105°C Номинальное напряжение 300 В Испытательное напряжение 2000 В Минимальный радиус изгиба подвижно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRAYCONTROL 300 TP paarverseilt, flexibel, ölbeständig, NFPA 79 Edition 2012
Технические характеристики
  • Гибкий кабель передачи данных и управления с PVC-оболочкой
  • Температурный диапазон
    от -25°C до +105°C
  • Номинальное напряжение 300 В
  • Испытательное напряжение 2000 В
  • Минимальный радиус изгиба
    подвижно 6х Ø кабеля
  • Устойчивость к радиации
    до 80x106 СДж/кг (bis 80 МРад)
Строение
  • Медные лужёные тонкопроволочные проводники, размеры в соответствии с AWG
  • Специальная PVC-изоляция жил
    (AWG 22 — AWG 18 с прозрачной скин-нейлоновой оболочкой)
  • Парная маркировка в соответствии с международным цветовым кодом
  • Жилы скручены попарно
    с оптимальным шагом
  • Пары скручены в слои
    с оптимальным шагом
  • Разделитель
  • Специальная внешняя PVC-оболочка
  • Цвет оболочки – серый (RAL 7001)
  • Разметка метража в футах
Свойства
  • Самозатухающий и не распространяющий горение в соответствии с CSA FT4
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
  • UL (AWG 22 — AWG 18):
    PLTC-ER,ITC-ER, тип CM, NFPA 79 2012,
    OIL RES I & II, класс I разд. 2, NEC ст.
    501, 725, 760 & 800, AWM 2517
  • UL (AWG 24 — AWG 26)):
    CM, AWM 2464, rated OIL RES I & II,
    NEC ст. 725, 760 & 800, NFPA 79 2012
  • CSA:
    CSA CMG FT4, AWM I/II A/B
Указания
Преимущества
  • Особо гибкий, быстрый монтаж
  • Маслостойкий согл. OIL RES I & II
По запросу изготавливаются
  • Внешняя PUR или TPE-оболочка
  • Цвет оболочки по желанию заказчика
Применение
HELUKABEL® ® TRAYCONTROL 300 TP — кабель передачи данных и управления с попарно скрученными жилами. Сечения в соответствии с PLTC-ER и ITC-ER предназначены для открытой прокладки в кабельных лотках и в оборудовании; благодаря высокой маслостойкости (OIL RES I & II) идеально подходит в качестве кабеля подключения или соединительного кабеля, а также для эксплуатации с системами управления, измерения и с сигнальными системами на промышленных установках. Гибкая структура кабеля облегчает монтаж внутри и снаружи машин и шкафов распределения.
Области применения: металлообрабатывающие станки, распределительные щиты, измерительные приборы, автоматизация производства, альтернативные источники энергии.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во пар x
кол-во жил x
номинальное
сечение, мм²
AWG-номер Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км

62794 1 x 2 x 0,14 26 3,6 3,0 20,0
62795 2 x 2 x 0,14 26 5,1 5,0 24,0
62796 3 x 2 x 0,14 26 5,3 8,0 30,0
62797 4 x 2 x 0,14 26 5,8 11,0 38,0
62798 5 x 2 x 0,14 26 6,2 14,0 44,0
62799 6 x 2 x 0,14 26 6,8 16,0 51,0
62800 7 x 2 x 0,14 26 6,9 19,0 57,0
61928 8 x 2 x 0,14 26 7,3 22,0 64,0
61929 10 x 2 x 0,14 26 7,4 27,0 76,0
61930 12 x 2 x 0,14 26 9,1 33,0 93,0
61931 14 x 2 x 0,14 26 9,8 38,0 103,0
61932 15 x 2 x 0,14 26 10,6 41,0 109,0
61933 16 x 2 x 0,14 26 10,7 43,0 112,0
61934 18 x 2 x 0,14 26 11,1 49,0 119,0
61935 20 x 2 x 0,14 26 11,9 54,0 130,0
61936 22 x 2 x 0,14 26 12,4 59,0 150,0
61937 24 x 2 x 0,14 26 13,1 65,0 169,0
61938 25 x 2 x 0,14 26 13,4 67,0 178,0
61939 1 x 2 x 0,25 24 3,9 5,0 32,0
61940 2 x 2 x 0,25 24 5,9 10,0 36,0
61941 3 x 2 x 0,25 24 6,2 15,0 48,0
61942 4 x 2 x 0,25 24 6,5 20,0 56,0
61943 5 x 2 x 0,25 24 7,2 25,0 71,0
61944 6 x 2 x 0,25 24 8,1 29,0 80,0
61945 7 x 2 x 0,25 24 8,2 34,0 89,0
61946 8 x 2 x 0,25 24 8,9 39,0 98,0
61947 10 x 2 x 0,25 24 10,5 49,0 111,0
61948 12 x 2 x 0,25 26 11,0 59,0 135,0
61949 14 x 2 x 0,25 24 11,6 69,0 160,0
61950 15 x 2 x 0,25 24 12,0 74,0 171,0
61951 16 x 2 x 0,25 24 12,1 79,0 185,0
61952 18 x 2 x 0,25 24 13,5 89,0 209,0
61953 20 x 2 x 0,25 24 14,4 98,0 230,0
61954 22 x 2 x 0,25 24 15,3 109,0 248,0
61955 24 x 2 x 0,25 24 16,1 118,0 279,0
61956 25 x 2 x 0,25 24 16,7 124,0 292,0
61957 1 x 2 x 0,34 22 4,2 7,0 38,0
61958 2 x 2 x 0,34 22 6,4 13,0 44,0
61959 3 x 2 x 0,34 22 6,8 20,0 60,0
61960 4 x 2 x 0,34 22 79,0 7,6 26,0
61961 5 x 2 x 0,34 22 8,2 33,0 92,0
61962 6 x 2 x 0,34 22 8,9 39,0 119,0
61963 7 x 2 x 0,34 22 9,0 46,0 128,0
61964 8 x 2 x 0,34 22 9,9 52,0 139,0
61965 10 x 2 x 0,34 22 11,7 65,0 171,0
61966 12 x 2 x 0,34 22 12,4 78,0 194,0
61967 14 x 2 x 0,34 22 13,0 92,0 222,0
61968 15 x 2 x 0,34 22 13,2 98,0 231,0
61969 16 x 2 x 0,34 22 13,3 105,0 240,0
61970 18 x 2 x 0,34 22 14,2 118,0 264,0
61971 20 x 2 x 0,34 22 15,1 131,0 291,0
61972 22 x 2 x 0,34 22 15,8 144,0 300,0
61973 24 x 2 x 0,34 22 17,0 157,0 359,0
61974 25 x 2 x 0,34 22 17,5 163,0 381,0
61975 1 x 2 x 0,75 20 5,2 11,0 60,0
61976 2 x 2 x 0,75 20 8,8 22,0 80,0
61977 3 x 2 x 0,75 20 9,3 32,0 94,0
61978 4 x 2 x 0,75 20 10,2 43,0 104,0
61979 5 x 2 x 0,75 20 11,3 54,0 130,0
61980 6 x 2 x 0,75 20 12,5 65,0 151,0
61981 7 x 2 x 0,75 20 12,6 75,0 174,0
61982 8 x 2 x 0,75 20 15,9 86,0 262,0
61983 10 x 2 x 0,75 20 16,4 108,0 298,0
61984 12 x 2 x 0,75 20 17,2 129,0 302,0
61985 14 x 2 x 0,75 20 18,1 151,0 327,0
61986 15 x 2 x 0,75 20 18,5 161,0 370,0
61987 16 x 2 x 0,75 20 18,6 172,0 402,0
61988 18 x 2 x 0,75 20 19,9 194,0 480,0
61989 20 x 2 x 0,75 20 21,1 215,0 551,0
61990 22 x 2 x 0,75 20 21,8 237,0 621,0
61991 24 x 2 x 0,75 20 23,5 258,0 703,0
61992 25 x 2 x 0,75 20 24,3 269,0 721,0
61993 1 x 2 x 1 18 5,6 18,0 61,0
61994 1 x 2 x 1 18 9,6 36,0 77,0
61995 3 x 2 x 1 18 10,6 54,0 103,0
61996 6 x 2 x 1 18 13,7 107,0 216,0
61997 9 x 2 x 1 18 16,4 162,0 328,0
61998 15 x 2 x 1 18 20,4 271,0 542,0
