TRAYCONTROL 500-C, гибкий, маслостойкий, экранированнный, ЭМС, для открытой прокладки TC-ER, PLTC-ER, ITC-ER, NFPA 79 Edition 2012
Производитель —
Оценка (средняя 5)
Технические характеристики
PVC-кабель управления
в соответствии со стандартом
UL-1277 и UL-2277
Температурный диапазон
подвижно от -5°C до +90°C
стационарно от -40°C до +90°C
Номинальное напряжение
TC 600 В
AWM 1000 В ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRAYCONTROL 500-C, гибкий, маслостойкий, экранированнный, ЭМС, для открытой прокладки TC-ER, PLTC-ER, ITC-ER, NFPA 79 Edition 2012
-
PVC-кабель управленияв соответствии со стандартомUL-1277 и UL-2277
-
Температурный диапазонподвижно от -5°C до +90°Cстационарно от -40°C до +90°C
-
Номинальное напряжениеTC 600 ВAWM 1000 ВTC Wind Turbine (WTTC) 1000 В
- Испытательное напряжение 3000 В
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 6хØ кабеля
-
Сопротивление изоляциимин. 20 МОм x км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок, размер AWG
- Специальная PVC-изоляция жил c прозрачной скин-нейлоновой оболочкой
- Чёрные жилы с цифровой маркировкой белого цвета в соотв. с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Разделительная плёнка
- Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%
- Текстильный разделитель
- Специальная внешняя PVC-оболочка
- Цвет оболочки – серый (RAL 7001)
- Разметка метража в футах
- Самозатухающий и не распространяющий горение в соответствии с CSA FT4
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
-
ИспытанияUL::TC-ER, PLTC-ER (AWG 18 — AWG 12), ITC-ER (AWG 18 — AWG 12), MTW, NFPA 79 2007, WTTC 1000 В, DP-1, OIL RES I & II, 90°C dry / 75°C wet, Class 1 div. 2 per NEC ст. 336, 392, 501, crush impact test в соответствии с UL 1277CSA:c (UL) CIC-TC FT4, CSA AWM I/II A/B FT4
Преимущества
- Особо гибкий, быстрый монтаж
По запросу изготавливаются
- С голубой изоляцией жил (DC)
- С красной изоляцией жил (AC)
- Внешняя оболочка — чёрная, или TPE

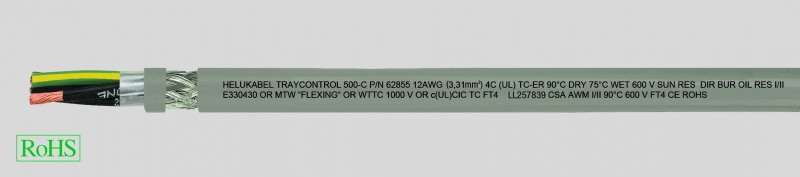

HELUKABEL® TRAYCONTROL 500-C — гибкий экранированный и маслостойкий кабель управления. Особое сочетание TC-ER, PLTC-ER и ITC-ER позволяет применять его в качестве постоянно подвижного кабеля подключения для промышленных машин и установок согл. NFPA 79 2007. Разрешён для открытой прокладки от кабельного лотка до оборудования. Отличная маслостойкость, OIL RES I & II, гарантирует длительный срок службы при промышленном использовании в сухих и влажных средах. Рекомендуемые области применения: производственные линии, разливочные установки, машиностроение, распределительные шкафы, конвейеры, упаковочные машины, автомобильная промышленность.
ЭМС = электромагнитная совместимость. Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 62813 | 2 x 0,5 | 20 | 7,0 | 35,0 | 95,0 |
| 62814 | 3 G 0,5 | 20 | 7,6 | 42,0 | 115,0 |
| 62815 | 7 G 0,5 | 20 | 9,4 | 69,0 | 164,0 |
| 62816 | 12 G 0,5 | 20 | 11,0 | 108,0 | 266,0 |
| 62817 | 25 G 0,5 | 20 | 16,1 | 240,0 | 435,0 |
| 62818 | 2 x 1 | 18 | 8,1 | 50,0 | 110,0 |
| 62819 | 3 G 1 | 18 | 8,2 | 60,0 | 118,0 |
| 62820 | 4 G 1 | 18 | 8,8 | 71,0 | 136,0 |
| 62821 | 5 G 1 | 18 | 9,4 | 88,0 | 148,0 |
| 62822 | 7 G 1 | 18 | 10,1 | 111,0 | 192,0 |
| 62823 | 9 G 1 | 18 | 11,4 | 140,0 | 244,0 |
| 62824 | 10 G 1 | 18 | 11,6 | 150,0 | 283,0 |
| 62825 | 12 G 1 | 18 | 12,9 | 184,0 | 329,0 |
| 62826 | 15 G 1 | 18 | 14,8 | 207,0 | 377,0 |
| 62827 | 18 G 1 | 18 | 15,7 | 260,0 | 435,0 |
| 62828 | 19 G 1 | 18 | 15,7 | 280,0 | 443,0 |
| 62829 | 25 G 1 | 18 | 17,7 | 349,0 | 571,0 |
| 62830 | 3 G 1,5 | 16 | 8,9 | 74,0 | 144,0 |
| 62831 | 4 G 1,5 | 16 | 9,6 | 90,0 | 172,0 |
| 62832 | 5 G 1,5 | 16 | 10,3 | 104,0 | 188,0 |
| 62833 | 6 G 1,5 | 16 | 10,5 | 120,0 | 203,0 |
| 62834 | 7 G 1,5 | 16 | 11,3 | 134,0 | 244,0 |
| 62835 | 9 G 1,5 | 16 | 12,6 | 165,0 | 308,0 |
| 62836 | 10 G 1,5 | 16 | 12,9 | 180,0 | 346,0 |
| 62837 | 12 G 1,5 | 16 | 15,1 | 244,0 | 423,0 |
| 62838 | 15 G 1,5 | 16 | 16,4 | 270,0 | 441,0 |
| 62839 | 18 G 1,5 | 16 | 17,3 | 319,0 | 512,0 |
| 62840 | 19 G 1,5 | 16 | 17,6 | 327,0 | 503,0 |
| 62841 | 20 G 1,5 | 16 | 17,5 | 340,0 | 524,0 |
| 62842 | 25 G 1,5 | 16 | 19,6 | 434,0 | 704,0 |
| 62843 | 3 G 2,08 | 14 | 9,8 | 112,0 | 179,0 |
| 62844 | 4 G 2,08 | 14 | 10,7 | 121,0 | 222,0 |
| 62845 | 5 G 2,08 | 14 | 11,6 | 150,0 | 266,0 |
| 62846 | 7 G 0,5 | 14 | 12,5 | 200,0 | 326,0 |
| 62847 | 9 G 2,08 | 14 | 15,0 | 240,0 | 435,0 |
| 62848 | 10 G 2,08 | 14 | 16,3 | 264,0 | 427,0 |
| 62849 | 12 G 2,08 | 14 | 16,9 | 350,0 | 592,0 |
| 62850 | 15 G 2,08 | 14 | 18,3 | 409,0 | 635,0 |
| 62851 | 18 G 2,08 | 14 | 19,5 | 471,0 | 780,0 |
| 62852 | 19 G 2,08 | 14 | 19,7 | 505,0 | 799,0 |
| 62853 | 25 G 2,08 | 14 | 23,3 | 652,0 | 1042,0 |
| 62854 | 3 G 3,31 | 12 | 11,4 | 137,0 | 237,0 |
| 62855 | 4 G 3,31 | 12 | 12,5 | 169,0 | 314,0 |
| 62856 | 5 G 3,31 | 12 | 14,4 | 201,0 | 386,0 |
| 62857 | 6 G 3,31 | 12 | 14,6 | 236,0 | 425,0 |
| 62858 | 7 G 3,31 | 12 | 15,5 | 262,0 | 496,0 |
| 62859 | 9 G 3,31 | 12 | 17,7 | 334,0 | 740,0 |
| 62860 | 12 G 3,31 | 12 | 19,7 | 434,0 | 887,0 |
| 62861 | 15 G 3,31 | 12 | 21,0 | 531,0 | 903,0 |
| 62862 | 19 G 3,31 | 12 | 23,1 | 720,0 | 1123,0 |
| 62863 | 20 G 3,31 | 12 | 25,0 | 764,0 | 1490,0 |
| 62864 | 25 G 3,31 | 12 | 27,1 | 914,0 | 1865,0 |
| 62865 | 3 G 6 | 10 | 14,1 | 240,0 | 389,0 |
| 62866 | 4 G 6 | 10 | 15,5 | 305,0 | 549,0 |
| 62867 | 5 G 6 | 10 | 16,8 | 399,0 | 610,0 |
| 62868 | 7 G 6 | 10 | 18,2 | 505,0 | 851,0 |
| 62869 | 9 G 6 | 10 | 20,9 | 704,0 | 1132,0 |
| 62870 | 12 G 6 | 10 | 24,4 | 940,0 | 1523,0 |
| 62871 | 19 G 6 | 10 | 27,5 | 1210,0 | 1952,0 |
| 62872 | 4 G 10 | 8 | 18,7 | 535,0 | 852,0 |
| 62873 | 4 G 16 | 6 | 23,3 | 740,0 | 1202,0 |
| 62874 | 4 G 25 | 4 | 28,6 | 1140,0 | 1971,0 |
| 62875 | 4 G 35 | 2 | 33,2 | 1576,0 | 2887,0 |
