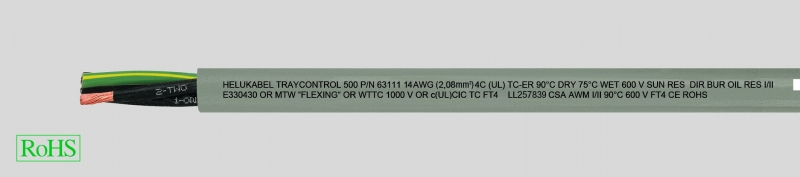

TRAYCONTROL 500, гибкий, маслостойкий, для открытой прокладки TC-ER, PLTC-ER, ITC-ER, NFPA 79 Edition 2012
Производитель —
Оценка (средняя 4)
Технические характеристики
PVC-кабель управления в соответствии со стандартом UL 1277 или UL-2277
Температурный диапазон
подвижно от -5 ° C до +90°C
стационарно от -40 ° C до +90°С
Номинальное напряжение
TC 600 В
AWM 1000 В ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRAYCONTROL 500, гибкий, маслостойкий, для открытой прокладки TC-ER, PLTC-ER, ITC-ER, NFPA 79 Edition 2012
- PVC-кабель управления в соответствии со стандартом UL 1277 или UL-2277
-
Температурный диапазонподвижно от -5°C до +90°Cстационарно от -40°C до +90°С
-
Номинальное напряжениеTC 600 ВAWM 1000 ВTC Wind Turbine (WTTC) 1000 В
- Испытательное напряжение 3000 В
-
Минимальный радиус изгибаподвижно 4x Ø кабеля
-
Сопротивление изоляциимин. 20 МОм x км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок, размер AWG
- Специальная PVC-изоляция жил с прозрачной нейлоновой оболочкой
- Чёрные жилы с цифровой маркировкой белого цвета в соотв. с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Текстильный разделитель
- Специальная внешняя PVC-оболочка
- Цвет оболочки – серый (RAL 7001)
- Разметка метражда в футах
- Самозатухающий и не распространяющий горение в соответствии с CSA FT4
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
-
UL:TC-ER, PLTC-ER (AWG 18 — AWG 12), ITC-ER (AWG 18 — AWG 12), MTW, NFPA 79 2007, WTTC 1000 В, DP-1, OIL RES I & II, 90°C dry / 75°C wet, Class 1 div. 2 per NEC Art 336, 392, 501, crush impact test в соотв. с UL 1277
-
CSA:с (UL) CIC-TC FT4, CSA AWM I/II A/B FT4
Преимущества
- Особо гибкий, лёгкая прокладка
По запросу изготавливаются
- С голубой изоляцией жил (DC)
- С красной изоляцией жил (AC)
- Внешняя оболочка — чёрная, или TPE
HELUKABEL® ® TRAYCONTROL 500 — особо гибкий маслостойкий кабель управления. Специальное сочетание TC-ER, PLTC-ER и ITC-ER позволяет применять его в качестве кабеля подключения для промышленных машин и установок согл. NFPA 79 2007. Разрешён для открытой прокладки от кабельного лотка до оборудования. Высокая маслостойкость (OIL RES I & II) гарантирует длительный срок службы при промышленном использовании в сухих и влажных средах. Рекомендуемые области применения: производственные линии, разливочные установки, машиностроение, распределительные шкафы, конвейеры, упаковочные машины, автомобильная промышленность.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 63079 | 2 x 0,5 | 20 | 6,4 | 10,0 | 58,0 |
| 63080 | 3 G 0,5 | 20 | 6,7 | 14,0 | 61,0 |
| 63081 | 4 G 0,5 | 20 | 7,2 | 19,0 | 76,0 |
| 63082 | 5 G 0,5 | 20 | 7,8 | 24,0 | 89,0 |
| 63083 | 7 G 0,5 | 20 | 8,4 | 34,0 | 120,0 |
| 63084 | 9 G 0,5 | 20 | 9,6 | 43,0 | 201,0 |
| 63085 | 12 G 0,5 | 20 | 10,7 | 58,0 | 250,0 |
| 63086 | 18 G 0,5 | 20 | 12,4 | 86,0 | 295,0 |
| 63087 | 25 G 0,5 | 20 | 14,9 | 120,0 | 362,0 |
| 63088 | 2 x 1 | 18 | 7,0 | 19,0 | 68,0 |
| 63089 | 3 G 1 | 18 | 7,1 | 29,0 | 88,0 |
| 63090 | 4 G 1 | 18 | 8,0 | 38,0 | 98,0 |
| 63091 | 5 G 1 | 18 | 8,6 | 48,0 | 116,0 |
| 63092 | 7 G 1 | 18 | 9,3 | 67,0 | 149,0 |
| 63093 | 9 G 1 | 18 | 10,7 | 86,0 | 186,0 |
| 63094 | 10 G 1 | 18 | 11,6 | 96,0 | 199,0 |
| 63095 | 12 G 1 | 18 | 11,9 | 115,0 | 245,0 |
| 63096 | 15 G 1 | 18 | 13,2 | 144,0 | 292,0 |
| 63097 | 16 G 1 | 18 | 13,3 | 154,0 | 306,0 |
| 63098 | 18 G 1 | 18 | 14,6 | 173,0 | 366,0 |
| 63099 | 19 G 1 | 18 | 14,7 | 182,0 | 384,0 |
| 63100 | 25 G 1 | 18 | 17,0 | 240,0 | 451,0 |
| 63101 | 27 G 1 | 18 | 17,4 | 259,0 | 521,0 |
| 63102 | 34 G 1 | 18 | 19,3 | 326,0 | 625,0 |
| 63103 | 37 G 1 | 18 | 19,8 | 355,0 | 684,0 |
| 63104 | 41 G 1 | 18 | 20,7 | 394,0 | 744,0 |
| 63105 | 50 G 1 | 18 | 23,5 | 480,0 | 933,0 |
| 63106 | 61 G 1 | 18 | 24,9 | 586,0 | 1095,0 |
| 63107 | 2 x 1,5 | 16 | 7,7 | 29,0 | 80,0 |
| 63108 | 3 G 1,5 | 16 | 8,1 | 43,0 | 86,0 |
| 63109 | 4 G 1,5 | 16 | 8,8 | 58,0 | 115,0 |
| 63110 | 5 G 1,5 | 16 | 9,5 | 72,0 | 126,0 |
| 63111 | 4 G 2,5 | 14 | 9,8 | 96,0 | 141,0 |
| 63112 | 6 G 1,5 | 16 | 10,0 | 86,0 | 164,0 |
| 63113 | 7 G 1,5 | 16 | 10,3 | 101,0 | 171,0 |
| 63114 | 8 G 1,5 | 16 | 10,9 | 115,0 | 201,0 |
| 63115 | 9 G 1,5 | 16 | 11,9 | 130,0 | 237,0 |
| 63116 | 10 G 1,5 | 16 | 12,9 | 144,0 | 259,0 |
| 63117 | 12 G 1,5 | 16 | 14,2 | 173,0 | 301,0 |
| 63118 | 14 G 1,5 | 16 | 14,5 | 202,0 | 365,0 |
| 63119 | 15 G 1,5 | 16 | 15,2 | 216,0 | 379,0 |
| 63120 | 16 G 1,5 | 16 | 15,9 | 230,0 | 405,0 |
| 63121 | 18 G 1,5 | 16 | 16,4 | 259,0 | 443,0 |
| 63122 | 19 G 1,5 | 16 | 16,5 | 274,0 | 458,0 |
| 63123 | 20 G 1,5 | 16 | 17,0 | 288,0 | 491,0 |
| 63124 | 25 G 1,5 | 16 | 18,6 | 360,0 | 564,0 |
| 63125 | 27 G 1,5 | 16 | 19,0 | 389,0 | 629,0 |
| 63126 | 30 G 1,5 | 16 | 19,6 | 432,0 | 701,0 |
| 63127 | 34 G 1,5 | 16 | 20,5 | 490,0 | 775,0 |
| 63128 | 40 G 1,5 | 16 | 22,9 | 576,0 | 946,0 |
| 63129 | 41 G 1,5 | 16 | 23,4 | 590,0 | 967,0 |
| 63130 | 50 G 1,5 | 16 | 25,1 | 720,0 | 1137,0 |
| 63131 | 61 G 0,5 | 16 | 27,2 | 878,0 | 1345,0 |
| 63132 | 2 x 2,5 | 14 | 8,6 | 48,0 | 100,0 |
| 63133 | 3 G 2,5 | 14 | 8,9 | 72,0 | 112,0 |
| 63164 | 5 G 2,5 | 14 | 10,6 | 120,0 | 152,0 |
| 63165 | 6 G 2,5 | 14 | 11,2 | 144,0 | 205,0 |
| 63166 | 7 G 2,5 | 14 | 11,6 | 168,0 | 216,0 |
| 63167 | 9 G 2,5 | 14 | 14,3 | 216,0 | 312,0 |
| 63168 | 10 G 2,5 | 14 | 15,5 | 240,0 | 378,0 |
| 63169 | 12 G 2,5 | 14 | 15,9 | 288,0 | 434,0 |
| 63170 | 16 G 2,5 | 14 | 17,6 | 384,0 | 550,0 |
| 63171 | 18 G 2,5 | 14 | 18,4 | 432,0 | 616,0 |
| 63172 | 19 G 2,5 | 14 | 18,6 | 456,0 | 634,0 |
| 63173 | 25 G 2,5 | 14 | 22,2 | 600,0 | 817,0 |
| 63174 | 2 x 4 | 12 | 9,5 | 76,8 | 132,0 |
| 63175 | 3 G 4 | 12 | 10,6 | 115,0 | 177,0 |
| 63176 | 4 G 4 | 12 | 11,5 | 154,0 | 201,0 |
| 63177 | 5 G 4 | 12 | 12,6 | 192,0 | 274,0 |
| 63178 | 6 G 4 | 12 | 14,1 | 230,0 | 315,0 |
| 63179 | 7 G 4 | 12 | 14,6 | 269,0 | 353,0 |
| 63180 | 9 G 4 | 12 | 16,9 | 346,0 | 476,0 |
| 63181 | 12 G 4 | 12 | 18,9 | 461,0 | 613,0 |
| 63182 | 16 G 4 | 12 | 19,8 | 614,0 | 783,0 |
| 63183 | 19 G 4 | 12 | 23,1 | 768,0 | 918,0 |
| 63184 | 20 G 4 | 12 | 24,3 | 768,0 | 961,0 |
| 63185 | 25 G 4 | 12 | 26,3 | 960,0 | 1236,0 |
| 63186 | 2 x 6 | 10 | 11,9 | 115,0 | 213,0 |
| 63187 | 3 G 6 | 10 | 12,6 | 173,0 | 283,0 |
| 63188 | 4 G 6 | 10 | 14,7 | 230,0 | 387,0 |
| 63189 | 5 G 6 | 10 | 16,0 | 288,0 | 473,0 |
| 63190 | 7 G 6 | 10 | 17,4 | 403,0 | 607,0 |
| 63191 | 9 G 6 | 10 | 20,4 | 518,0 | 771,0 |
| 63192 | 12 G 6 | 10 | 23,9 | 691,0 | 1061,0 |
| 63193 | 19 G 6 | 10 | 27,9 | 1094,0 | 1528,0 |
| 63194 | 3 G 10 | 8 | 17,0 | 288,0 | 420,0 |
| 63195 | 4 G 10 | 8 | 19,7 | 384,0 | 662,0 |
| 63196 | 5 G 10 | 8 | 21,7 | 480,0 | 784,0 |
| 63197 | 3 G 16 | 6 | 19,5 | 461,0 | 701,0 |
| 63198 | 4 G 16 | 6 | 21,9 | 614,0 | 908,0 |
| 63199 | 5 G 16 | 6 | 24,0 | 768,0 | 1149,0 |
| 62802 | 3 G 25 | 4 | 24,3 | 720,0 | 1061,0 |
| 62803 | 4 G 25 | 4 | 27,1 | 960,0 | 1366,0 |
| 62804 | 5 G 25 | 4 | 29,3 | 1200,0 | 1631,0 |
| 62805 | 3 G 35 | 2 | 27,9 | 1008,0 | 1480,0 |
| 62806 | 4 G 35 | 2 | 31,4 | 1344,0 | 1922,0 |
| 62807 | 5 G 35 | 2 | 34,0 | 1680,0 | 2363,0 |
| 62808 | 4 G 42,3 | 1 | 34,8 | 1624,0 | 2397,0 |
| 62809 | 4 G 52,9 | 1/0 | 37,9 | 2031,0 | 2938,0 |
| 62810 | 4 G 67,3 | 2/0 | 41,3 | 2584,0 | 3559,0 |
| 62811 | 4 G 84,4 | 3/0 | 48,6 | 3256,0 | 4181,0 |
| 62812 | 4 G 106,7 | 4/0 | 51,2 | 4097,0 | 5747,0 |
