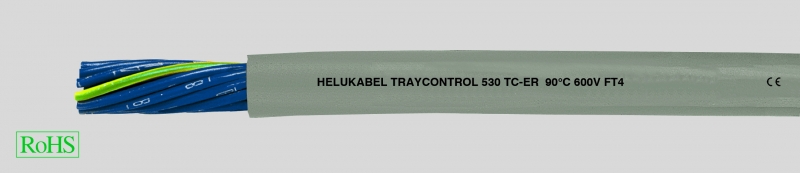

TRAYCONTROL 530, гибкий контрольный кабель TC-ER с цветными жилами
Производитель —
Оценка (средняя 3)
Технические характеристики
PVC-кабель управления в соответствии со стандартом UL 1277
Температурный диапазон
подвижно от -5°C до +90°C
стационарно от -40°C до +90°C
Номинальные напряжения
TC 600 В
AWM 1000 В
TC Wind Turbine (WTTC...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRAYCONTROL 530, гибкий контрольный кабель TC-ER с цветными жилами
- PVC-кабель управления в соответствии со стандартом UL 1277
-
Температурный диапазонподвижно от -5°C до +90°Cстационарно от -40°C до +90°C
-
Номинальные напряженияTC 600 ВAWM 1000 ВTC Wind Turbine (WTTC) 1000 В
-
Испытательное напряжение3000 В
-
Минимальный радиус изгибаприбл. 5x Ø кабеля
- Жилы из тонких медных проволок, размеры в соответствии с AWG
- Специальная PVC-изоляция жил с прозрачной нейлоновой оболочкой
- Синие жилы с цифровой маркировкой и жёлто-зелёной жилой заземления во внешнем повиве, от 3 жил, 2-ая жила — сине-белая
- Жилы скручены без наполнителя
- Текстильный разделитель
- Цвет оболочки – серый (RAL 7001)
- Самозатухающий и не распространяющий горение материал в соответствии с CSA FT4
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
-
ИспытанияUL: TC-ER, PLTC-ER (AWG 18 — AWG 12), ITC-ER (AWG 18 — AWG 12), MTW, NFPA 79 2007, WTTC 1000V, DP-1, OIL RES I & II, 90°C dry / 75°C wet, Class 1 Div. 2 nach NEC Art 336, 392, 501, crush impact test nach UL 1277CSA:c (UL) CIC-TC FT4CSA AWM I/IIA/B FT4
По запросу изготавливаются
- С красными, чёрными, жёлтыми или оранжевыми жилами
- Внешняя оболочка — чёрная, или TPE
TRAYCONTROL 530 — особо гибкий маслостойкий кабель управления. Специальное сочетание допусков TC-ER, PLTC-ER и ITC-ER позволяет применять его в качестве соединительного кабеля в условиях работы с AC, DC. Согласно NFPA 79 Edition 2007 допущен для открытой прокладки в кабель-каналах в оборудовании. Хорошая маслостойкость (OIL RES I & II) допускает эксплуатацию в промышленной среде в сухих и влажных помещениях.
Рекомендуемые области применения: в автомобильной промышленности, в металлообрабатывающих станках и в производственных установках.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 66840 | 2 x 1 | 18 | 7,0 | 19,0 | 68,0 |
| 66841 | 3 G 1 | 18 | 7,1 | 29,0 | 88,0 |
| 66842 | 4 G 1 | 18 | 8,0 | 38,0 | 98,0 |
| 66843 | 5 G 1 | 18 | 8,6 | 48,0 | 116,0 |
| 66844 | 7 G 1 | 18 | 9,3 | 67,0 | 149,0 |
| 66845 | 9 G 1 | 18 | 10,7 | 86,0 | 186,0 |
| 66846 | 10 G 1 | 18 | 11,6 | 96,0 | 199,0 |
| 66847 | 12 G 1 | 18 | 11,9 | 115,0 | 245,0 |
| 66848 | 15 G 1 | 18 | 13,2 | 144,0 | 292,0 |
| 66849 | 16 G 1 | 18 | 13,3 | 154,0 | 306,0 |
| 66850 | 18 G 1 | 18 | 14,6 | 173,0 | 366,0 |
| 66851 | 19 G 1 | 18 | 14,7 | 182,0 | 384,0 |
| 66852 | 25 G 1 | 18 | 17,0 | 240,0 | 451,0 |
| 66853 | 27 G 1 | 18 | 17,4 | 259,0 | 521,0 |
| 66854 | 33 G 1 | 18 | 18,7 | 317,0 | 590,0 |
| 66855 | 34 G 1 | 18 | 19,3 | 326,0 | 625,0 |
| 66856 | 41 G 1 | 18 | 20,7 | 394,0 | 744,0 |
| 66857 | 42 G 1 | 18 | 20,8 | 403,0 | 758,0 |
| 66858 | 49 G 1 | 18 | 23,0 | 470,0 | 917,0 |
| 66859 | 50 G 1 | 18 | 23,5 | 480,0 | 933,0 |
| 66860 | 61 G 1 | 18 | 24,9 | 624,0 | 1095,0 |
| 66861 | 65 G 1 | 18 | 25,6 | 624,0 | 1125,0 |
| 66862 | 2 x 1,32 | 16 | 7,5 | 25,0 | 80,0 |
| 66863 | 3 G 1,32 | 16 | 7,8 | 38,0 | 86,0 |
| 66864 | 4 G 1,32 | 16 | 8,5 | 51,0 | 115,0 |
| 66865 | 5 G 1,32 | 16 | 9,3 | 63,0 | 126,0 |
| 66866 | 7 G 1,32 | 16 | 10,1 | 89,0 | 171,0 |
| 66867 | 9 G 1,32 | 16 | 11,7 | 114,0 | 237,0 |
| 66868 | 10 G 1,32 | 16 | 12,4 | 127,0 | 259,0 |
| 66869 | 12 G 1,32 | 16 | 12,9 | 152,0 | 301,0 |
| 66870 | 15 G 1,32 | 16 | 15,0 | 190,0 | 379,0 |
| 66871 | 16 G 1,32 | 16 | 15,2 | 203,0 | 405,0 |
| 66872 | 18 G 1,32 | 16 | 15,9 | 228,0 | 443,0 |
| 66873 | 19 G 1,32 | 16 | 16,0 | 241,0 | 458,0 |
| 66874 | 25 G 1,32 | 16 | 18,6 | 317,0 | 564,0 |
| 66875 | 27 G 1,32 | 16 | 19,0 | 342,0 | 629,0 |
| 66876 | 33 G 1,32 | 16 | 20,4 | 418,0 | 758,0 |
| 66877 | 34 G 1,32 | 16 | 20,5 | 431,0 | 775,0 |
| 66878 | 41 G 1,32 | 16 | 23,4 | 520,0 | 967,0 |
| 66879 | 42 G 1,32 | 16 | 24,1 | 532,0 | 972,0 |
| 66880 | 49 G 1,32 | 16 | 25,5 | 621,0 | 1132,0 |
| 66881 | 50 G 1,32 | 16 | 25,6 | 634,0 | 1137,0 |
| 66882 | 61 G 1,32 | 16 | 27,2 | 773,0 | 1345,0 |
| 66883 | 65 G 1,32 | 16 | 28,5 | 824,0 | 1376,0 |
