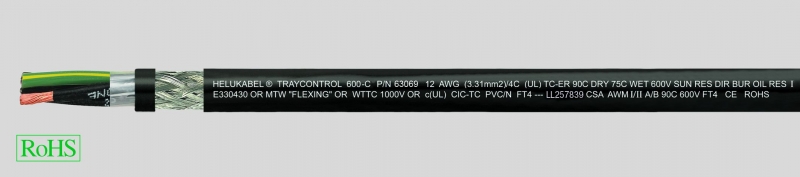

TRAYCONTROL 600-C, гибкий, маслостойкий, экранированный, ЭМС, для открытой прокладки (TC-ER), NFPA 79 Edition 2012
Производитель —
Оценка (средняя 5)
Технические характеристики
Силовой PVC-кабель
в соответствии с UL-1277 и UL-2277
Температурный диапазон
UL/CSA TC от -40°C до +90°C
AWM от -40°C до +90°C
Номинальные напряжения
TC 600 В
AWM 1000 В
WTTC 1000 В
Испытательное напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRAYCONTROL 600-C, гибкий, маслостойкий, экранированный, ЭМС, для открытой прокладки (TC-ER), NFPA 79 Edition 2012
-
Силовой PVC-кабельв соответствии с UL-1277 и UL-2277
-
Температурный диапазонUL/CSA TC от -40°C до +90°CAWM от -40°C до +90°C
-
Номинальные напряженияTC 600 ВAWM 1000 ВWTTC 1000 В
-
Испытательное напряжение3000 В
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгиба6х Ø кабеля
-
Сопротивление изоляциимин. 20 МОм x км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок, размеры в соответствии с AWG
- Специальная PVC-изоляция жил с прозрачной скин-нейлоновой оболочкой
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Разделительная плёнка
- Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%
- Текстильный разделитель
- Специальная внешняя PVC-оболочка
- Цвет оболочки – чёрный (RAL 9005)
- Разметка метража в футах
- Самозатухающий и не распространяющий горение в соответствии с CSA FT4
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Устойчив к УФ-излучению
-
ИспытанияUL:TC-ER, PLTC-ER (AWG 18 — AWG 12), ITC-ER (AWG 18 — AWG 12), UL 1277, UL тип WTTC, UL тип MTWNFPA 79 2007, Oil Res I (Oil Res II также доступно), 90° C в сухой среде / 75° C во влажной средеCSA:c (UL) CIC-TC FT4,CSA AWM I/II A/B FT4
Преимущества
- TC-ER, Tray Cable Exposed Run
- Быстрый монтаж
- Высокая гибкость
Соответствующий USA NFPA 79, Edition 2007, экранированный, гибкий силовой кабель до 600 В (WTTC 1000 В) для любых установок в производстве инструментов и промышленного оборудования предназначены для прокладки в сухой и влажной среде, на открытом воздухе, а также в трубах. Подходит для прокладки в земле и для открытого монтажа как в кабельных лотках, так и в промышленном оборудовании.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 63049 | 3 G 1 | 18 | 8,2 | 31,0 | 118,0 |
| 63050 | 4 G 1 | 18 | 8,8 | 52,0 | 136,0 |
| 63051 | 5 G 1 | 18 | 9,4 | 62,0 | 149,0 |
| 63052 | 7 G 1 | 18 | 10,1 | 83,0 | 193,0 |
| 63053 | 12 G 1 | 18 | 12,9 | 143,0 | 328,0 |
| 63054 | 18 G 1 | 18 | 15,7 | 207,0 | 431,0 |
| 63055 | 25 G 1 | 18 | 17,7 | 284,0 | 569,0 |
| 62997 | 3 G 1,32 | 16 | 8,9 | 57,0 | 144,0 |
| 63056 | 4 G 1,32 | 16 | 9,6 | 72,0 | 172,0 |
| 63057 | 5 G 1,32 | 16 | 10,3 | 84,0 | 186,0 |
| 63058 | 7 G 1,32 | 16 | 11,3 | 124,0 | 243,0 |
| 63059 | 12 G 1,32 | 16 | 15,1 | 199,0 | 421,0 |
| 63060 | 18 G 1,32 | 16 | 17,3 | 290,0 | 510,0 |
| 63061 | 25 G 1,32 | 16 | 19,6 | 384,0 | 704,0 |
| 63062 | 3 G 2,08 | 14 | 9,8 | 85,0 | 178,0 |
| 63063 | 4 G 2,08 | 14 | 10,7 | 115,0 | 220,0 |
| 63064 | 5 G 2,08 | 14 | 11,6 | 139,0 | 264,0 |
| 63065 | 7 G 2,08 | 14 | 12,5 | 185,0 | 325,0 |
| 63066 | 12 G 2,08 | 14 | 16,9 | 309,0 | 591,0 |
| 63067 | 18 G 2,08 | 14 | 19,5 | 448,0 | 780,0 |
| 63068 | 25 G 2,08 | 14 | 23,3 | 632,0 | 1041,0 |
| 63069 | 4 G 3,31 | 12 | 12,5 | 179,0 | 313,0 |
| 63070 | 5 G 3,31 | 12 | 14,4 | 223,0 | 384,0 |
| 63071 | 7 G 3,31 | 12 | 15,5 | 298,0 | 492,0 |
| 63072 | 4 G 6 | 10 | 15,5 | 256,0 | 547,0 |
| 63073 | 5 G 6 | 10 | 16,8 | 312,0 | 608,0 |
| 63074 | 7 G 6 | 10 | 18,2 | 430,0 | 850,0 |
| 63075 | 4 G 10 | 8 | 18,7 | 426,0 | 851,0 |
| 63076 | 4 G 16 | 6 | 23,3 | 657,0 | 1197,0 |
| 63077 | 4 G 25 | 4 | 28,6 | 1026,0 | 1970,0 |
| 63078 | 4 G 35 | 2 | 33,2 | 1412,0 | 2874,0 |
