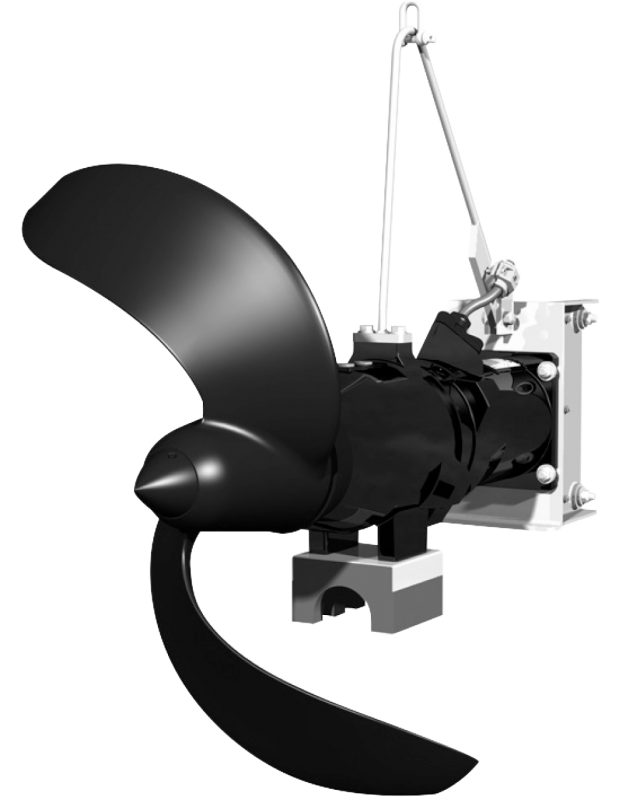

TRE 90-2.24-4/17
Производитель —
Оценка (средняя 4)
Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 4.4 кВт Макс. сила тяги F 2,000 Н Вес макс.* m 161 кг Взрывозащита – Степень защиты IP 68 Данные мотора Тип электродвигателя TE 20-4/17R...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TRE 90-2.24-4/17
Технический паспорт
Конструкция/направление вращения
| Агрегат | |
|---|---|
| Потребляемая мощность P1.1 | 4.4 кВт |
| Макс. сила тяги F | 2,000 Н |
| Вес макс.* m | 161 кг |
| Взрывозащита | – |
| Степень защиты | IP 68 |
| Данные мотора | |
| Тип электродвигателя | TE 20-4/17R |
| Тип электродвигателя | Погружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34) |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальный ток IN | 8.50 A |
| Пусковой ток - прямой IA | 70 A |
| Пусковой ток - звезда-треугольник IA | 23 A |
| Потребляемая мощность P1 | 4.55 кВт |
| Номинальная мощность электродвигателя P2 | 4.00 кВт |
| Номинальная частота вращения n | 1471 об/мин |
| КПД ηM | 88.00 |
| Коэффициент мощности cos φ | 0.77 |
| Температура перекачиваемой жидкости T | +3 ... +40 В°C |
| Макс. глубина погружения | 20 м |
| Класс изоляции | H |
| Макс. число пусков t | 15 |
| min. switching break t | 3 |
| Starting torque M | 115 Nm |
| Момент инерции массы | 0.0204 кг/м2 |
| Подшипник электродвигателя | 1 радиальный шарикоподшипник, 1 двухрядный угловой шарикоподшипник |
| Привод | |
|---|---|
| Тип редуктора | м 2,0 согласно DIN 780/P10 (ISO 54); Закаленные и отшлифованные солнечная и планетарная шестерни, коронная шестерня с ударной нагрузкой |
| Подшипник редуктора | 3 игольчатых подшипника (планетарных), 1 двухрядный угловой шарикоподшипник и 1 радиальный шарикоподшипник (выходной вал) |
| Срок службы Lh10 | > 100 000 часов работы, ISO 281 |
| Пропеллер | |
| Тип пропеллера | 2-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания |
| Номинальный внутренний диаметр пропеллера | 900 мм |
| Частота вращения пропеллера n | 236 об/мин |
| Передаточное число редуктора | 6.2 |
| Материалы | |
| Корпус электродвигателя | EN-GJL-250 |
| Вал электродвигателя | 1.4021 |
| Корпус редуктора | EN-GJL 250 |
| Планетарная шестерня | 1.7131 |
| Коронная шестерня | 1.5216 |
| Солнечная шестерня | 1.7131 |
| Выходной вал | 1.4462 |
| Статическое уплотнение | FPM |
| Уплотнение со стороны насоса | SiC/SiC |
| Уплотнение редукторной/отстойной камеры | FPM |
| Уплотнение редукторной/отстойной камеры | SiC/SiC |
| Уплотнение со стороны электродвигателя | FPM |
| Пропеллер | PUR/GFK |
| Объем и сорта для заполнения | |
| Смесь отстойной камеры | Трансмиссионное масло CLP, ISO VG 220 |
| Объем для заполнения отстойной камеры V | 1.20 л |
| Смесь редукторной камеры | Трансмиссионное масло CLP, ISO VG 220 |
| Объем для заполнения редукторной камеры V | 0.50 л |
| Смесь камеры уплотнений | Вазелиновое масло |
| Объем для заполнения камеры уплотнений V | 1.10 л |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-EMU TRE 90-2
Размеры B
595 ммРазмеры F
1345 ммРазмеры L
1195 ммВес макс.* m
161 кгКупить TRE 90-2.24-4/17 в регионе Ярославль.
