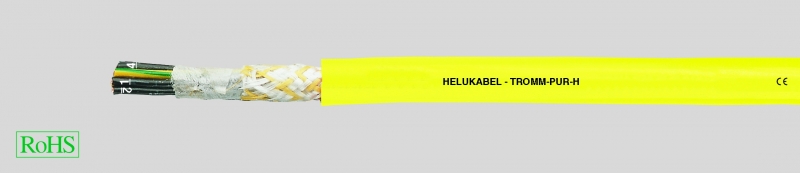

TROMM-PUR-H
Производитель —
Оценка (средняя 5)
Технические характеристики
Барабанный кабель в соответствии со станд. UL AWM 20235 CSA/AWM
Температурный диапазон
подвижно от -40 °C до +80 °C
стационарно от -50 °C до +80 °C
Номинальное напряжение
DIN VDE 600/1000 В
UL 1000 В
Испытательное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TROMM-PUR-H
- Барабанный кабель в соответствии со станд. UL AWM 20235 CSA/AWM
-
Температурный диапазонподвижно от -40 °C до +80 °Cстационарно от -50 °C до +80 °C
-
Номинальное напряжениеDIN VDE 600/1000 ВUL 1000 В
-
Испытательное переменное напряжение, 50 Гцжила/ жила 4000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Скорость перемещениядо 250 м/мин.
-
Минимальный радиус изгиба6хØ кабеля
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл.6, IEC 60228 кл. 6
- Изоляция жил из TPE
-
Маркировка жил в соответствии с DIN VDE 0293,до 5 жил — цветоваяот 6 жил — чёрные с белыми цифрами
- Жила заземления — желто-зеленая
- Жилы скручены вокруг несущего элемента
- Обмотка из полиэфирного флиса
- PUR-оболочка с интегрированной поддерживающей оплёткой
- Цвет оболочки — жёлтый
- Полиуретановая внешняя оболочка с низкими адгезионными свойствами, хорошо устойчивая к истиранию, устойчивая к УФ-лучам, маслу, гидролизу и микробам
- Благодаря внешней PUR-оболочке кабель устойчив к озону и излучению, а также к маслам, жирам и бензину
Размеры AWG является примерным эквивалентом значений. Фактическое сечение в мм ²
Данный кабель обладает меньшим внешним диаметром, весом и минимальным радиусом изгиба по сравнению с кабелями NSHTÖU. Благодаря этому становится возможным использование небольших приводных двигателей и барабанов, что в итоге значительно экономит расходы.
Барабанные кабели используются в условиях частой намотки и раскрутки, при одновременной растягивающей и скручивающей нагрузке. Они находят своё применение в строительных машинах, конвейерном и подъёмном оборудовании, в крановых установках. Применяются в качестве прочных и всепогодных токоподводящих кабелей в жёстких условиях эксплуатации, например, на горных разработках или в подвижных транспортных установках и тяговых двигателях.
Кабели предназначены для прокладки в сухих и влажных помещениях, а также на открытом воздухе. Примечания:
- При прокладке и эксплуатации недопустимо превышение растягивающего усилия кабеля более 25 Н/мм²
- Ускорение не более 0,4 м/сек²
- Во время эксплуатации на барабане должно оставаться 1-2 витка
CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 77144 | 4 G 1,5 | 10,2 | 58,0 | 157,0 | - |
| 77145 | 5 G 1,5 | 10,8 | 72,0 | 176,0 | - |
| 77146 | 7 G 1,5 | 12,9 | 101,0 | 245,0 | - |
| 77147 | 12 G 1,5 | 18,4 | 173,0 | 337,0 | - |
| 77148 | 18 G 1,5 | 18,6 | 259,0 | 526,0 | - |
| 77149 | 24 G 1,5 | 21,3 | 345,6 | 662,0 | - |
| 77150 | 30 G 1,5 | 24,6 | 432,0 | 901,0 | - |
| 77151 | 42 G 1,5 | 26,5 | 604,8 | 1056,0 | - |
| 77152 | 4 G 2,5 | 11,7 | 96,0 | 208,0 | - |
| 77153 | 5 G 2,5 | 12,7 | 120,0 | 263,0 | - |
| 77154 | 7 G 2,5 | 14,8 | 168,0 | 327,0 | - |
| 77155 | 12 G 2,5 | 20,4 | 288,0 | 533,0 | - |
| 77156 | 18 G 2,5 | 21,1 | 432,0 | 725,0 | - |
| 77157 | 24 G 2,5 | 24,8 | 576,0 | 988,0 | - |
| 77158 | 30 G 2,5 | 27,6 | 720,0 | 1242,0 | - |
| 77159 | 40 G 2,5 | 30,0 | 960,0 | 1500,0 | - |
| 77160 | 50 G 2,5 | 34,3 | 1200,0 | 1800,0 | - |
| 77161 | 4 G 4 | 12,5 | 154,0 | 270,0 | - |
| 77172 | 5 G 4 | 14,3 | 192,0 | 362,0 | - |
| 77162 | 4 G 6 | 16,9 | 230,0 | 409,0 | - |
| 77173 | 5 G 6 | 17,8 | 288,0 | 511,0 | - |
| 77163 | 4 G 10 | 19,6 | 384,0 | 633,0 | - |
| 77174 | 5 G 10 | 20,9 | 480,0 | 766,0 | - |
| 77164 | 4 G 16 | 23,8 | 614,0 | 936,0 | - |
| 77175 | 5 G 16 | 25,3 | 768,0 | 1170,0 | - |
| 77165 | 4 G 25 | 27,7 | 960,0 | 1485,0 | - |
| 77166 | 4 G 35 | 30,1 | 1344,0 | 2115,0 | - |
| 77167 | 4 G 50 | 35,2 | 1920,0 | 2600,0 | - |
| 77168 | 4 G 70 | 40,3 | 2688,0 | 3700,0 | - |
| 77169 | 4 G 95 | 50,6 | 3648,0 | 4800,0 | - |
| 77170 | 4 G 120 | 53,0 | 4608,0 | 5900,0 | - |
| 77171 | 4 G 150 | 56,0 | 5760,0 | 7100,0 | - |
