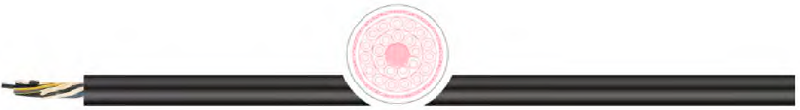

TROMMELFLEX (K) NSHTOU-J, (N)SHTOU-J
Производитель —
Оценка (средняя 4)
Применение
Барабанный кабель с защитой от скручивания используется в случае необходимости частой намотки и размотки с нагрузкой скручивания и/или одновременной тяговой нагрузкой, при принудительном управлении транспортными...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TROMMELFLEX (K) NSHTOU-J, (N)SHTOU-J
Применение
Барабанный кабель с защитой от скручивания используется в случае необходимости частой намотки и размотки с нагрузкой скручивания и/или одновременной тяговой нагрузкой, при принудительном управлении транспортными средствами при помощи проводов (для подъемников, лифтов) при высокой механической нагрузке. Применяется в сухих, влажных, сырых помещениях, и под открытым небом, на строительных площадках, производственных и сельскохозяйственных предприятиях. Скорость намотки до 120 м/мин.
Особенности
- Отсутствие кремнийорганической резины (при производстве).
- Длительная нагрузка при растяжении макс. 20 N/mm2.
- Между внутренней и внешней оболчкой находится оплетка из текстиля.
Примечание
- Соответствует директиве RoHS.
- Кабель соответствует 2006/95/EG CE ( «Директива по низкому напряжению»).
- Области применения смотри в таблице технических указаний.
- Возможна поставка кабеля специальной конструкции, по американским стандартным нормам UL.
- Возможна поставка кабеля определенного цвета и размеров по запросу.
|
Конструкция и технические характеристики |
|
|
проводник |
луженый медный многопроволочный |
|
структура |
согл. DIN VDE 0295 кл. 5, соотв. IEC 228 кл. 5. |
|
изоляция |
специальный резиновый состав |
|
маркировка жил |
согл. VDE 0293-308 до 5 жил: цветная маркировка, более 6 жил: черные жилы с белой цифровой маркировкой, с желто-зеленой жилой |
|
|
|
|
способ скрутки |
послойный повив жил |
|
материал внутренней оболочки |
полихлоропрен (неопрен), (NEOPRENE ®) |
|
внешняя оболочка |
полихлоропрен (неопрен), (NEOPRENE ®) |
|
цвет оболочки |
черный цвет. |
|
маркировка |
да |
|
номинальное напряжение |
Uo/U: 0,6/1 kV |
|
испытательное напряжение |
2,5 kV |
|
длительные допустимые токовые нагрузки |
согл. DIN VDE, см. табл. технических указаний. |
|
наименьший радиус изгиба неподвижно |
согл. DIN VDE 0298 часть 3 |
|
наименьший радиус изгиба подвижно |
согл. DIN VDE 0298 часть 3 |
|
температура стационарно |
-40 °C / +80 °C |
|
температура подвижно |
-25 °C / +80 °C |
|
макс. температура на проводнике |
+90 °C |
|
свойства изоляции |
согласно IEC 60332-1 |
|
стандарт |
согласно DIN VDE 0250 |
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 3000232 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 20,0 - 21,9 | 12X1,5 | 196 | 550 |
| 3000234 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 22,7 - 25,1 | 12X2,5 | 308 | 740 |
| 3000238 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 22,4 - 25,0 | 18X1,5 | 271 | 730 |
| 3000239 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 25,8 - 28,7 | 18X2,5 | 451 | 1 020,00 |
| 3000241 | TROMMELFLEX (K) (N)SHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 30,3 - 32,3 | 19X2,5+5X1,5(C) | 630 | 1 410,00 |
| 3000242 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 25,4 - 28,6 | 24X1,5 | 392 | 950 |
| 3000244 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 30,1 - 33,2 | 24X2,5 | 616 | 1 410,00 |
| 3000247 | TROMMELFLEX (K) (N)SHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 32,1 - 34,1 | 25X2,5+5X1,5(C) | 813 | 1 610,00 |
| 3000248 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 27,7 - 29,6 | 30X1,5 | 450 | 1 140,00 |
| 3000249 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 31,9 - 34,4 | 30X2,5 | 771 | 1 570,00 |
| 3000263 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 32,1 - 35,3 | 42X1,5 | 646 | 1 560,00 |
| 3000265 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 12,2 - 15,6 | 4X1,5 | 58 | 210 |
| 3000266 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 22,8 - 24,9 | 4X10 | 404 | 840 |
| 3000270 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 56,5 - 62,0 | 4X120 | 4 857,00 | 6 790,00 |
| 3000272 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 25,1 - 29,9 | 4X16 | 645 | 1 190,00 |
| 3000276 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 15,3 - 17,7 | 4X2,5 | 96 | 320 |
| 3000278 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 32,2 - 35,5 | 4X25 | 1 005,00 | 1 940,00 |
| 3000284 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 34,4 - 38,3 | 4X35 | 1 382,00 | 2 220,00 |
| 3000287 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 17,0 - 19,2 | 4X4 | 154 | 430 |
| 3000288 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 39,9 - 46,0 | 4X50 | 2 024,00 | 3 010,00 |
| 3000290 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 18,4 - 20,6 | 4X6 | 241 | 530 |
| 3000291 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 44,2 - 48,7 | 4X70 | 2 833,00 | 3 990,00 |
| 3000293 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 50,6 - 57,3 | 4X95 | 3 845,00 | 5 360,00 |
| 3000294 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 43,9 - 49,0 | 50X2,5 | 1 200,00 | 3 200,00 |
| 3000295 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 13,4 - 16,5 | 5X1,5 | 72 | 250 |
| 3000296 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 24,4 - 26,7 | 5X10 | 528 | 1 190,00 |
| 3000297 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 27,1 - 31,4 | 5X16 | 844 | 1 460,00 |
| 3000299 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 16,2 - 18,8 | 5X2,5 | 123 | 380 |
| 3000300 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 35,0 - 38,4 | 5X25 | 1 260,00 | 2 130,00 |
| 3000301 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 38,8 - 42,6 | 5X35 | 1 770,00 | 2 810,00 |
| 3000302 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 18,2 - 20,4 | 5X4 | 200 | 490 |
| 3000303 | TROMMELFLEX (K) NSHT?U-JB | 0,6/1 KV, TROMMELBARE LEITUNG | 20,4 - 23,2 | 5X6 | 296 | 650 |
| 3000308 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 16,2 - 19,0 | 7X1,5 | 105 | 380 |
| 3000309 | TROMMELFLEX (K) NSHT?U-JZ | 0,6/1 KV, TROMMELBARE LEITUNG | 18,5 - 22,1 | 7X2,5 | 180 | 510 |
