Технические характеристики

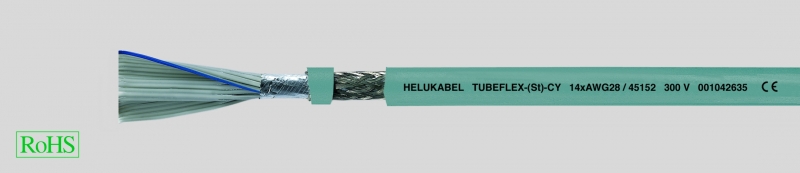

Специальный плоский кабель с круглой оболочкой
Сопротивление проводника
макс. 230 Ом/км
Температурный диапазон
от -20 °C до +80 °C
Рабочее напряжение
макс. 300 В
Испытательное напряжение
жила/...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TUBEFLEX-(St)-CY, плоский кабель с круглой PVC-оболочкой для IDC-технологий, экранированный, с шагом 1,27 мм, ЭМС Сервис Центр Загрузок Новости Статьи Напишите нам EPLAN Каталоги в электронном виде
- Специальный плоский кабель с круглой оболочкой
-
Сопротивление проводникамакс. 230 Ом/км
-
Температурный диапазонот -20 °C до +80 °C
-
Рабочее напряжениемакс. 300 В
-
Испытательное напряжениежила/ жила 2000 Вжила/ экран 2000 В
-
Электрическая прочность, испытание искровым разрядом3000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Ёмкость (между жилами)прибл. 75 пф/м
- Импеданс 115 Ом
-
Минимальный радиус изгиба15х Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Лужёные медные проводники, AWG 287 x 0,127 мм = 0,09 мм²
- Изоляция жил из специального PVC-компаунда
- Цвет жил — серый, маркировка крайней жилы с одной стороны
- Параллельно расположенные жилы, попеременно срощенные, шлицованные
- Плоский кабель с круглой оболочкой, сложенный складками или скрученный в рулон
-
Двойное экранирование:(St) — кашированная полимерными материалами алюминиевая плёнка иС — оплётка из лужёных медных проводников с оптимальным покрытием поверхности
- Внешняя оболочка из специального PVC-компаунда
- Цвет оболочки — серый
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Отлично подходит для конфекционирования
- Двойное экранирование из кашированной полимерными материалами алюминиевой плёнки (St) и дополнительной экранирующей медной оплётки (С) защищает от воздействий помех и обеспечивает надёжную передачу сигналов и импульсов (важно при монтаже с необходимостью ЭМС)
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
Плоский кабель с круглой оболочкой TUBEFLEX- (St)-CY имеет преимущества при прокладке и монтаже по сравнению с ленточными кабелями в плоском исполнении.
Используется для быстрого монтажа, присоединение разъемов производится по IDC технологии. В рамках одного рабочего сеанса можно одновременно присоединить все кабели, не удаляя изоляцию. Соответствие размеров достигается за счёт восстановления формы перед монтажом разъёма.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуем применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x AWG-номер |
Размеры плоской ленты Ширина мм |
Внешняя оболочка Номинальная толщина стенки, мм |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 45150 | 9 x 28 | 11,43 | 0,8 | 6,3 | 30,9 | 56,0 |
| 45151 | 10 x 28 | 12,70 | 0,8 | 6,4 | 31,9 | 57,0 |
| 45152 | 14 x 28 | 17,78 | 0,8 | 7,2 | 35,6 | 70,0 |
| 45153 | 16 x 28 | 20,30 | 0,8 | 7,4 | 42,0 | 75,0 |
| 45154 | 20 x 28 | 25,40 | 0,8 | 7,8 | 45,8 | 83,0 |
| 45155 | 24 x 28 | 30,48 | 0,8 | 9,0 | 54,3 | 97,0 |
| 45156 | 25 x 28 | 31,75 | 0,8 | 9,0 | 55,2 | 100,0 |
| 45157 | 26 x 28 | 33,02 | 0,8 | 9,0 | 60,0 | 101,0 |
| 45158 | 30 x 28 | 38,10 | 0,8 | 9,2 | 60,4 | 113,0 |
| 45159 | 34 x 28 | 43,20 | 0,8 | 10,2 | 68,1 | 122,0 |
| 45160 | 36 x 28 | 45,72 | 0,8 | 10,4 | 70,1 | 126,0 |
| 45161 | 37 x 28 | 47,00 | 1,0 | 10,5 | 71,1 | 128,0 |
| 45162 | 40 x 28 | 50,80 | 1,0 | 11,3 | 74,1 | 135,0 |
| 45163 | 50 x 28 | 63,50 | 1,0 | 11,6 | 88,3 | 160,0 |
| 45164 | 60 x 28 | 76,20 | 1,0 | 12,9 | 98,7 | 172,0 |
| 45165 | 64 x 28 | 81,30 | 1,0 | 13,3 | 107,2 | 192,0 |
