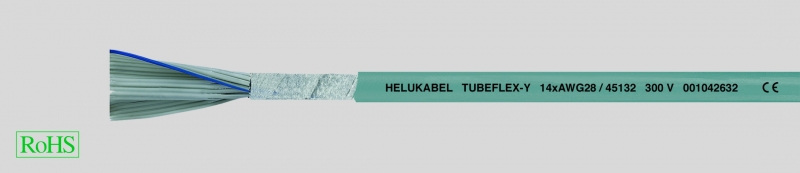

TUBEFLEX-Y, плоский кабель с круглой PVC-оболочкой для IDC-технологий, с шагом 1,27 мм
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный плоский кабель с круглой оболочкой
Сопротивление проводника
макс. 230 Ом/км
Температурный диапазон
от -20 °C до +80 °C
Рабочее напряжение
макс. 300 В
Испытательное напряжение
жила/...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TUBEFLEX-Y, плоский кабель с круглой PVC-оболочкой для IDC-технологий, с шагом 1,27 мм
- Специальный плоский кабель с круглой оболочкой
-
Сопротивление проводникамакс. 230 Ом/км
-
Температурный диапазонот -20 °C до +80 °C
-
Рабочее напряжениемакс. 300 В
-
Испытательное напряжениежила/ жила 2000 В
-
Электрическая прочность, испытание искровым разрядом3000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Ёмкость (между жилами)прибл. 75 пф/м
- Импеданс 115 Ом
-
Минимальный радиус изгиба15х Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Лужёные медные проводники, AWG 287 x 0,127 мм = 0,09 мм²
- Изоляция жил из специального PVC-компаунда
- Цвет жил — серый, маркировка крайней жилы с одной стороны
- Параллельно расположенные жилы, попеременно срощенные, шлицованные
- Плоский кабель с круглой оболочкой, сложенный складками или скрученный в рулон
- Обмотка лентой
- Оболочка из специального PVC-компаунда
- Цвет оболочки — серый
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Отлично подходит для конфекционирования
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
Плоский кабель с круглой оболочкой TUBEFLEX-Y имеет преимущества при прокладке и монтаже по сравнению с ленточными кабелями в плоском исполнении.
Используется для быстрого монтажа, присоединение разъемов производится по IDC технологии. В рамках одного рабочего сеанса можно одновременно присоединить все кабели, не удаляя изоляцию. Соответствие размеров достигается за счёт восстановления формы перед монтажом разъёма.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x AWG-номер |
Размеры плоской ленты Ширина мм |
Внешняя оболочка Номинальная толщина стенки, мм |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 45130 | 9 x 28 | 11,43 | 0,8 | 6,1 | 8,7 | 35,0 |
| 45131 | 10 x 28 | 12,70 | 0,8 | 6,2 | 9,7 | 36,0 |
| 45132 | 14 x 28 | 17,78 | 0,8 | 7,2 | 13,6 | 48,0 |
| 45133 | 16 x 28 | 20,30 | 0,8 | 7,2 | 15,5 | 51,0 |
| 45134 | 20 x 28 | 25,40 | 0,8 | 7,3 | 19,4 | 57,0 |
| 45135 | 24 x 28 | 30,48 | 0,8 | 8,6 | 23,2 | 66,0 |
| 45136 | 25 x 28 | 31,75 | 0,8 | 8,6 | 24,2 | 69,0 |
| 45137 | 26 x 28 | 33,02 | 0,8 | 8,6 | 25,2 | 70,0 |
| 45138 | 30 x 28 | 38,10 | 0,8 | 9,0 | 29,0 | 81,0 |
| 45139 | 34 x 28 | 43,20 | 0,8 | 10,0 | 32,9 | 87,0 |
| 45140 | 36 x 28 | 45,72 | 0,8 | 10,2 | 34,9 | 91,0 |
| 45141 | 37 x 28 | 47,00 | 1,0 | 10,3 | 35,8 | 93,0 |
| 45142 | 40 x 28 | 50,80 | 1,0 | 10,7 | 38,7 | 101,0 |
| 45143 | 50 x 28 | 63,50 | 1,0 | 11,1 | 48,4 | 118,0 |
| 45144 | 60 x 28 | 76,20 | 1,0 | 12,5 | 58,1 | 135,0 |
| 45145 | 64 x 28 | 81,30 | 1,0 | 13,0 | 62,0 | 147,0 |
